        混凝土结构设计规范（GB50010-2010）中提到：当构件中需要摆放的普通钢筋数量太多，按常规的布筋方法无法满足钢筋间距的要求，引起设计与施工困难，或因大直径钢筋规格不齐，无法满足配筋需求时，可采用并筋方式，又叫做“钢筋束”。

        案例图纸

        如图1所示柱大样，配置该柱钢筋

图1

        1. 软件如何处理？

        从案例图纸可以看出角筋8根，b、h边各8根，判断这根柱子存在双并筋的情况。此时在软件中可采用柱“是”编辑的方式手工定义。步骤如下：

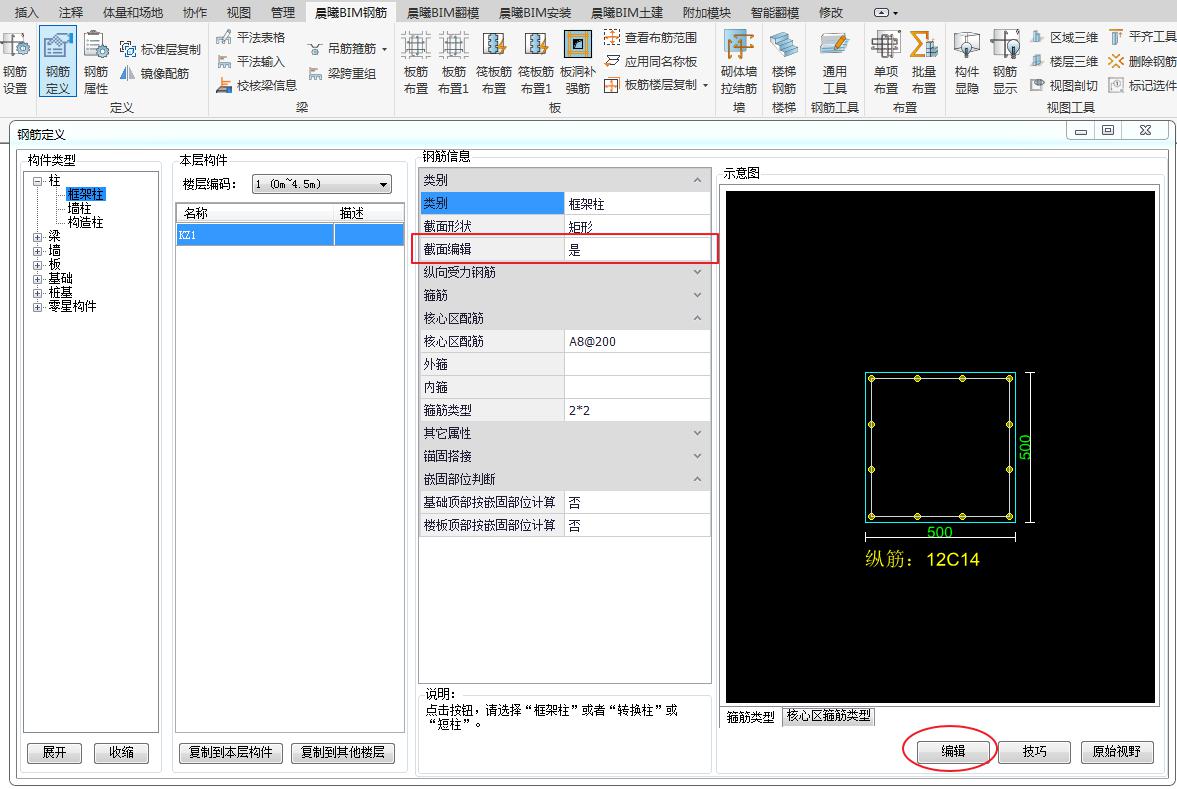

        1）点击晨曦BIM钢筋选项卡→点击【钢筋定义】→选择需要自定义柱的名称→将“截面编辑”选择为“是”→点击界面下方【编辑】按钮，进入自定义钢筋界面，如图2、图3所示：

图2

图3

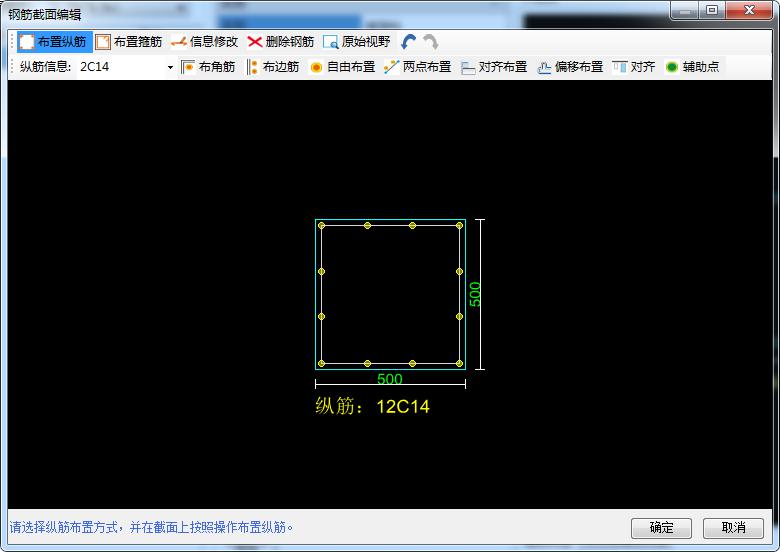

        2）采用【布角筋】、【布边筋】功能先布置正常角筋、边筋，如图4所示：

图4

        3）采用【偏移布置】功能布置并筋部分的角筋、边筋；需要注意的是，布置时需要先选定一下参照钢筋点，然后在输入框内按以下格式输入参数“偏移长度<偏移角度（如：20<-45）”,角度遵循坐标轴四象限规律，如图5所示：

图5

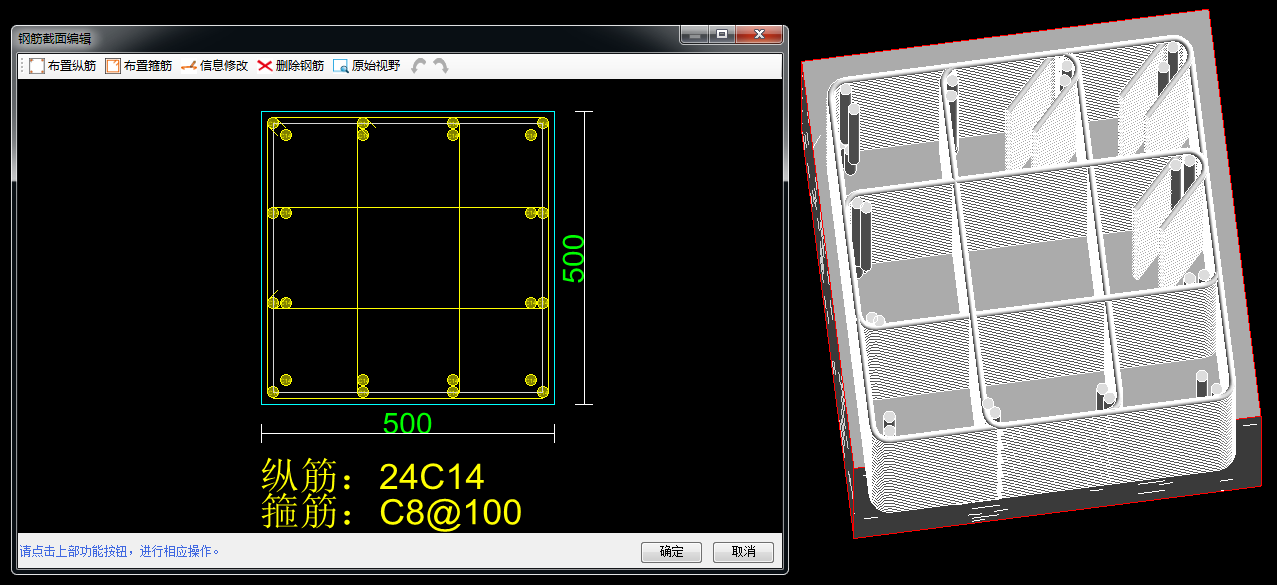

        4）配置完成及布置效果，如图6所示：

图6
