        在使用Revit建模的过程中，时常遇到筏板变截面的情况，让建模工作变得费时费力。今天，晨小曦就带大家一起来看看如何一键绘制筏板变截面。

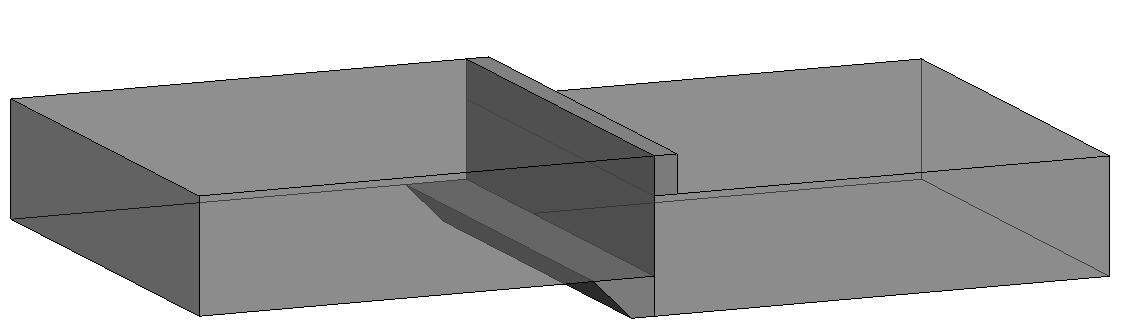

        场景预设：在建模的时候，高低筏板变截面处连接构造的绘制及钢筋布置，困扰着我们。

        解决方法：

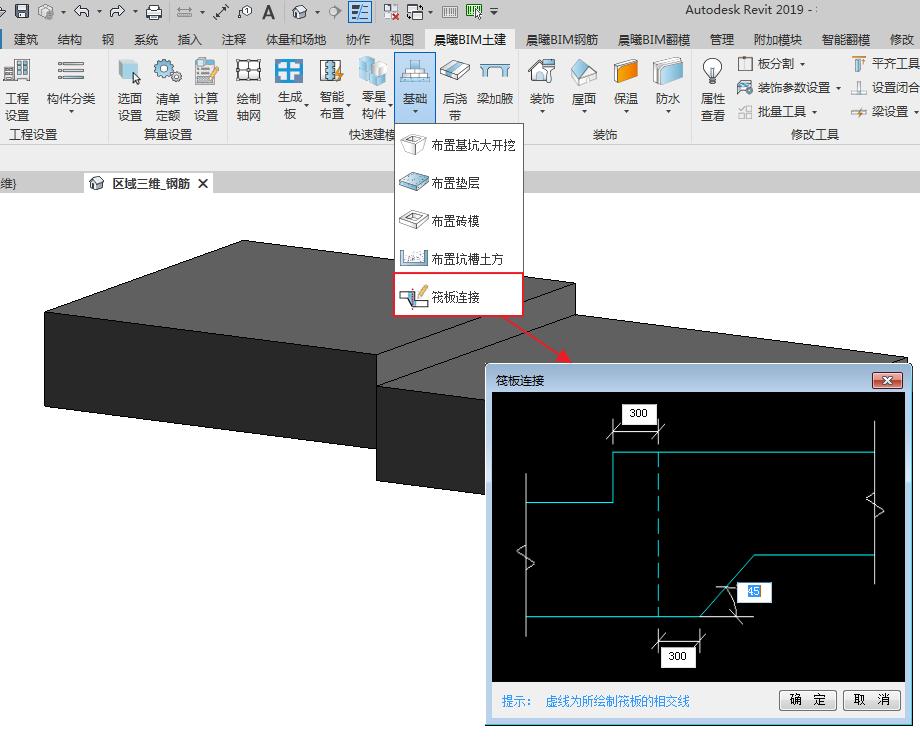

        (1) 模型的建立

        点击【晨曦BIM土建】→【基础】→【筏板连接】→【选中要连接的相邻筏板】→【完成】

        (2) 配筋的定义

        【晨曦BIM钢筋】→【筏板筋布置】

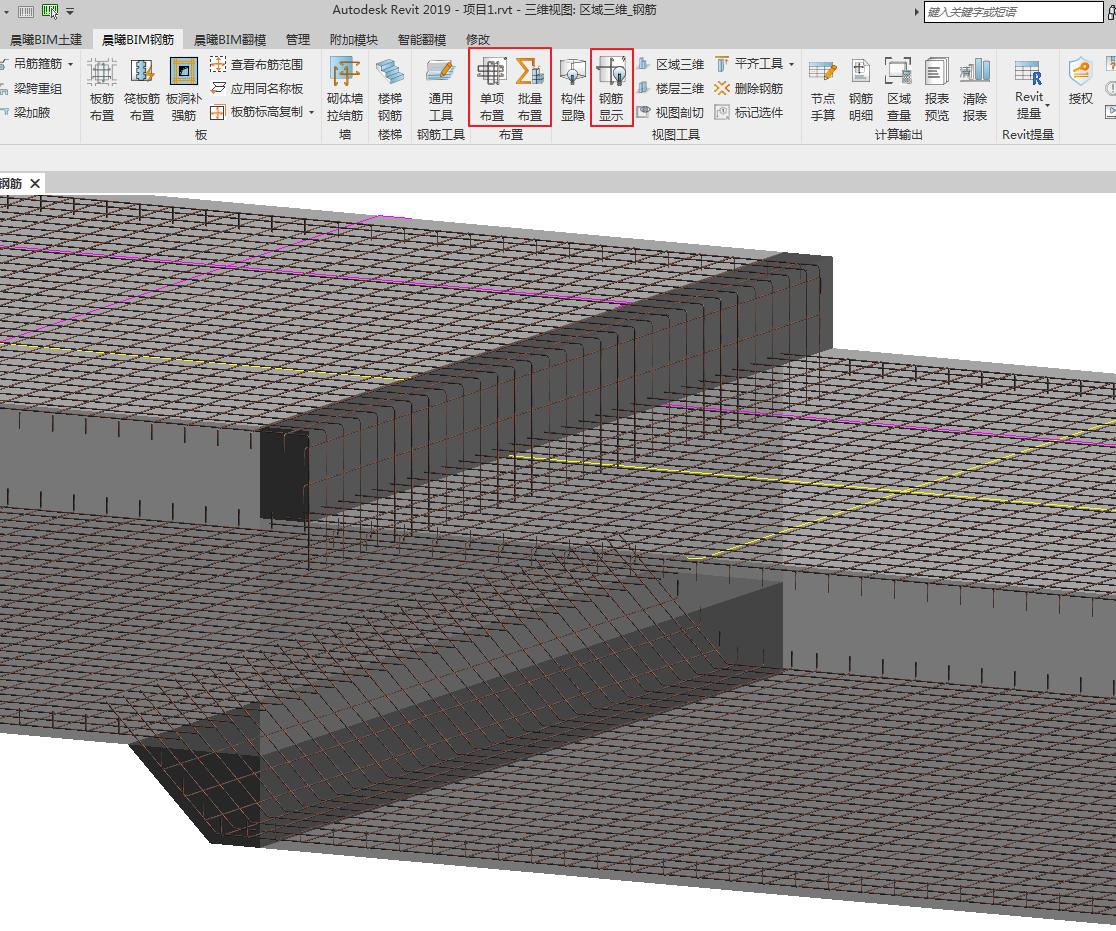

        (3) 钢筋布置

        【选中筏板筋示意线】→点击【单项布置】或【批量布置】
