1、圈梁

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。其目的是为了增强建筑的整体刚度及墙身的稳定性。圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

易发生地震地区，使用圈梁加固墙身就显得更加有必要啦。圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

操作过程

①在选项卡上选择【晨曦BIM建模】，点击智能布置，选择【布置圈梁】功能；

②根据图纸相关信息，添加墙厚范围、圈梁高度、宽度等规则信息；

③根据需求选择布置方式生成；

③选择【楼层布置】即可实现一键布置。

备注：生成的圈梁族类型为：结构框架，结构框架具有钢筋属性，在前期布置圈梁功能界面时可以输入钢筋信息，后期就可以不用输入了。

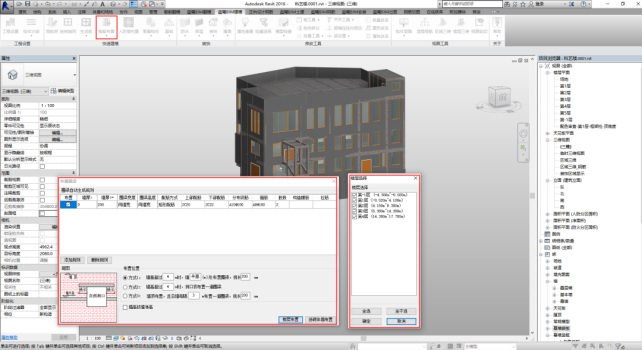

2-2智能布置圈梁(后)

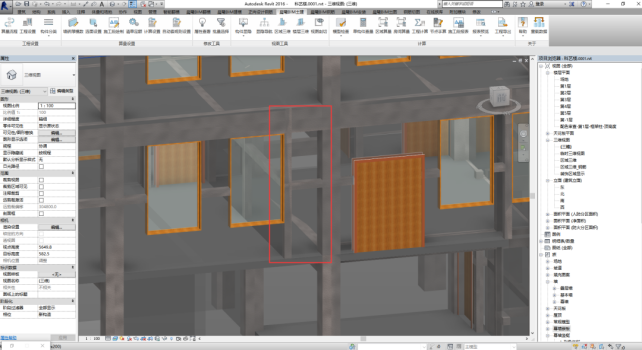

2-3构造柱&圈梁形成抗震结构

常见问题

①在墙体有洞口时，软件遇到洞口的情况如何处理，对于3种布置方式不是很理解？

回复：选择方式1：“墙高超过4m时，墙半高（m）处布置圈梁，挑长200mm”，软件会自动根据选择的情况，在半高处布置且洞口上方布置圈梁，左右挑长为200mm。（挑长支持修改）

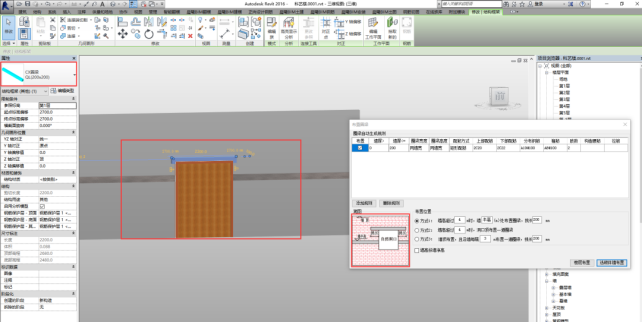

2-4布置方式1

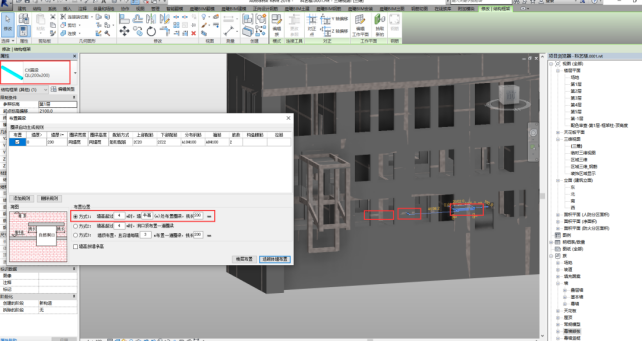

2-5布置方式2

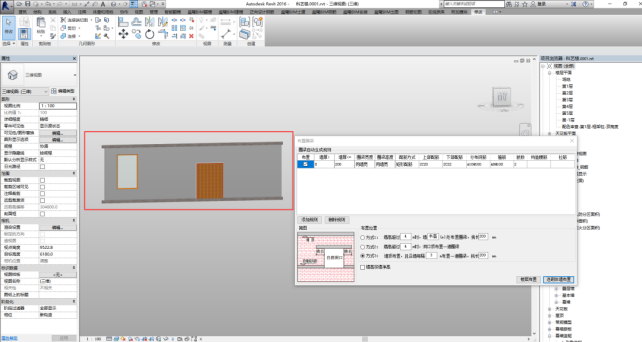

2-6布置方式3

②按照方式1半高处生成圈梁，遇洞口则洞口上方生成，那这种情况过梁如何生成，重复布置吗？

回复：若为上述情况，无需再次生成过梁。圈梁可以代替过梁，但是注意哦过梁不能代替圈梁。这是为什么呢？二者又有什么区别呢？二者主要区别为：

1是位置不同，圈梁是在砌体结构房屋中的，是在砌体内沿着水平的方向设置封闭的钢筋砼梁；而过梁则通常在门洞或窗洞的位置，传导由门洞上部砖墙传来的荷载，它分为现浇和预制两种，且过梁的搁置长度，需每端大于洞口长度的24公分。

2是构造位置不同，在设置时，圈梁必须连续封闭，如遇门窗洞口可增设附加圈梁，而过梁可以分段设置,根据过梁的类型满足一定跨度要求。

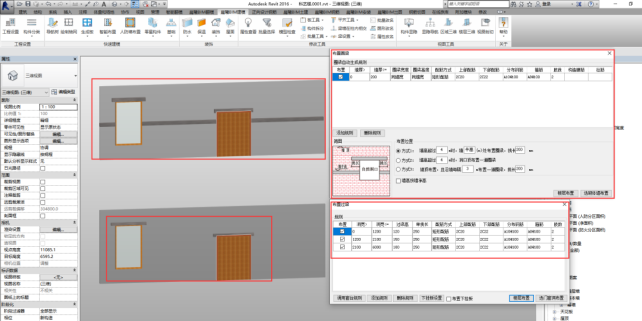

2-7圈梁与过梁布置

③圈梁可以代替框架梁吗？创建完成后还可以修改？

回复：圈梁不可以代替框架梁。

1是圈梁主要是从建筑或构筑物的抗震要求而设置的，是为了加强建筑物的整体刚度，通常与构造柱一起设置。框架梁是直接支承于框架柱上的单跨梁或连续梁，与框架柱一同构成框架结构的抗震体系，框架梁设计除考虑竖向承重还要考虑地震作用。

2是圈梁不是起承重作用，是增加结构整体性，具有抗震的效果;框架梁主要起承重作用，两者会出现在同种结构上。

那已经创建完毕后，发现使用错了的情况如何进行修改呢？举例：此处实际为框架梁，需要将圈梁改为框架梁：选中构件—编辑类型—找到族类型为矩形梁—类型为需要尺寸的框架—确定。

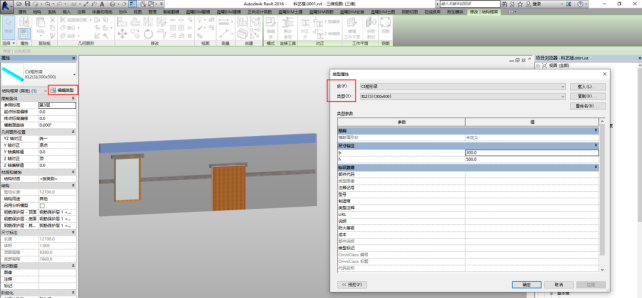

2-8编辑类型

2-9族类型

④按照楼层布置完成后，不小心再次点击楼层布置，此时是否会由于重复布置导致工程量变多？

回复：重复布置软件会自动作出判定，且会有布置结果提示框：提示重复布置构件，不会出现工程量变多的情况。

2-10布置结果
