晨曦智慧学堂——啊啊啊!我好像找到了“出量密码”

新闻来源: 阅读数量:261 更新日期:2023/11/16

算量特点

晨曦BIM算量,基于revit平台研发,直接使用BIM设计模型,软件内置《建设工程量清单计价规范》及全国各地现行定额计算规则;实现智能布置构件和自动套用清单定额,快速完成计量工作。可用于指导施工,各专业管线的位置、标高、连接方式及施工工艺先后进行三维模拟,按照现场可能发生的工作面和碰撞点进行方案的调整,实现方案的可施工性。


出量步骤及基本介绍

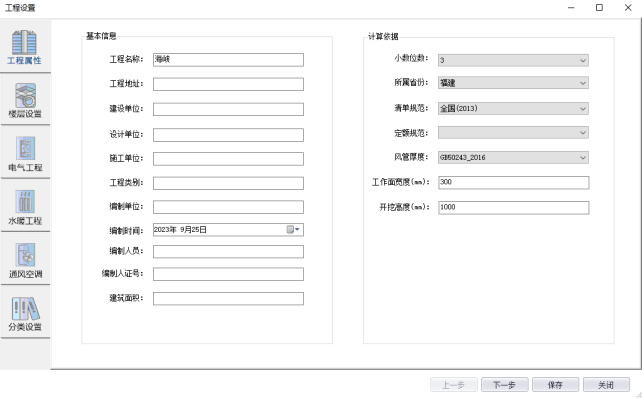

1、工程设置

应用背景

由工程属性、楼层设置、电气工程、水暖工程、通风空调和分类设置这六个部分组成,从工程图纸上提取于此界面相关单独工程信息并予以输入,点击下一步直至完善工程所需信息,最后点击保存。


1-1


2、构件分类

应用背景

通过构件分类工程将revit模型构件分类为可算量构件,可用于批量修改构件分类,以及检查未分类构件。

(选图分类:可在模型中选择指定构件实例进行构件分类)


2-1


3、回路设置

应用背景

系统回路由电气工程、水暖工程和通风空调三个部分组成,从工程图纸上提取与此专业相关的工程回路信息并予以输入,直至完成专业工程回路所需信息。


3-1


4、计算参数

应用背景

设置影响构件预览或扣减长度计算判断的条件子目。


4-1


5、自动套清单

应用背景

通过规则匹配,自动套用清单定额,最后通过计算再报表中出清单定额工程量


5-1


6、工程计算

应用背景

构件绘制完成后可以使用【工程计算】工程,计算构件工程量,计算过后构件才可以在报表中查看。


6-1


7、报表预览

应用背景

用于查看工程的实物量报表、汇总量报表和清单定额报表。



7-1


出量步骤操作技巧


操作技巧1

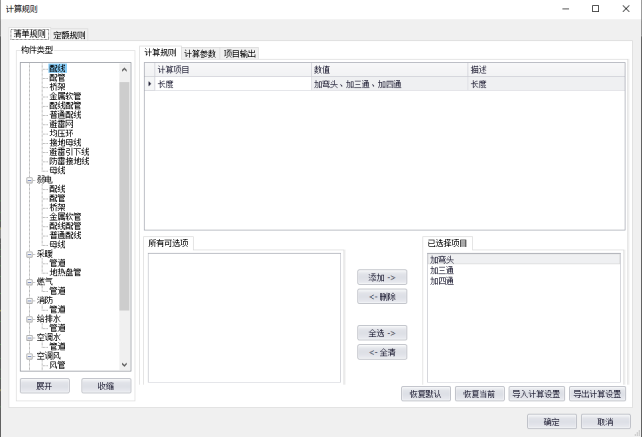

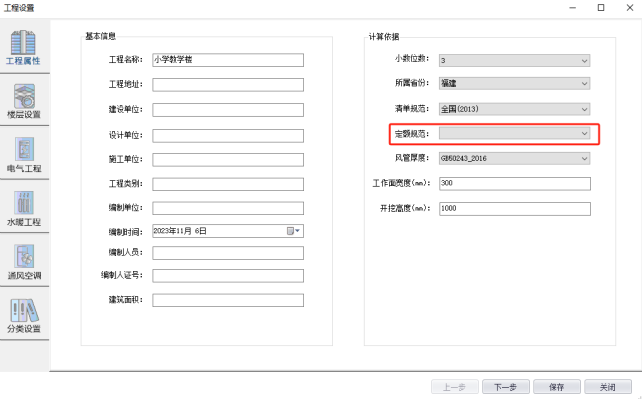

问题:为何计算参数中定额规则为空?(如图2-1定额规范、图2-2定额规则)

回答:在工程设置中,需要先选择清单定额规范,则在计算规则中能进行定额输出项目修改。


2-1


2-2


操作技巧2

问题:为何修改工程设置中的参数,构件参数不会进行联动修改?(如图2-3参数修改)

回答:工程设置操作过程需在【构件分类】之前完成,否则构件参数不会与工程设置修改的参数进行联动。


2-3


操作技巧3

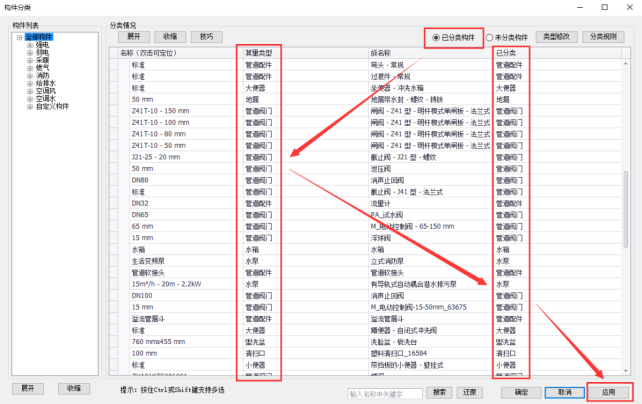

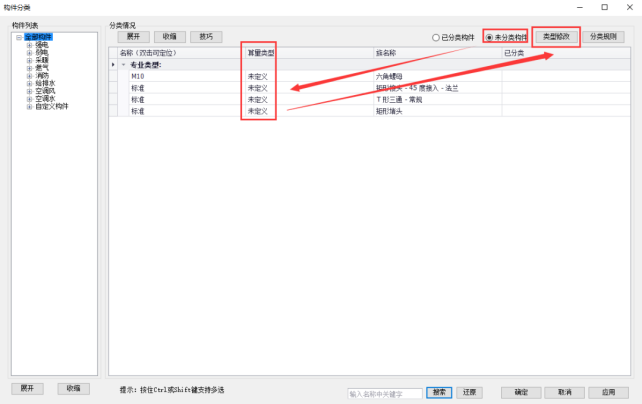

问题:如何检测构件是否分类成功?(如图2-4已分类构件、图2-5为分类构件)

回答:可以通过分类检查功能进行自查,构件根据关键字的相关构件进行预分类。因而,注意在创建模型过程中构件命名需按照分类规则进行。


2-4


2-5


操作技巧4

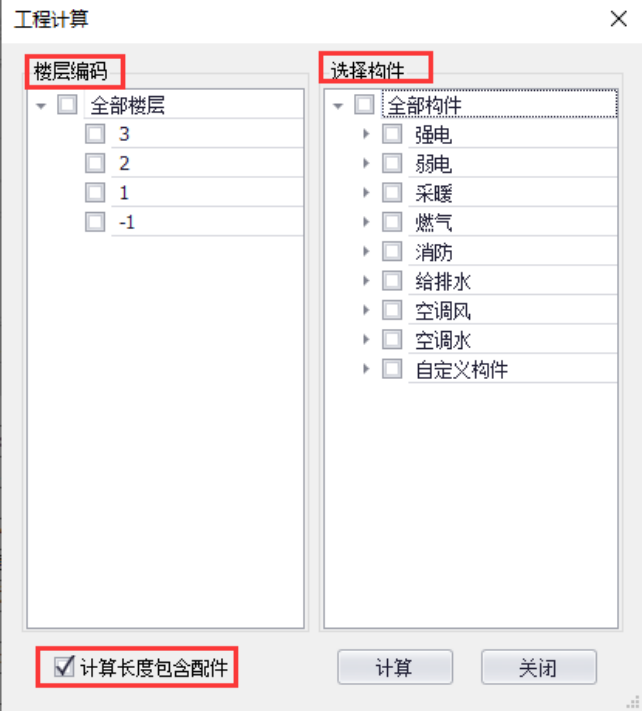

问题:工程计算速度为什么慢?软件计算长度能否包含配件?

回答:可勾选当下需要的楼层、系统、构件进行计算。也可以根据自己的需求勾选【计算长度包含配件】。


2-6


操作技巧5

问题:工程计算后为何报表中没有工程量?

回答:若报表中无法进行出量,可检查构件是否进行分类、是否有计算失败的构件。可以在错误报告中查看计算失败构件,并双击定位该构件,检查失败原因。
