锚固长度，规范上的官方说法是受力钢筋依靠其表面与混凝土的粘结作用或端部构造的挤压作用而达到设计承受应力所需的长度。通俗地说，就是钢筋埋入混凝土里边正好拔不出来的长度。当拉力足够大，大到正好把钢筋拉断，也不允许将钢筋从混凝土当中拔出来。此时钢筋埋入混凝土中的长度，就是锚固长度。

那在16G101(22G101)图集中，表达的锚固长度有4种，分别是Lab，LabE，La，LaE，并且通过一系列的公式计算，图集已经给出了4种锚固长度的数值，所以我们在钢筋算量的使用过程中，只需要查表即可：

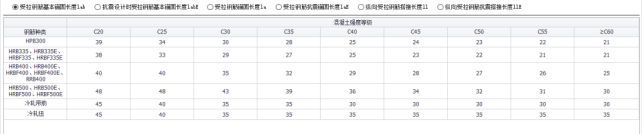

①Lab:受拉钢筋基本锚固长度，如图1-1所示。

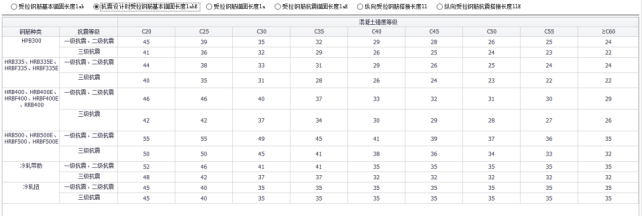

②LabE：抗震设计时受拉钢筋基本锚固长度，如图1-2所示；

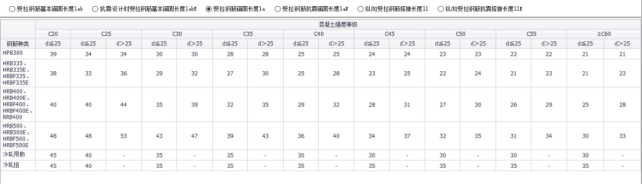

③La：受拉钢筋锚固长度，如图1-3所示；

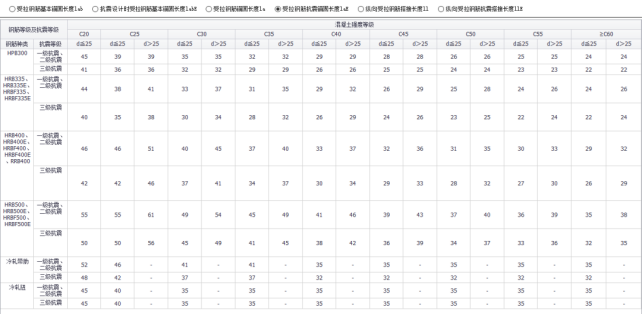

④LaE：受拉钢筋抗震锚固长度，如图1-4所示。

使用小技巧

①表格应该如何进行查看计算？

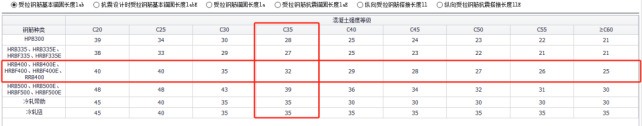

回复：表格中的数值相当于系数A，即所有的长度计算公式为A*d,d代表的是钢筋直径；例，混凝土等级为C35的柱中有一根C8的纵筋，受拉钢筋基本锚固长度Lab的计算结果为：查表得到系数A为32，如图1-6所示，Lab=32*8=256。

②是需要自己计算得到锚固长度吗？

回复：不需要手动计算，软件会在钢筋算量的时候，自行读取表格中的数值，进行锚固长度的计算，从而输出工程量。

③像柱插筋在基础中锚固的这种情况，软件也是按照这样计算的吗？

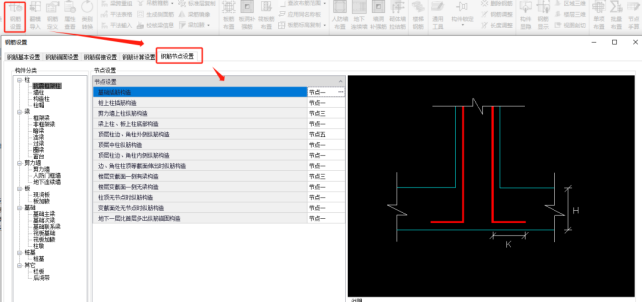

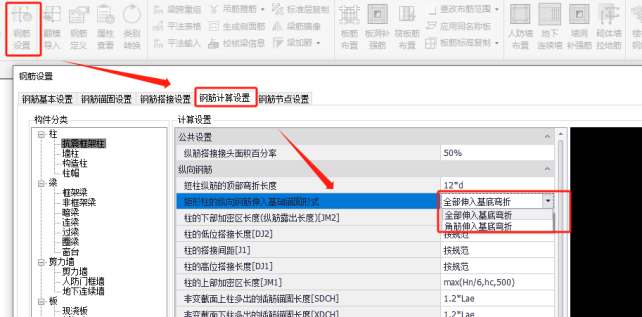

回复：软件中的表主要是通过查表去得到对应的像La长度的数值，那么针对柱基础插筋锚固的情况，软件有对此做了相应的锚固形式选择以及其节点的选择，主要体现在【钢筋计算设置】中和【钢筋节点设置】中，如图1-7,1-8所示。

指两根钢筋之间利用不同的连接方式进行搭接，其搭接接头处的长度为搭接长度；连接方式主要有绑扎搭接，焊接连接，机械连接；其中机械连接包括直螺纹，锥螺纹和套筒挤压。

那在16G101(22G101)图集中，若采用绑扎连接的方式，则纵向受拉钢筋绑扎搭接接头的搭接长度有2种，分别是LL，LLE，并且通过一系列的公式计算，图集已经给出了2种搭接长度的数值，所以我们在钢筋算量的使用过程中，只需要查表即可。

LL：纵向受拉钢筋搭接长度，如图2-1所示；

LLE：纵向受拉钢筋抗震搭接长度，如图2-2所示。

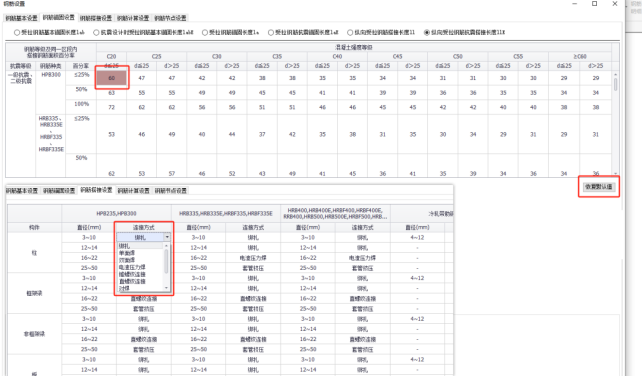

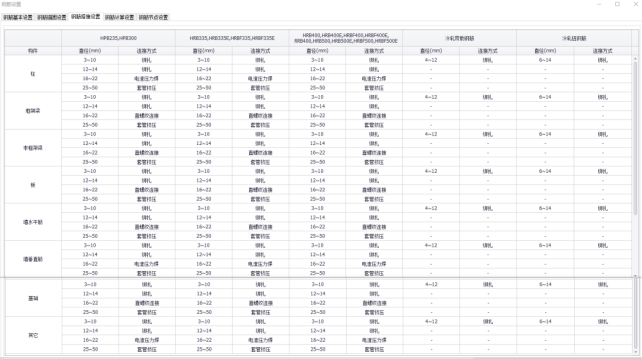

而连接方式的选择也是根据不同的钢筋规格以及直径大小和不同构件有不一样的默认方式，如图2-3所示。

使用小技巧

2-1 纵向受拉钢筋搭接长度ll

2-4 钢筋搭接的修改

常见问题

①如果是两根不同直径的钢筋搭接，那d的直径应该如何做选择呢？

回复：软件中的计算都是根据图集进行设置的，图集中对此有做说明，若两根不同直径钢筋搭接时，表中的d取较细的钢筋直径。

②既然表中的搭接长度为绑扎搭接，那其他连接方式的搭接长度又如何设置？

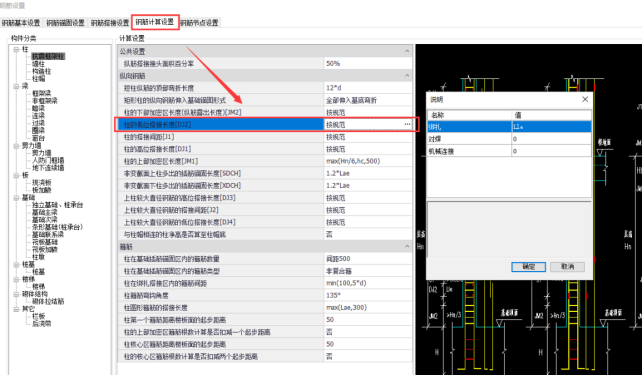

回复：软件表中的搭接长度为基本的绑扎搭接长度，其在应用中每个构件的绑扎搭接长度也是不一样的计算公式，其他连接方式也是一样，所以针对不同构件的搭接长度选择，可以在【钢筋计算设置】中进行修改，如图2-5所示。
