1、构造柱
构造柱是砖混结构建筑中重要的砼构件。为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性,这种钢筋混凝土柱通常就被称为构造柱。构造柱主要不是承担竖向荷载的,而是用于抗击剪力、抗震等横向荷载的。
操作过程

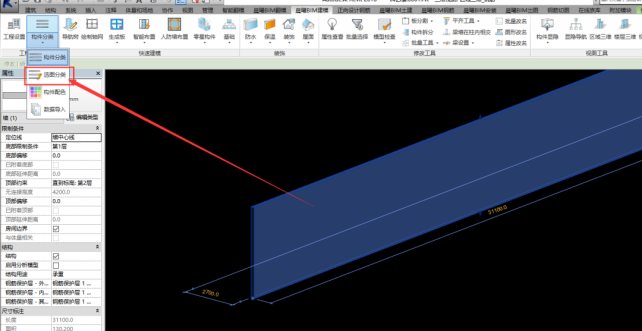

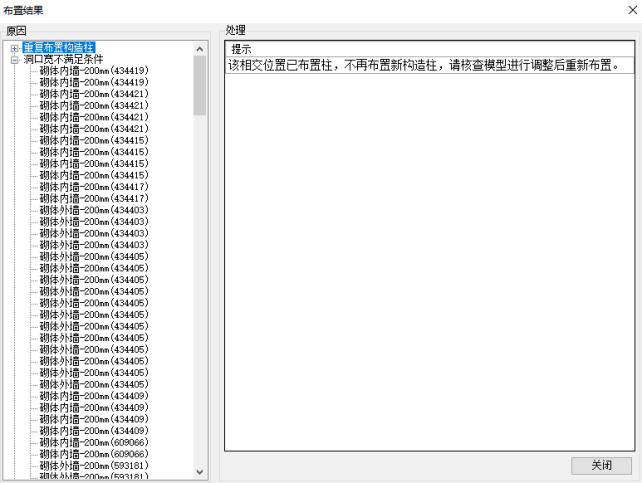

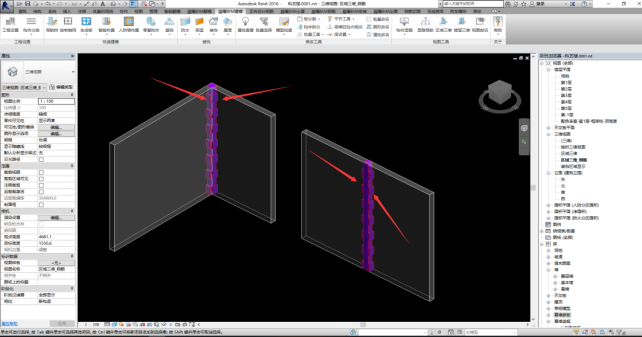

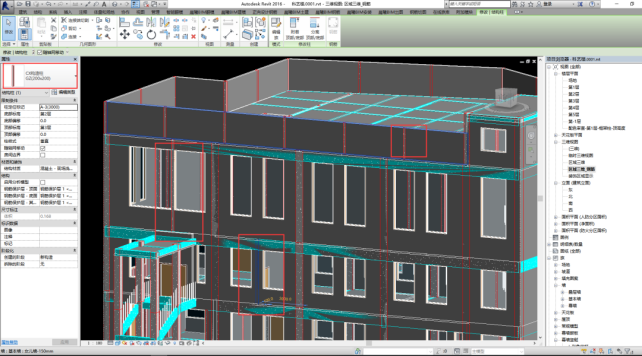

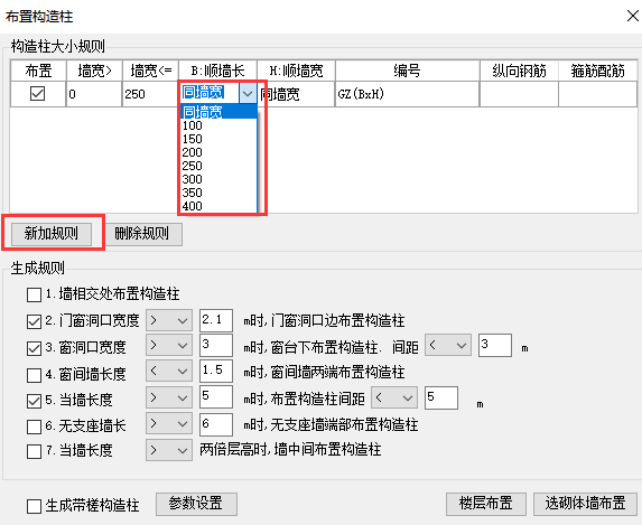

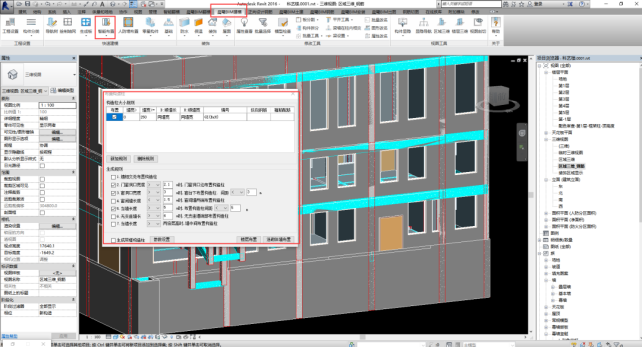

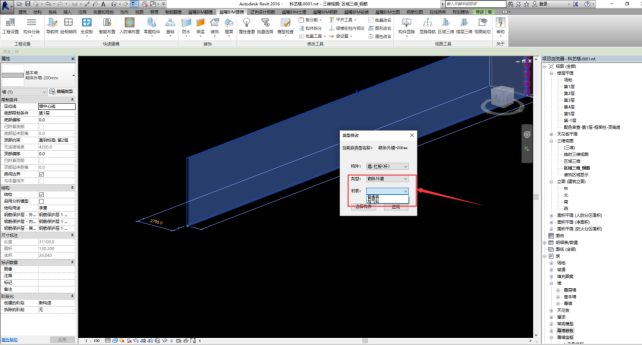

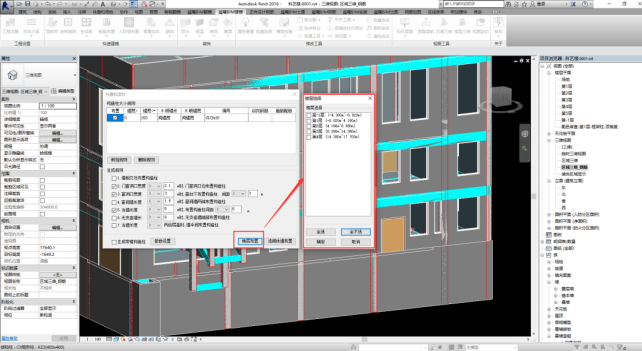

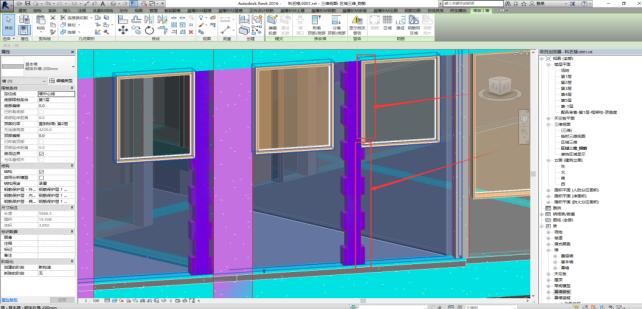

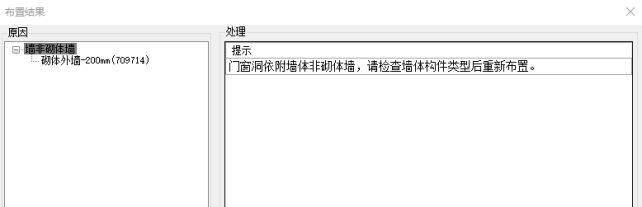

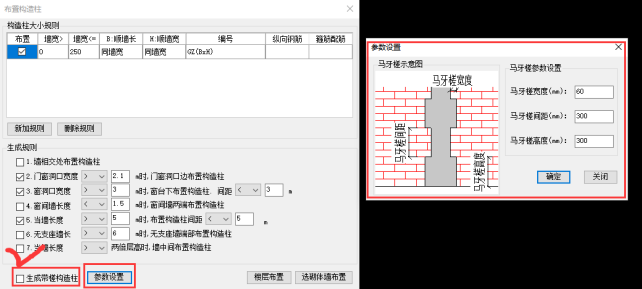

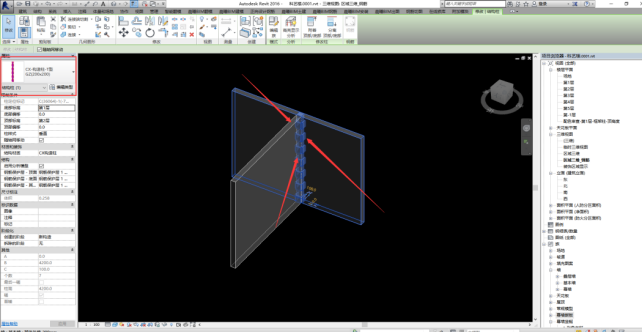

①在选项卡上选择【晨曦BIM建模】,点击智能布置,选择【布置构造柱】功能; ②根据图纸相关信息,设置墙宽及构造柱尺寸信息后,勾选相应生成的规则; ③选择【楼层布置】即可实现一键布置。 备注:生成的构造柱族类型为:结构柱,结构柱具有钢筋属性,在前期布置构造柱功能界面时可以输入钢筋信息,后期就可以不用输入了。 2-1智能布置构造柱(功能界面) 2-2智能布置构造柱(一键布置) 2-3智能布置构造柱 常见问题 ①构造柱尺寸规格有多种情况,如100*200;200*200,在布置生成时能生成吗? 回复:可以的,构造柱的尺寸可以同墙宽,意思是说墙宽为多少,跟着一致的尺寸信息。也可以通过新加规则,输入构造柱的长宽信息。 2-4布置构造柱(新加规则) ②马牙槎构造柱是否可以生成?能生成一字型、T字型等情况? 回复:可以的,在布置之前勾选【生成带槎构造柱】功能。软件会判断墙体相交情况自动生成对应的情况。马牙槎参数信息支持设置:宽度、间距、高度。 2-5布置构造柱(勾选生成带槎构造柱) 2-6布置构造柱(T字型带槎构造柱) 2-7布置构造柱(从左往右为L型、一字型带槎构造柱) ③布置构造柱完成后,是否有检查功能,可以看实际模型情况? 回复:勾选生成对应规则后,布置完成后,软件会作出提示,如下图所示: 会出现提示:重复布置、洞口宽不满足条件等情况,针对软件提示,进行相应修改。 2-8布置结果 ④布置构造柱时,提示墙非砌体墙,这种情况是哪个环节出现问题? 2-9布置结果(墙非砌体墙) 回复:遇到这个提示时,确认构件是否分类为砌体墙,在前面提到过构造柱是砖混结构的重要构件,依附于砌体墙。 选图分类操作过程:选中构件—选图分类—选择构件、类型、材质。 2-10选图分类(一) 2-11选图分类(二) ⑤按照布置规则,窗户两边经常需要布置带槎构造柱,此时窗户侧的槎是如何生成? 回复:软件智能布置会根据实际情况生成,若是遇到窗户,槎的部分是不会生成的。 2-12带槎构造柱生成(遇窗户)
