标准层复制
使用背景
用于将当前层的构件配筋信息复制给指定楼层。

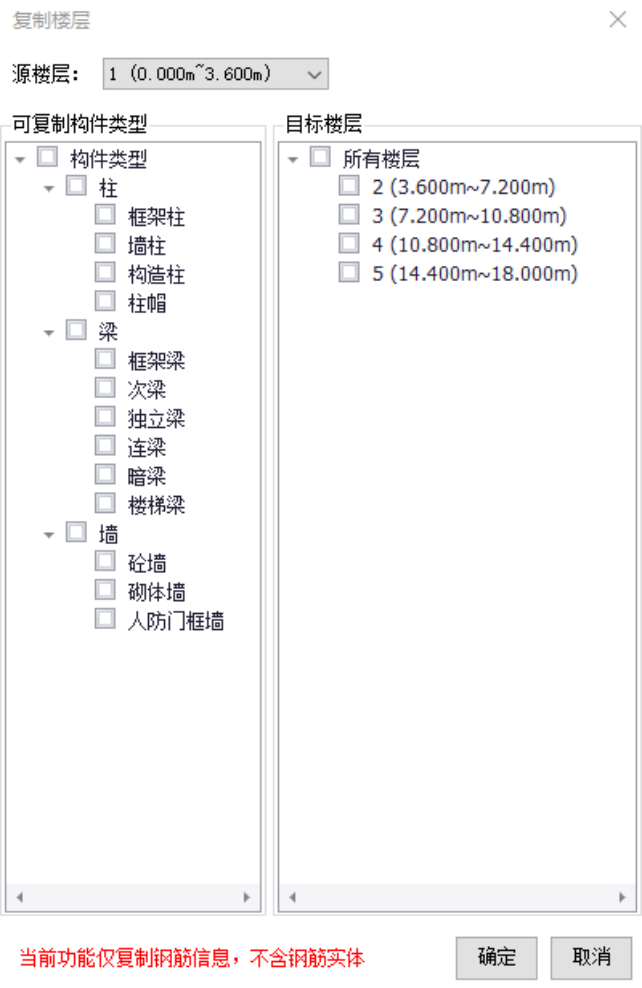

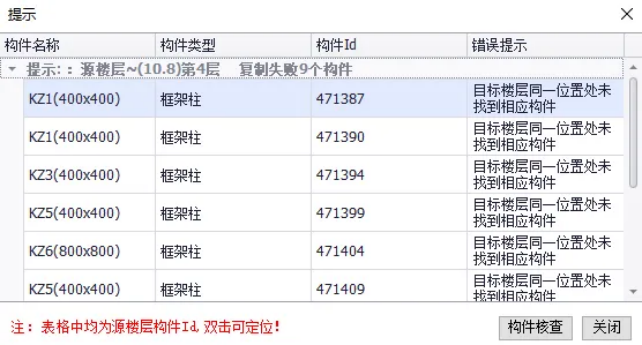

操作步骤 1、点击【晨曦BIM钢筋】选项卡,点击【标准层复制】功能,弹出复制楼层窗口界面,如图14-1所示; 2、选择源楼层、源构件,勾选目标楼层,点击【确定】,复制完成,弹出复制结果提示框,如图14-2所示。 【标准层复制】功能支持复制的构件有:柱、梁(含集中标注和原位标注)、砼墙、砌体墙通长筋等构件配筋信息,该功能仅复制配筋信息,钢筋实体不能复制。
图14-1
图14-2
生成侧面筋
使用背景

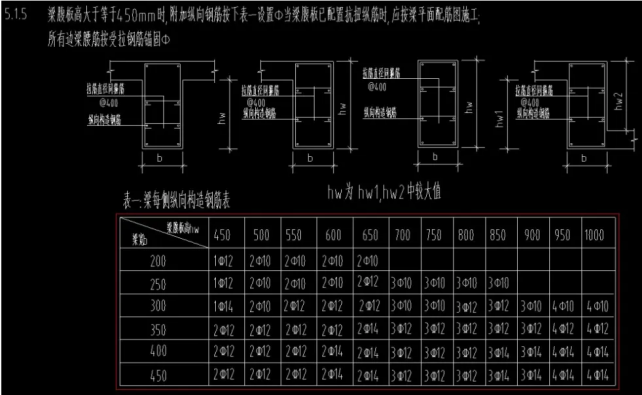

适用于将图纸结构说明中表达的侧面筋表格,配置到工程模型中,如图14-3所示。
图14-3

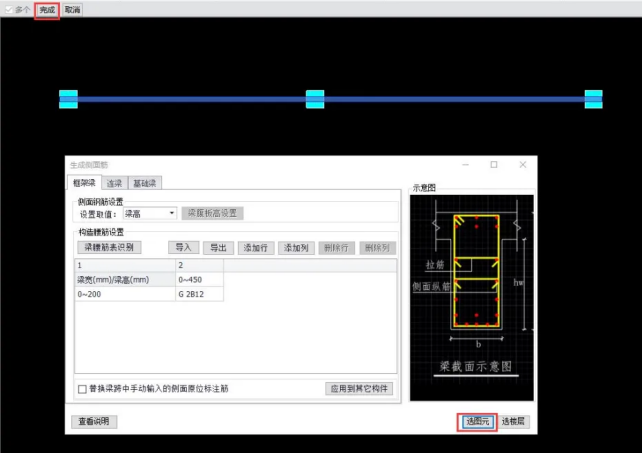

操作步骤 1、点击【晨曦 BIM 钢筋】选项卡,【生成侧面筋】功能,弹出侧面筋设置界面; 2、进行梁高取值设置; 3、添加行、添加列,按图纸信息输入配筋,若有梁腰筋表,可以使用【梁腰筋表识别】功能进行识别钢筋; 4、若选择【选图元】布置方式,模型中单选或多选需要布置的梁图元,点击左上角【完成】,生成成功,弹出布置成功提示框,如图14-4所示;
图14-4

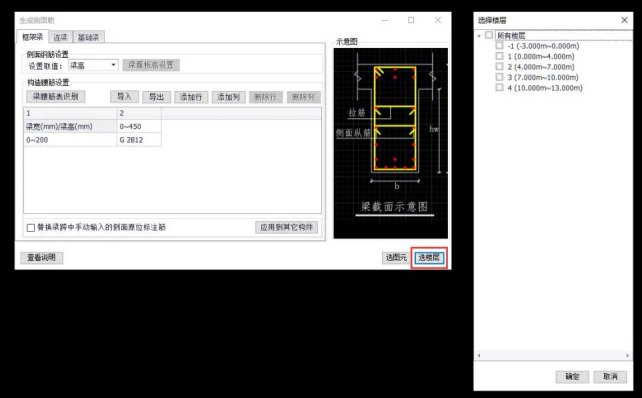

(5)若选择【选楼层】布置方式,弹出楼层选择对话框,勾选需要布置的楼层,点击【确定】,生成成功,弹出布置成功提示框,如图14-5所示。
图14-5
6、点击【应用到其它构件】按钮可将框架梁的侧面筋设置应用到连梁和基础梁等构件上。 梁筋镜像
使用背景
用于对称模型中,对称两侧的梁筋信息的复制。

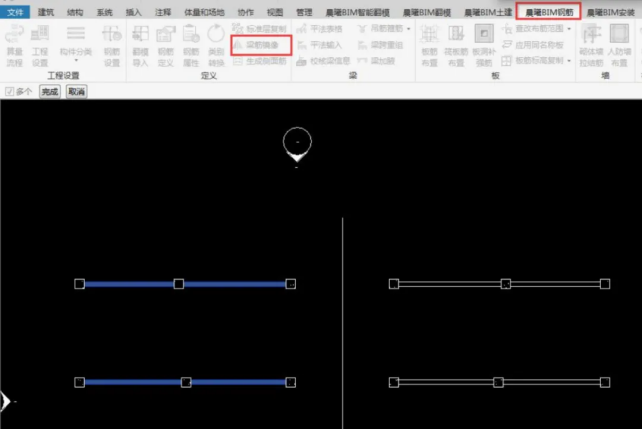

操作步骤 1、点击【晨曦 BIM 钢筋】选项卡,然后点击【梁筋镜像】功能按钮; 2、在模型中框选需要复制的梁构件图元,点击左上角的【完成】按钮(如图14-6所示);
图14-6

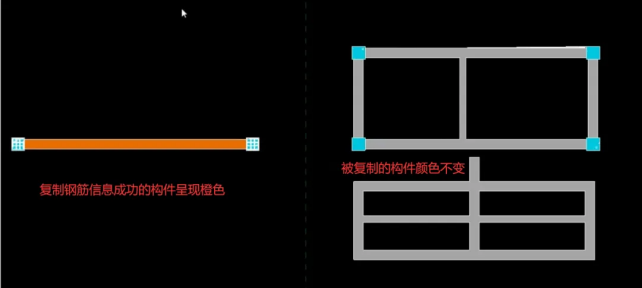

3、在视图中 绘制一条对称轴(如图14-7所示),绘制完成后,软件根据对称轴找到与选中的梁构件相对称的构件,将选中的梁构件上的钢筋信息复制给对称构件,复制成功,弹出复制结果提示框,复制钢筋信息成功的构件会呈现橙色。
图14-7
