梁钢筋秘籍，拿走不谢！（二）

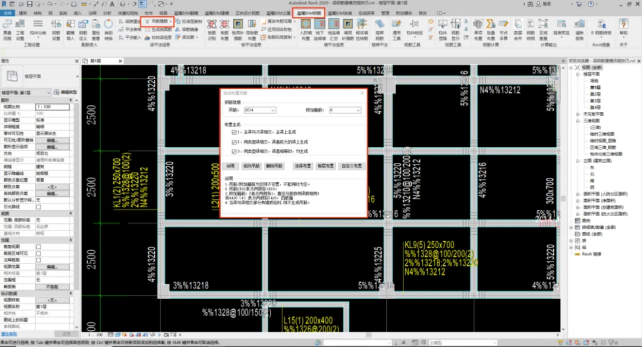

①点击【晨曦BIM钢筋】选项卡 ，选择【吊筋箍筋】功能；

②填写吊筋和附加箍筋的配筋信息，勾选布置生成的条件；

③选择【选择布置】、【楼层布置】或【自定义布置】，点击构件进行布置。

①吊筋箍筋布置错了该怎么办呢？怎么进行修改呢？

回复：点击【吊筋箍筋】功能，点击修改吊筋，选择错误的吊筋箍筋进行修改即可。

②吊筋箍筋的删除是不是直接在平面图删除详图标识？

回复：不是的，删除平面图详图标识不能够删除钢筋实体，我们需要点击【吊筋箍筋】功能，点击删除吊筋，删除错误的吊筋箍筋。

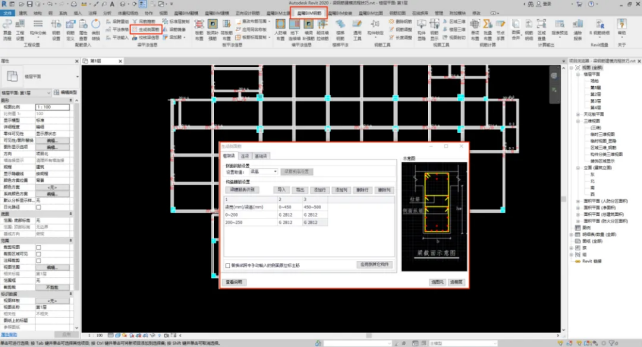

①点击【晨曦BIM钢筋】选项卡，【生成侧面筋】功能；

②添加行、添加列，按图纸信息输入配筋，选择布置方式；

③单选或多选需要布置的梁图元，生成后在【平法表格】中查看。

①【平法表格】就可以直接输入侧面筋信息，为什么还要点击【生成侧面筋】布置呢？

回复：这个功能主要针对在结构设计总说明里有专门指出梁高超高多少设置侧面筋，或者有梁每侧纵向构造钢筋表时，可以直接提取钢筋表信息，更加方便布置侧面筋。

②为什么布置完侧面筋【平法表格】没有显示呢？

回复：需要点击【平法表格】中的【刷新跨】功能就可以显示侧面筋。

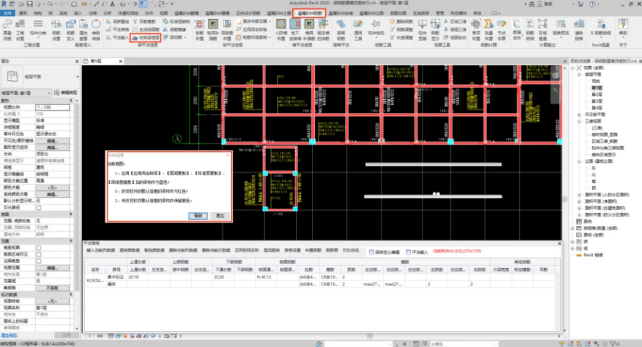

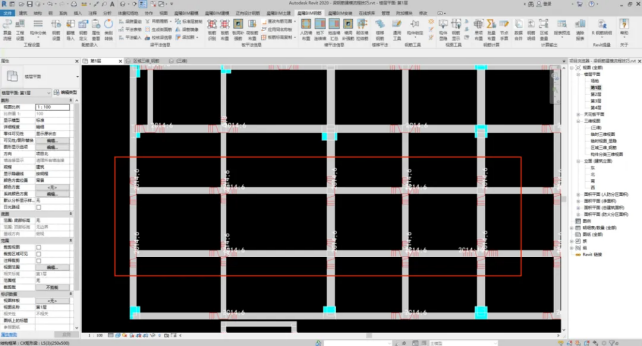

①点击【晨曦BIM钢筋】选项卡，点击【校核梁信息】；

②在视图中的梁构件变色，按照窗口提示内容进行信息校核与修改。

①校核梁信息发现问题，如何快速修改呢？

回复：当发现视图中存在未改变默认信息的梁图元，可直接使用【平法表格】功能进行配筋信息定义，定义完成之后，点击【刷新】，即可看到新颜色变化。

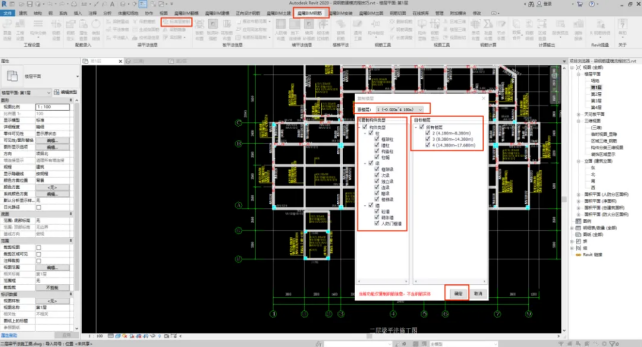

①点击【晨曦BIM钢筋】选项卡，点击【标准层复制】功能；

②选择源楼层、源构件，勾选目标楼层，点击【确定】，完成复制。

①标准层复制是可以连带钢筋实体一起复制吗？

回复：该功能仅复制配筋信息，钢筋实体不能复制，需要点击【批量布置】对相应楼层进行布置钢筋实体并计算。

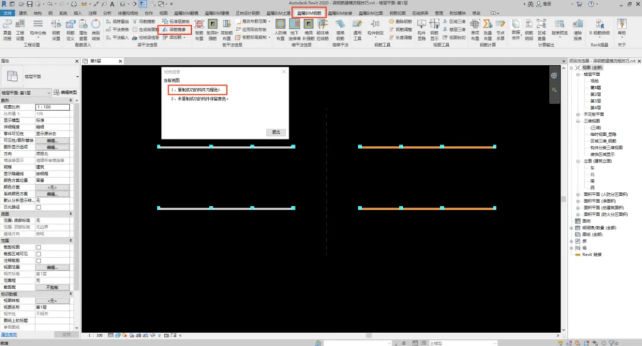

①点击【晨曦BIM钢筋】选项卡，点击【梁筋镜像】功能；

②框选需要复制的梁构件图元，点击【完成】；

③绘制一条对称轴，绘制完成，复制成功。

①绘制的对称轴必须为对称两侧图形的对称轴；

②复制成功的条件：对称两侧图形的镜像重叠面积≥50%。

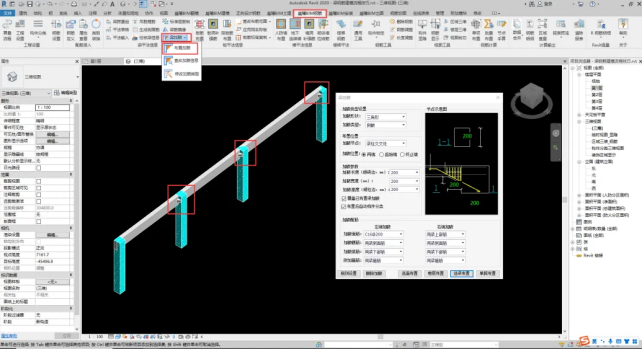

①点击【晨曦BIM钢筋】选项卡，选择【梁加腋】，下拉点击【布置加腋】；

②打开加腋参数设置界面，设置加腋参数；

③选择四种布置方式布置加腋；

④【删除加腋】可以删除已生成成功的加腋图元。

①为什么对单个梁加腋【单项布置】没有出钢筋实体呢？

回复：梁加腋是不能够单独布置的，只能基于梁布置。设置好梁配筋信息后，对布置过加腋的梁进行【单项布置】即可查看加腋钢筋信息。

①点击【晨曦BIM钢筋】选项卡，选择【梁加腋】，下拉点击【查改加腋信息】；

②点击【选择构件】，在视图中单选或多选加腋图元，在加腋信息查改窗口修改配筋信息。

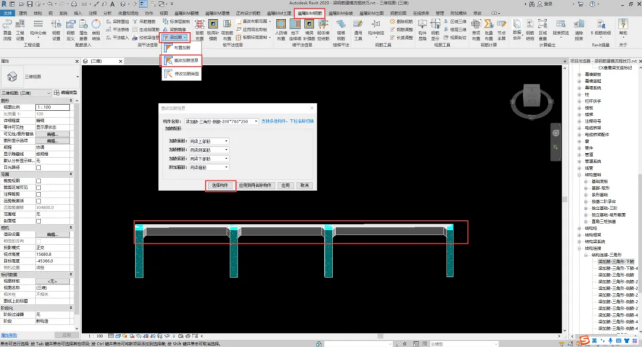

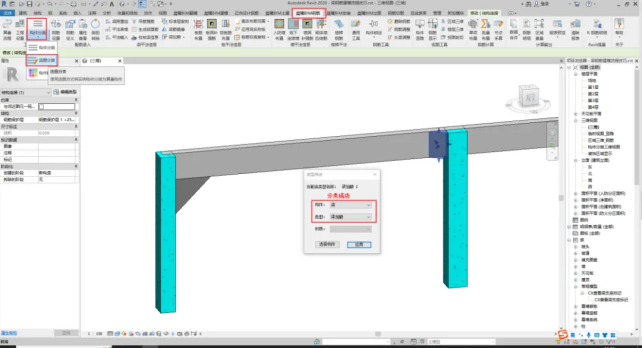

②选择【梁加腋】，下拉点击【修改加腋类型】；

③系统自动提示识别完成；

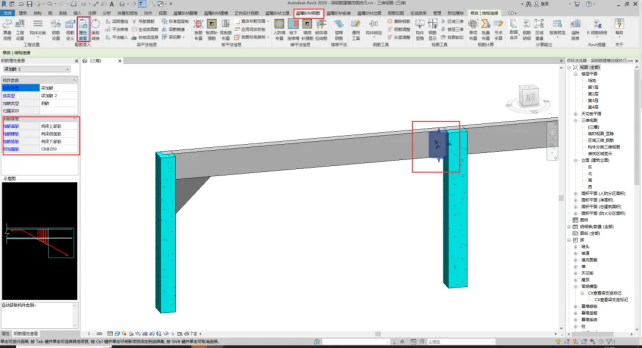

④可点击【属性查看】按钮查看加腋钢筋信息。
