楼梯钢筋和视图工具一次性搞清楚!

新闻来源: 阅读数量:73 更新日期:2024/7/10

1、楼梯钢筋

使用背景

用于楼梯的梯段、平台板、梯梁配置钢筋信息。

梯段配筋信息输入

操作过程

①点击【晨曦BIM钢筋】选项卡,点击【楼梯钢筋】;

②在“属性编辑”面板中选择梯段配筋样式;

③在窗口右侧配筋图中输入配筋值。


1-1梯段配筋

平台板配筋

操作过程

①在“属性编辑”面板中点击平台板名称单元格;

②在平台板定义中自定义设置面筋、底筋、负筋配筋信息。

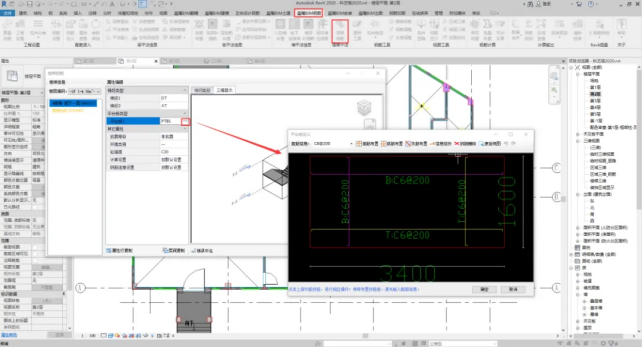

1-2平台板配筋

梯梁配筋信息

操作过程

①点击【梯梁平法】,弹出梯梁配筋信息输入窗口;

②在单元格中输入配筋值,点击【确定】完成梯梁配筋输入。

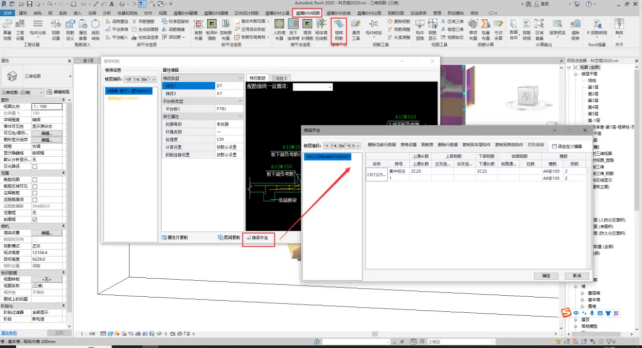

1-3楼梯梁配筋

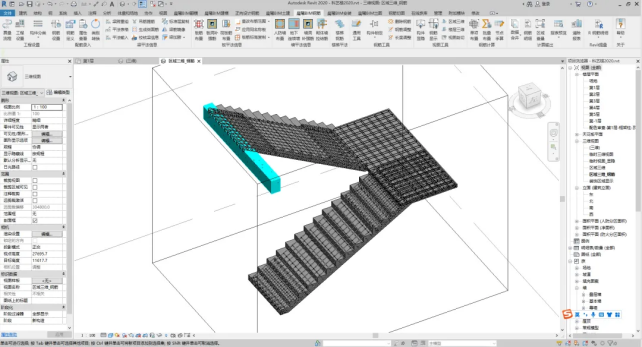

1-4楼梯钢筋布置

常见问题

①为什么梯梁平法里面没有显示梯梁构件?

回复:需要把梁【构件分类】为梯梁就可以在梯梁平法里显示。

②草图绘制的楼梯可以进行钢筋布置吗?

回复:草图绘制的楼梯暂不支持钢筋布置,可以按构件绘制方式重新绘制。


2、构建显隐

使用背景

用于控制显示和隐藏构件图元和钢筋实体。

操作过程

①点击【晨曦BIM钢筋】选项卡,点击【构件显隐】功能,

②勾选或取消勾选节点名称前的复选框,视图中显示或隐藏勾选的构件类型。

常见问题

①为什么构件显隐没有已创建的构件类型?

回复:【构件显隐】前是需要确定该构件的【构件分类】是否正确。


3、钢筋显示

使用背景

用于显示已布置构件的钢筋实体。

操作过程

①选择已布置钢筋实体的构件;

②点击【晨曦BIM钢筋】选项卡,点击【钢筋显示】功能。

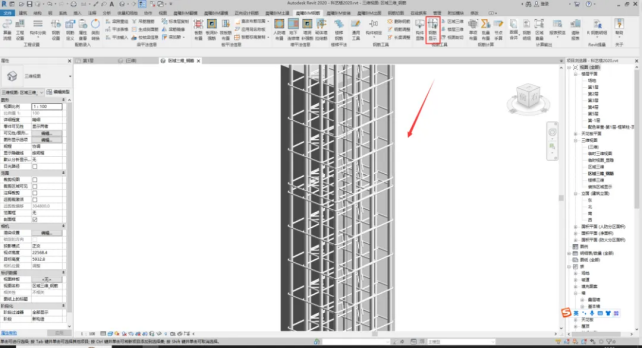

3-1钢筋显示


4、区域三维

使用背景

查看选中构件的三维正交视图。

操作过程

①点击【晨曦BIM钢筋】选项卡,点击【区域三维】功能;

②单选或框选构件,点击左上角【完成】;

②显示所选构件的三维视图。



5、楼层三维

使用背景

显示勾选楼层的三维正交视图。

操作过程

①点击【晨曦BIM钢筋】选项卡,点击【楼层三维】功能;

②勾选楼层与构件,显示所选构件的三维视图。

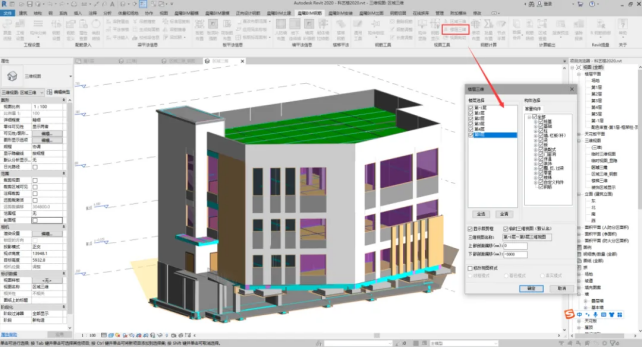

5-1楼层三维

常见问题

①修改剖面样式有哪些?

回复:支持线框、着色、真实三种模式。



6、视图剖切

使用背景

用于在楼层平面中,调整平面视图的视图范围。

操作过程

①点击【晨曦BIM钢筋】选项卡,点击【视图剖切】功能;

②选择构件类型名称前的单选框;

②视图中显示从剖切面到深度位置的构件。
