高效分割图纸之CAD分图助手高能上线！

今天要和大家介绍图纸分割的方法，图纸作为工程设计和施工的基石，可以帮助工程师和施工人员快速找到所需的信息，做出准确的判断和决策。

图纸在绘制时为确保设计的完整性和系统性是整套存在的，区分不同类别和专业，例如图纸有房建、桥梁、机场等类别，按照一定顺序和逻辑排列，因此若需更好的应用图纸，就得先进行图纸分割。

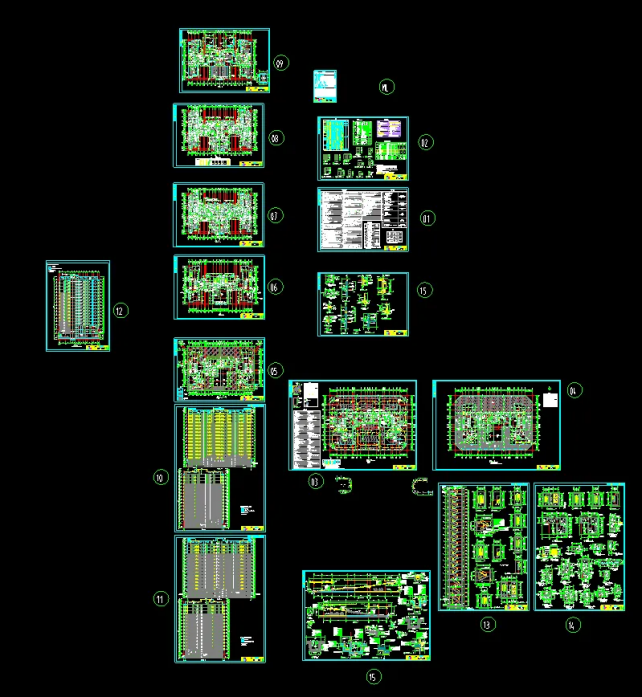

2-1 被分割的结构图

多专业图纸轻松分割，自动分类快人一步

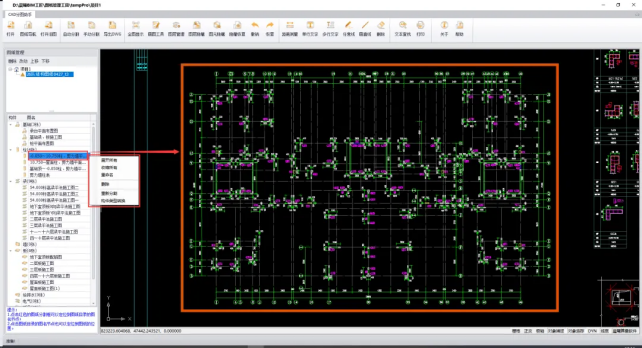

建筑、结构、机电、市政等各个专业的图纸，使用软件都能进行快速分割，自动分类。分割后的所有图纸显示在列表中，可以进行高效管理，支持图纸定位、展开、收缩、修改等，直接解决检索和查找量大的问题，避免出现分割缺漏。

自动分割分为一键全图搜索自动分割和框选图纸范围自动分割，也提供手动分割，解决不同图纸的表达情况，最终实现图纸的便捷、快速分割，一键导出图纸，节约时间成本。

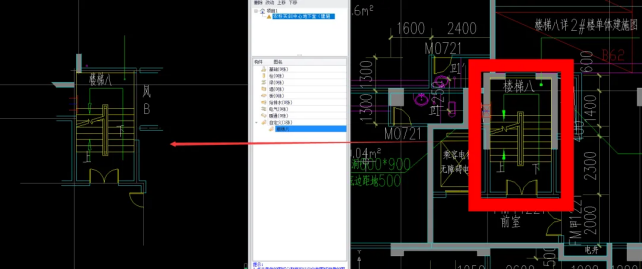

自动分割会识别图纸中的轴网与名称，确定分割范围，自动读取图纸名称，每个图纸按专业类型进行构件类型匹配，形成分割图纸目录，实现分割图纸后的快速核查。

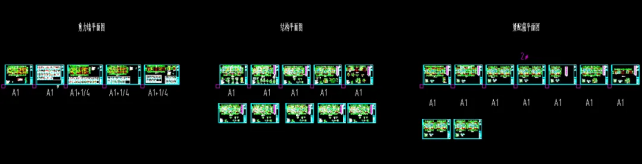

2-4 自动划分范围、匹配图名

手动分割自动提取图名，减少繁琐的命名工作

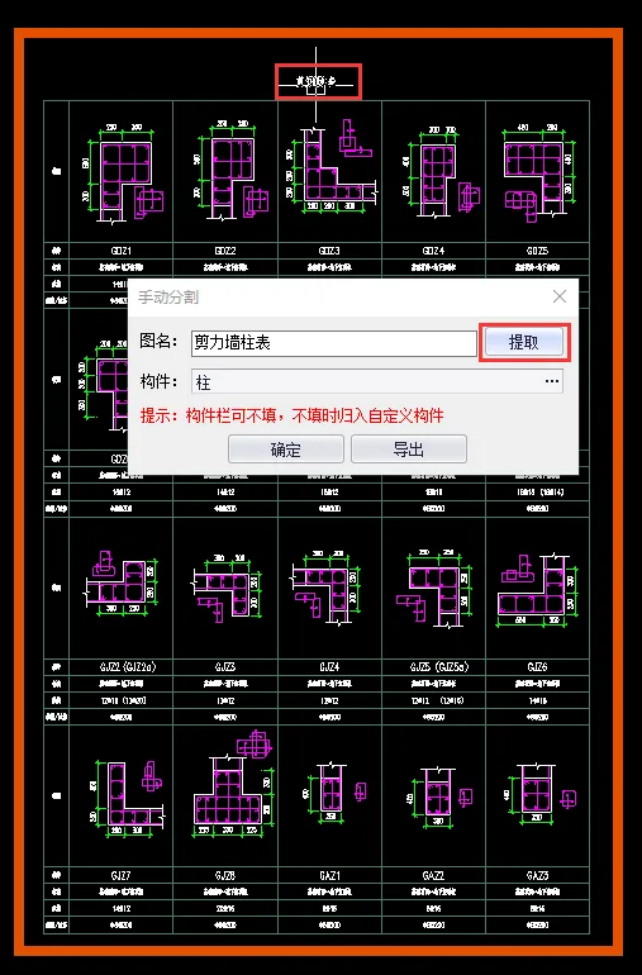

应用手动分割图纸时，通过点击图纸图名可自动提取名称，并在导出图纸时自动作为文件名称，无需手动输入，分割数量多时，可帮助用户迅速完成重复性的数据输入工作。

用户只需分割单张图纸时，提供手动分割与快速导出图纸的功能组合，这种直观且高效的操作方式，让用户能够迅速获取所需结果，极大地缩短了处理时间。

图层管理不仅允许用户根据需要，控制各个图层的显示与隐藏，还可修改同一个图层上所有对象的共享属性，如颜色、线型、线宽等。同时也可新增图层，对不同元素分门别类进行放置，使图纸看起来更加清晰有序，便于理解和查找。

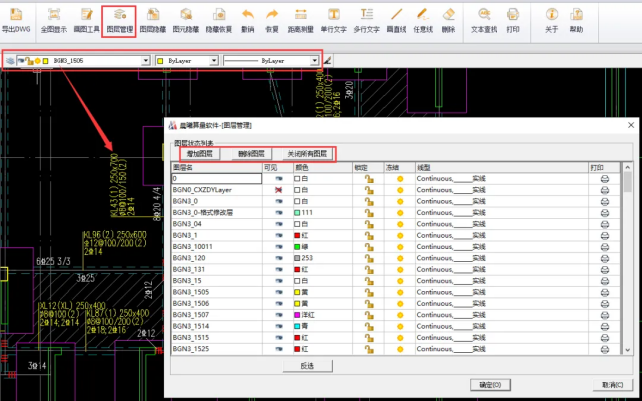

2-7 图层管理，便于理解和查找

在各专业配合过程中，有修改的图纸需要提资给其它专业，需对图纸进行批注，可使用软件提供的任意绘线、画直线、单行文字、多行文字等功能，确保图纸准确无误，各方对图纸内容理解一致。

分割后的图纸为*.DWG格式，可直接导入广联达、Bentley、Revit等各类建模软件进行使用，不受平台限制，大家仍然可使用各自擅长的软件工具进行协作，提高整体工作效率，满足不同客户的使用需求，为建模铺平道路。

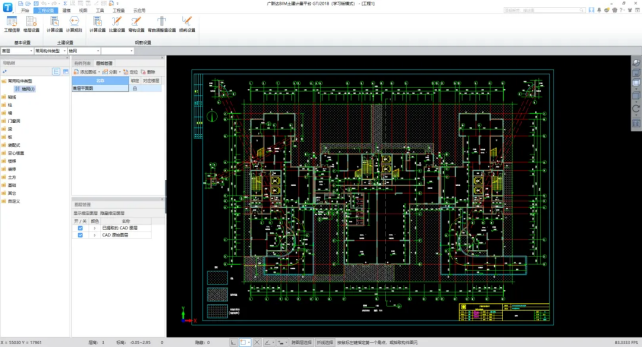

2-9 导入广联达

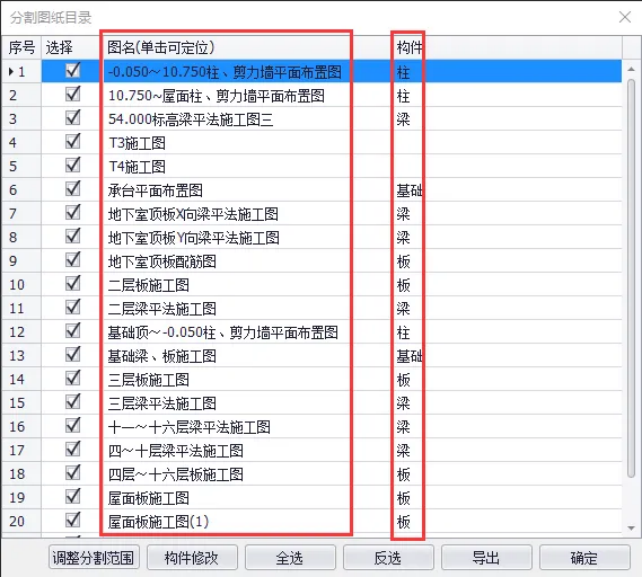

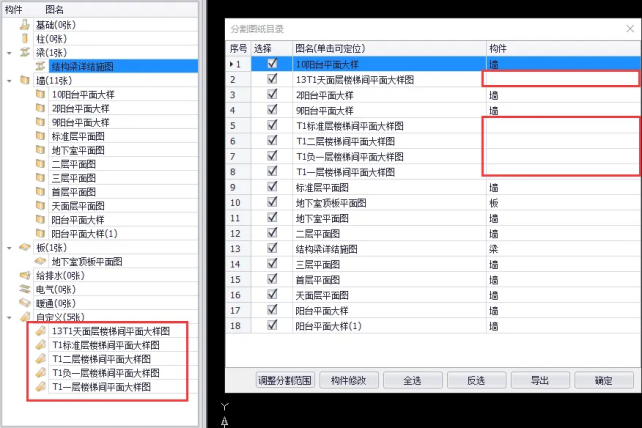

3-1 自动分割后的图纸目录

3-2 分割图纸，一键导出所有图纸

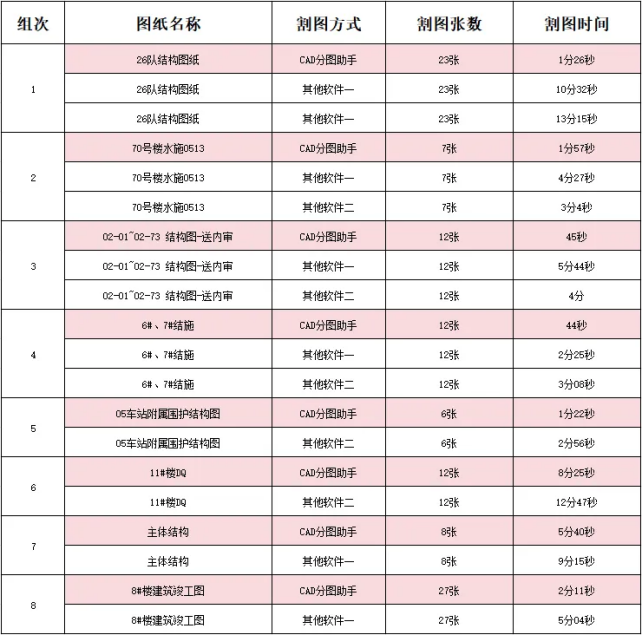

为了更好的完成本次分享，我们也向首批使用CAD分图助手工具的小伙伴们收集了八组使用软件时间对比。这个功能从很大的程度上解决重复工作量的问题，切实解决了操作繁琐的问题，获得小伙伴们的肯定（附：5-1工具效率对比图）。

5-1 工具效率对比图
