        使用Revit建模过程中，或核查他人的Revit模型时，经常会遇到在平面视图中找不到已绘制构件的问题，这些构件可能在哪里被隐藏了？我们又该如何将它显示出来呢？

        场景预设：在第一层平面视图中，看不到已绘制的梁板构件

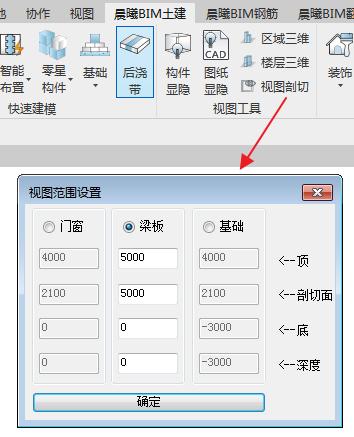

        可能原因1：视图范围未剖切到梁板

        解决方法：点击【晨曦BIM土建】→【视图剖切】功能，选择到“梁板”。

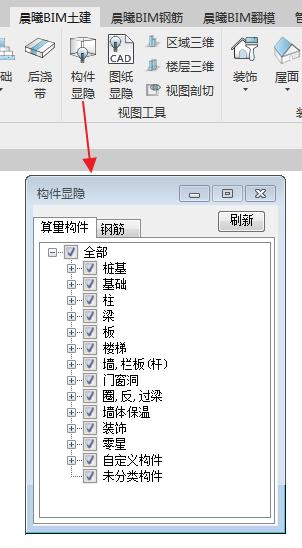

        可能原因2：在【构件显隐】中被隐藏
        解决方法：在【晨曦BIM土建】→【构件显隐】中勾选要显示的构件

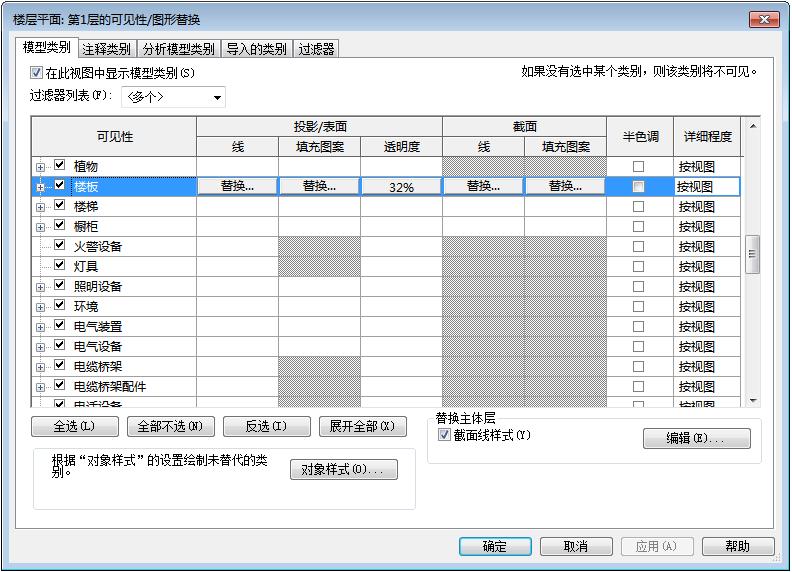

         可能原因3：在【可见性】中被隐藏

        解决方法：在【Revit属性】→【可见性】或点击快捷键“VV”勾选要显示的构件。

若由于【可见性】→【过滤器】中设置了条件，还应该把条件选项去除

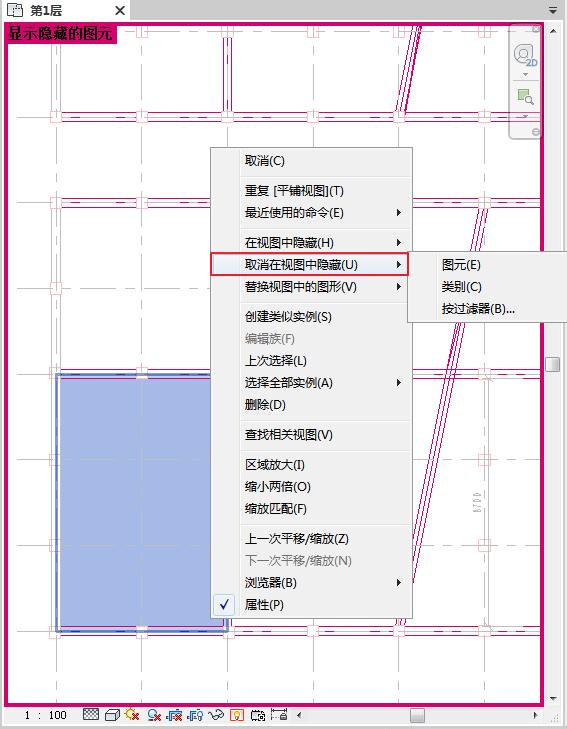

        可能原因4：梁板构件被临时隐藏
        解决方法：开启【显示隐藏的图元】→选中梁板→右键→取消在视图中隐藏类别→关闭【显示隐藏的图元】。

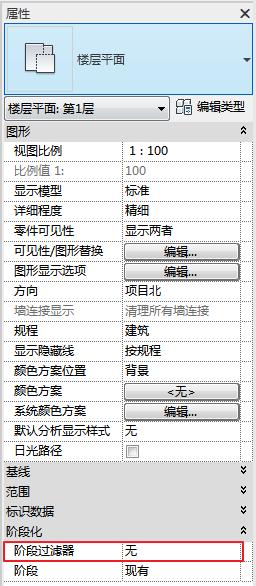

        可能原因5：梁板构件被阶段过滤器隐藏

        解决方法：将【Revit属性】→【阶段过滤器】选择为“无”
