每天5分钟,精通晨曦BIM智能工具 | 钢筋模块第二期
  新闻来源:   阅读数:617   更新日期:2023/1/13
晨曦BIM智能工具
晨曦BIM智能工具是晨曦科技结合人工智能技术自主研发的可无缝对接主流建模平台的BIM引擎。帮助用户简化操作步骤、提高建模效率,完成土建、钢筋、安装的快速出量。

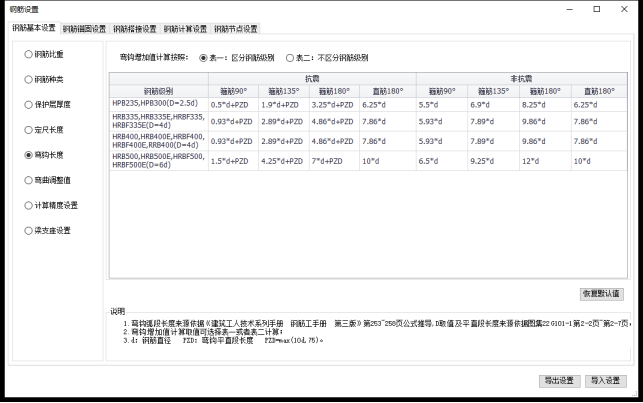

弯钩长度
提供钢筋计算时有遇到弯钩时的数据来源。
操作步骤
1、单击单元格,输入新数值;
2、输入完成后单元格有背景色呈现。
说明
1、弯钩长度的修改影响钢筋长度计算,进而影响钢筋结果,请按实际情况进行调整;
2、软件默认的弯钩长度值来源依据《建筑工人技术系列手册-钢筋工手册-第三版》第253~258页;
3、支持输入的数值格式为:具体数字+*+d,如:0.5*d;
4、【恢复默认值】:把已经调整后的数值,恢复成为软件默认的数值;
5、【导出设置】:可将本工程项目的钢筋比重值导出保存,供其他工程共享使用;
6、【导入设置】:可导入其他工程导出的设置,以便共享使用。

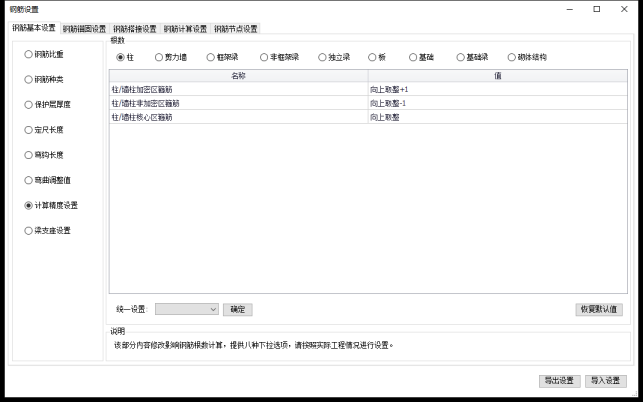

计算精度设置
该界面内容可对各构件类型的钢筋根数计算取整方式进行设置。
操作步骤
1、单击“值”单元格,下拉选择新的取整方式;
2、修改完成后单元格有背景色呈现。
说明
1、根数取整方式调整影响钢筋根数的计算,进而影响钢筋计算结果,请按实际情况调整;
2、【统一设置】:用于统一设置当前页面内的所有取整方式;
3、【恢复默认值】:把已经调整后的数值,恢复成为软件默认的数值;
4、【导出设置】:可将本工程项目的钢筋比重值导出保存,供其他工程共享使用;
5、【导入设置】:可导入其他工程导出的设置,以便共享使用。

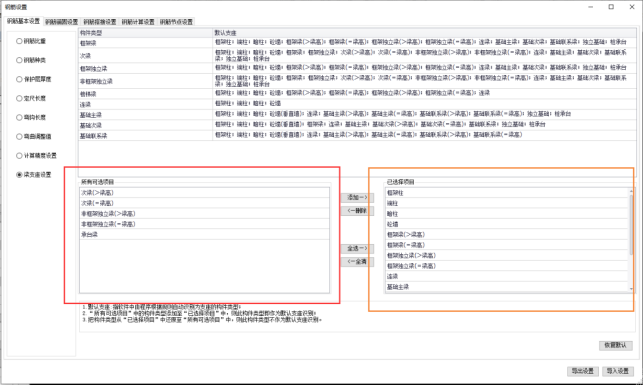

梁支座设置
用于设置工程中可做为梁构件的默认支座的构件类型。
操作步骤
1、在所有可选项目栏中,选择需要添加的默认支座类型;
2、点击【添加】,该构件类型设置为默认支座;
3、在已选择项目栏中,选择需要去除的默认支座类型;
4、点击【删除】,该构件类型不设置为默认支座。
说明
1、支座设置影响梁的跨数识别,从而影响钢筋计算结果,请按实际情况进行设置;
2、默认支座:可下拉选择需要的内容进行勾选。如红色方框显示;
3、可设置支座:不可修改,展示说明软件中可以用于手动添加为梁支座的支座构件类型;
4、橙色方框为说明内容,详细解释默认支座中的各构件类型包含的条件;
5、【导出设置】:可将本工程项目的钢筋比重值导出保存,供其他工程共享使用;
6、【导入设置】:可导入其他工程导出的设置,以便共享使用。
