1、链接CAD图纸时，【仅当前视图】灰显，无法选中？

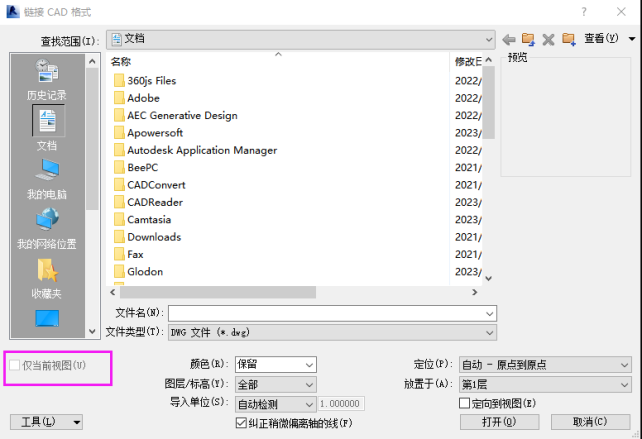

链接CAD1.0
产生原因：
图纸在三维视图进行链接
解决方法：
在对应的楼层平面进行链接

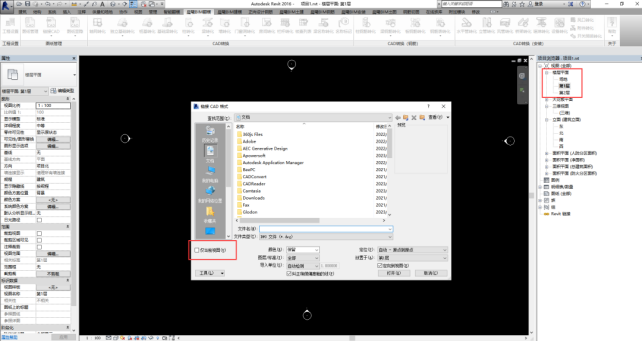

链接CAD（楼层平面）
2、链接图纸后，提示：“导入几何图形将在使用当前设置的视图中不可见”

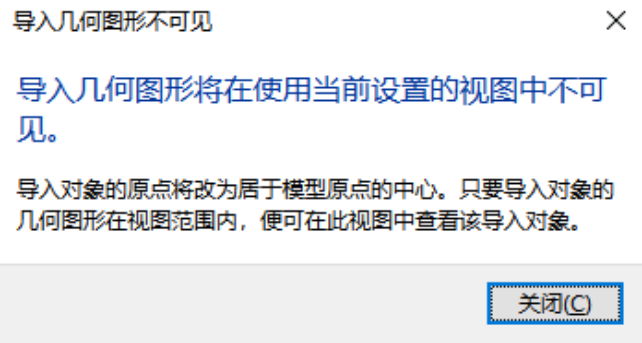

导入提示框
产生原因：
可见性没有打开
解决方法：
通过打开【可见性/图形替换】—【导入的类别】—勾选【在此视图中显示导入的类别】
可见性
3、链接图纸后，绘图区域空白，无图纸？

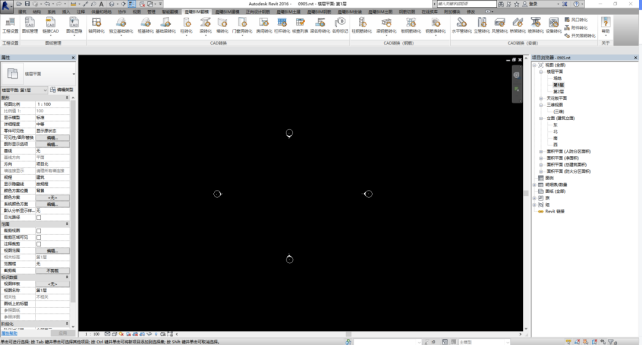

绘图区域
产生原因：
链接进来的图纸，在距离视图剖面距离很远的地方
解决方法：
双击鼠标中间的滚轮

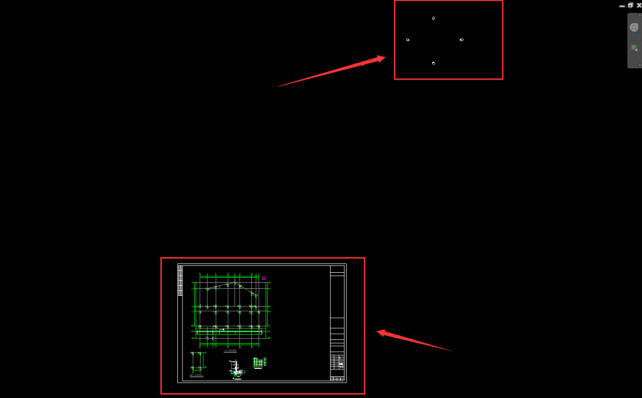

链接图纸示意图
4、链接图纸后，图纸如何对齐？
操作过程：

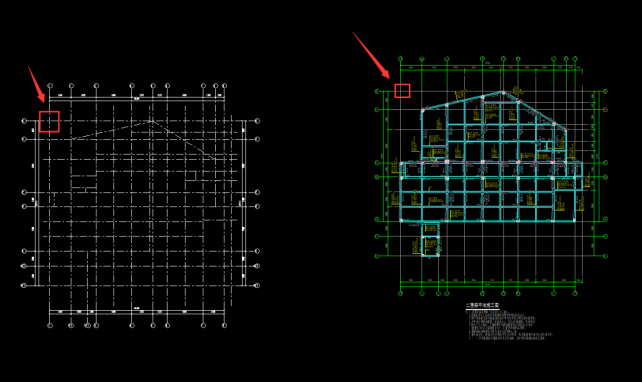

①选择图纸中较为明显的对齐位置，比如：轴网交点处；
②选择图纸，点击【移动】功能，将图纸拖拽到对应的交点处；
③对齐后，将图纸进行锁定，以防不经意移动。

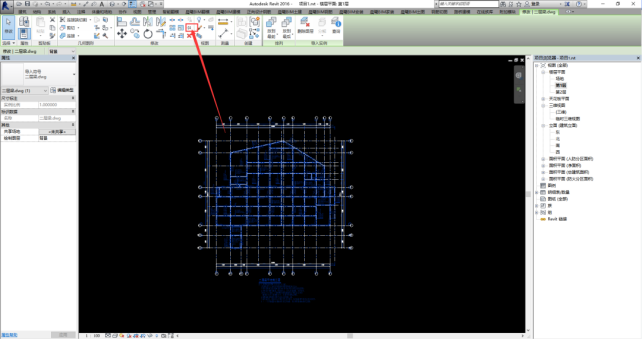

图纸对齐（移动）

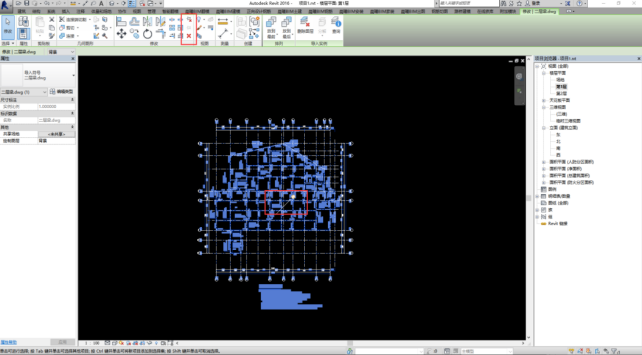

图纸对齐（锁定）
图纸对齐（锁定）
5、链接CAD图纸注意事项？
操作过程：
①点击【链接CAD】功能；
②选择需要的图纸；
③选择三要素：【仅当前视图】、【导入单位：毫米】、【定位：自动-中心到中心】。——带记忆功能，一次设置，反复使用。

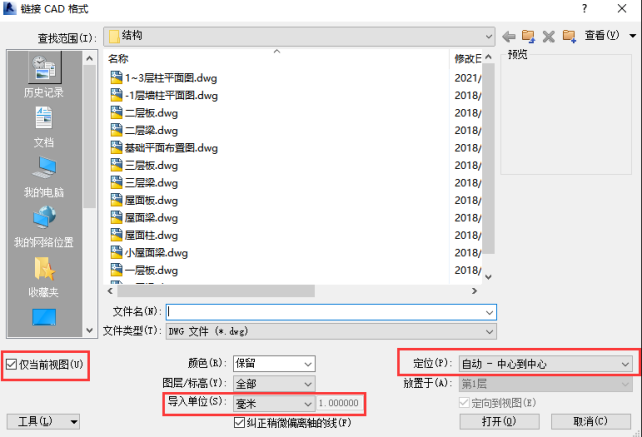

链接CAD三要素
6、实用功能：图纸显隐
功能使用剖析1：
控制CAD图纸的显示和隐藏。（对多张图纸同时存在的显示和隐藏，方便快速索引需要的图纸）

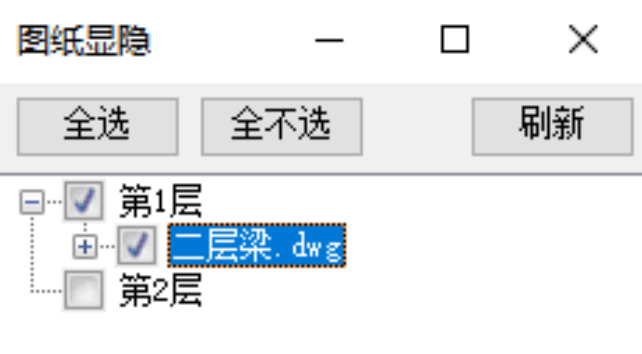

图纸显隐（图纸）
功能使用剖析2：
对图层的显示和隐藏，可应用于模型核对等需求。

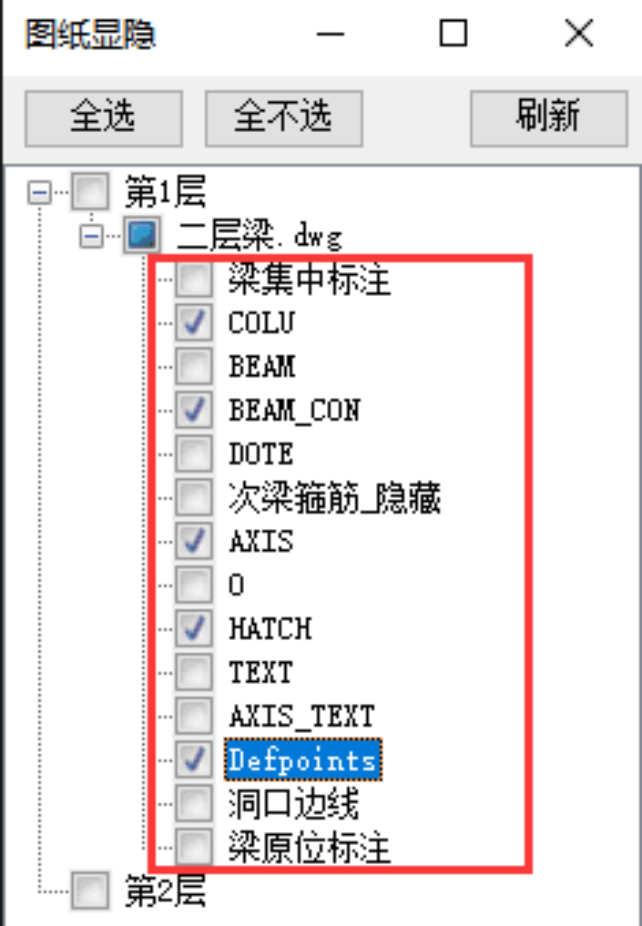

图纸显隐（图层）
操作过程：
①在选项卡上选择【晨曦BIM翻模】，在工具栏中单击【图纸显隐】；
②在弹出的【图纸显隐】对话框中勾选或不选楼层信息；
③点击刷新，实现CAD图纸的显示或隐藏。

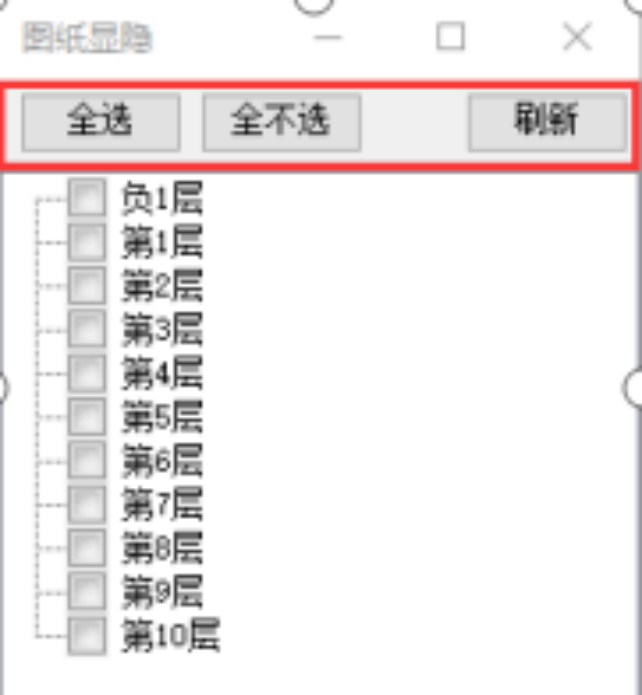

图纸显隐
