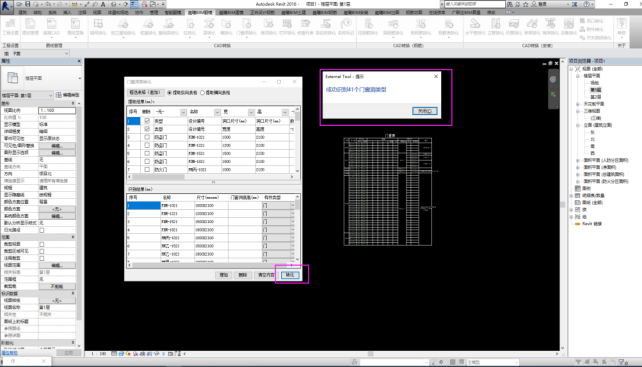

①在选项卡上选择【晨曦BIM翻模】，点击【门窗洞表转化】弹出转化界面；

②框选表格提取门窗洞表数据，根据框选的识别信息核对；

③选择转化。

2-2门窗洞表转化（后）

常见问题

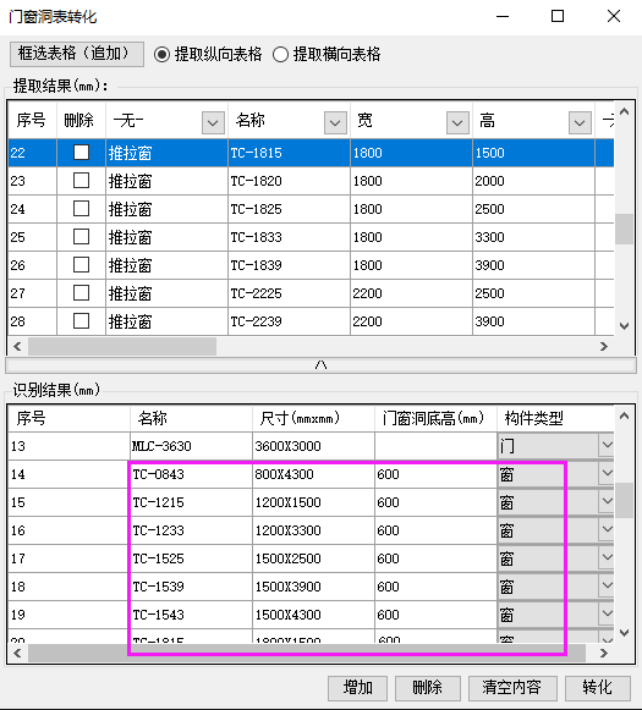

①窗户的底高在识别门窗洞表时能一起识别吗？

回复：可以的，门窗洞表中有窗户的底高参数信息，会在识别结果处显示。

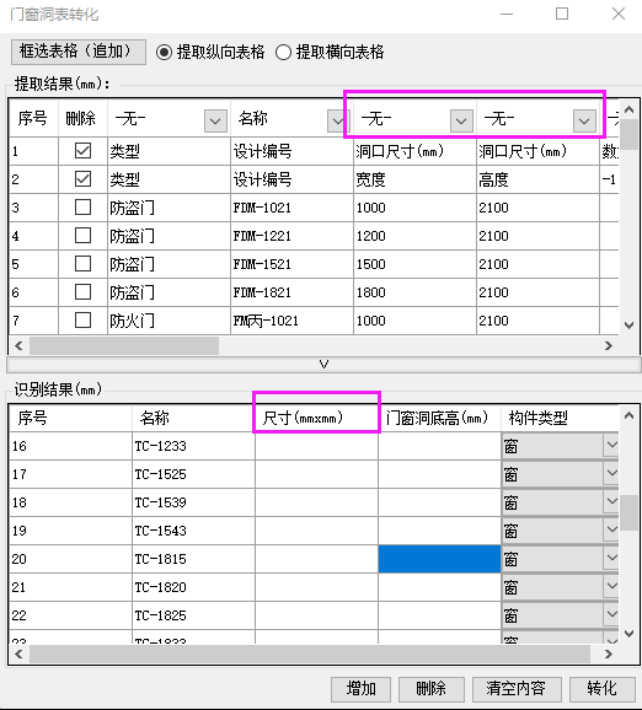

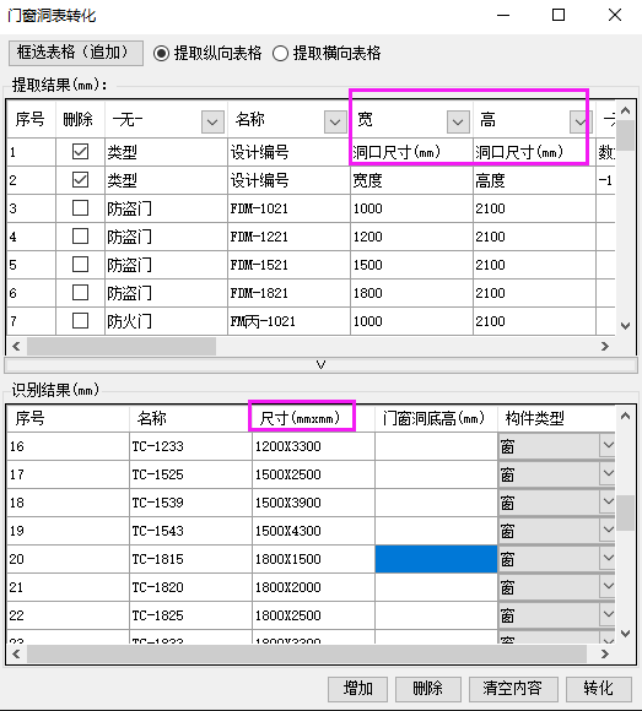

②门窗表转化后识别结果没有对应的尺寸信息，是没有转化成功吗？

回复：提取结果栏确认首行洞口尺寸有无对应尺寸信息。

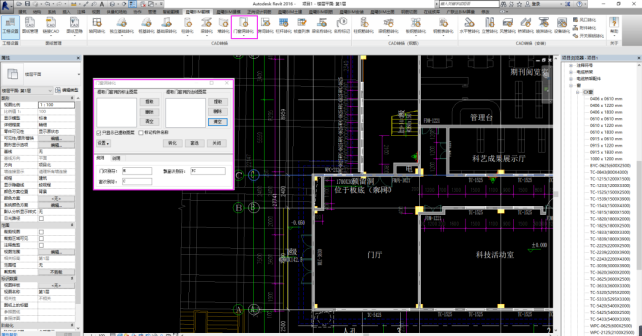

①在选项卡上选择【晨曦BIM翻模】，点击【门窗洞转化】弹出转化界面；

②点击左下角【设置】，设置门窗识别符；

③提取相应的标注、边线图层；

④选择需要转化方式。

2-5门窗洞转化（前）

2-6门窗洞转化（后）

常见问题

①提取门窗洞图层转化显示为0个，这种情况怎么处理？

回复：是否有先对门窗洞表提取转化呢？

②图纸命名为防盗门，软件能翻模出防盗门的款式吗？

回复：软件暂时不支持防盗门实际款式，翻模后构件的命名与图纸命名一致，工程量没有问题。

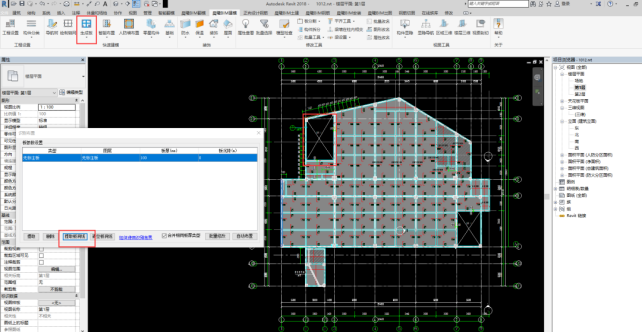

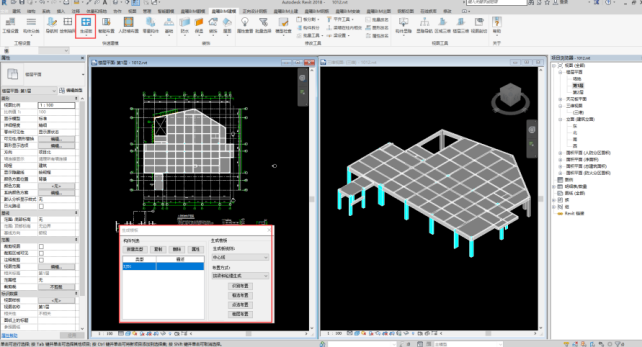

①新建楼板类型；（注意：可根据实际楼板命名，方便区分工程量）

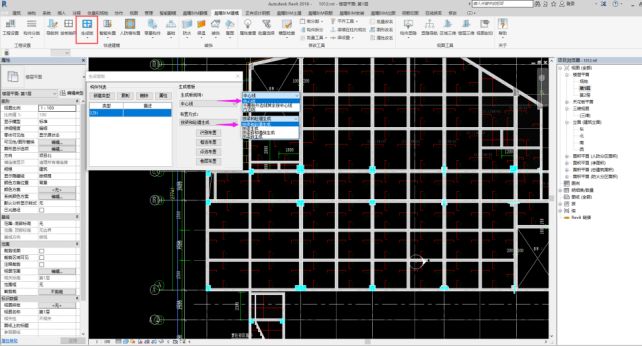

②选择生成板规则及布置方式；

③选择对应的生成方式。

2-8生成楼板（后）

常见问题

①软件在翻模过程中会判断识别沉降板吗？

回复：会根据图纸标注情况自动判断是否沉降。

②板洞线会自动判断识别吗？

回复：会的，通过识别布置中选择图纸提取板洞线后，软件会根据提取到的板洞线图层作出判断。

2-9提取板洞线

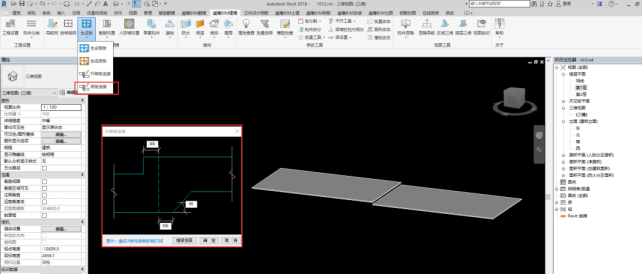

①选择功能，选择需要连接的两块现浇板；

②设置升降板连接尺寸参数；

③确定后生成构件。

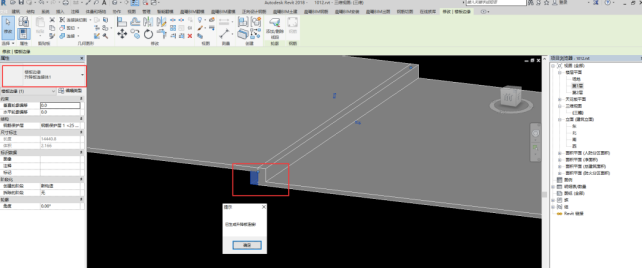

2-11升降板连接（布置后）

常见问题

①使用功能时，提示构件未分类，功能用不了？

回复：选取的板需要分类为现浇板。

②功能在使用过程中，总感觉不好用，有时候布置不成功？

回复：使用功能之前自行检查：两块板投影线是否有重合的板边，通俗的来说：俯视图看下去有相切；两块板顶面和底面是否是不同高，至少有一个面存在高差。
