在桥梁结构有警示和引导作用的除了各种标示牌，标线也承担了此种作用，它属于交通标志标线系统的一部分，与交通信号灯、交通标志等其他交通设施一起，共同构成了完整的交通管理系统。

桥梁标线极其重要，它通过明确的线条和符号，为驾驶员提供明确的行驶方向和车道指示，帮助他们了解桥梁的结构和布局，从而更加准确地驾驶；标线中的某些特定图案或颜色，如中心线、车道分隔线、边缘线等，都具有提醒和警示的作用。标线遵循一定的规范和标准，可以提醒驾驶员注意行车安全，避免越线或违规行驶，提高行车安全性，如图1-1所示。

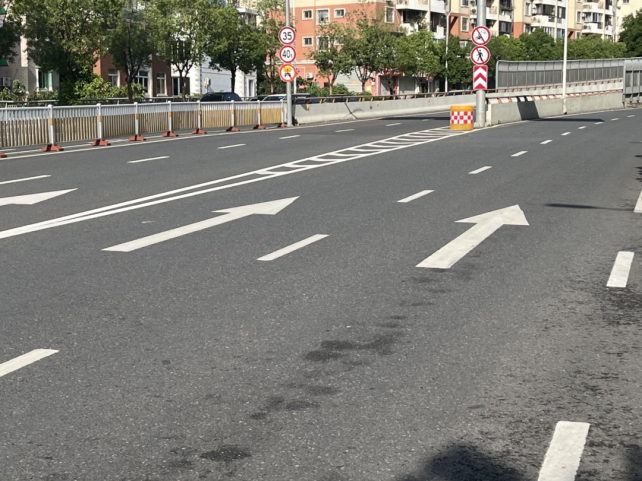

1-1桥梁标线图

因为标线有不同的类型与特征，例如中心线，位于桥梁中心的一条纵向线条，通常为黄色或白色，用于分隔对向行驶的车辆，提醒驾驶员保持在自己的车道内行驶、车道分隔线，分隔同向行驶的不同车道的线条，可以是实线或虚线，实线表示该车道之间不允许变道，而虚线表示在安全条件下可以变道等等。所以标线建模时使用的族也是不同的，revit建模时就需要先选择族，若布置为实线标线就根据图纸进行绘制或拾取线布置，若为虚线则布置时需注意间隔再放置，操作较为费时，可使用我们的标线建模功能减少布置时间。

接下来详细介绍这两种方式的不同操作方式。

①插入→链接CAD，将标线CAD底图链接到Revit中。

②选中需要布置的标线族。

③虚线标线，拖动标线族按照图纸间距进行放置即可；

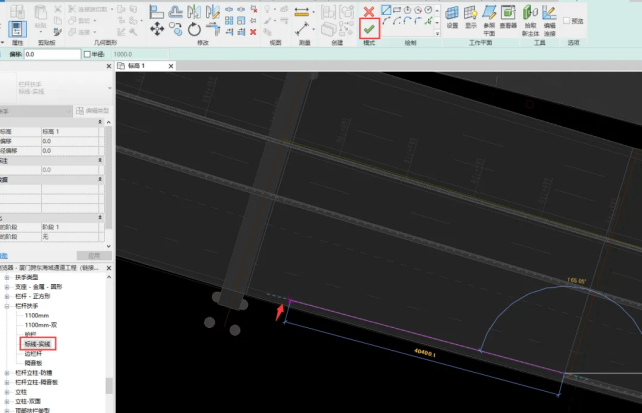

④实线标线，需绘制或拾取CAD线布置，点击上方√，标线会生成到图纸上对应位置上，如图2-1所示。

2-1标线放置

⑤重复①-④，直至完成所有标线都放置完成。

人工重复以上步骤的话会占用很大的时间成本，如果这些重复的操作交由工具来执行的话，能提高多少工作效率，节约多少时间成本呢？

①在平面视图中导入道面CAD图纸,点击插入→链接CAD。

②在BIM工匠（桥梁）选项卡中选择【标线建模】，弹出路灯建模界面窗口；

③选择实线建模，下拉切换标线族；

④选择虚线建模，下拉切换标线族且需输入虚线中心点间距值；

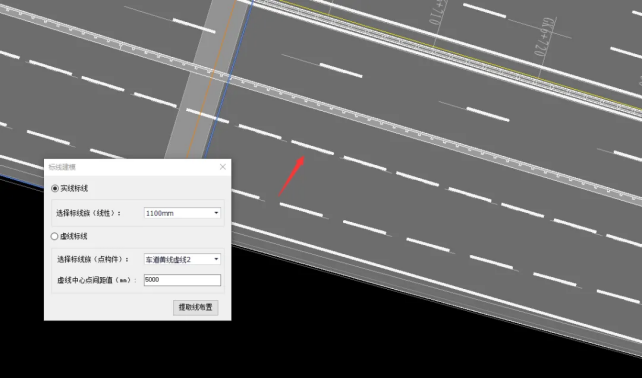

⑤设置完成后，点击提取线布置，拾取CAD线，即可生成标线，生成实线标线如图2-2所示，生成虚线标线如图2-3所示。

2-2实线标线

2-3虚线标线

通过上述几个简单操作，能快速完成标线创建。

①标线建模功能中过滤了什么族？

回复：实线标线针对栏杆族，只要是栏杆扶手的都可以在本功能中使用；如图2-4所示；虚线标线只要是停车场下方的都会过滤进入界面，也都可以在本功能中使用，如图2-5所示。

2-4实线标线过滤

2-5虚线标线过滤

②可选中多条CAD线吗？

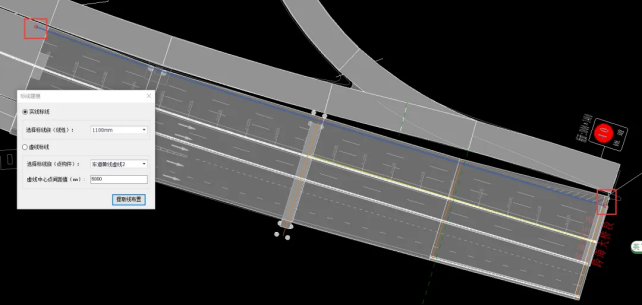

回复：可选中多条连续的CAD线，选中线头尾会用云线圈出作为提示，生成标线后会自动删除提示云线。如图2-6所示。

2-6云线提示

③虚线标线中需填写的虚线中心点间距值是代表什么？

回复：表示的是前一个虚线标线中心到后一个虚线标线的中心的间距，用来使虚线标线按固定数值生成，如图2-7所示。

2-7未识别处云线圈出

3-1 使用工具前后效率对比
