随着建筑行业的蓬勃发展，BIM（建筑信息模型）技术正引领着一场深刻的行业变革。作为BIM技术领域的佼佼者，晨曦BIM工匠凭借其卓越的三维建模技术和数据集成能力，在建筑设计、施工及运维的全生命周期管理中扮演着至关重要的角色。柱作为建筑结构的关键支撑元素，其设计的精确性和效率直接关系到建筑物的稳定性和施工周期。因此，利用晨曦BIM工匠的柱转化功能，实现CAD图纸到Revit三维模型的快速转换，成为了提升设计精度、缩短工期、推动设计与施工无缝对接的重要途径。

晨曦BIM工匠的柱转化功能，正是为解决传统柱设计过程中的繁琐与低效而诞生的。该功能能够将CAD图纸中的柱数据无缝对接到Revit中，通过智能识别与转换，快速生成三维柱模型。这一转变不仅极大地提升了设计效率，更降低了因人为操作失误带来的风险。同时，三维柱模型能够直观地展示柱与建筑结构其他部分的空间关系，为后续的施工模拟、碰撞检测等环节提供有力支撑，加速了设计与施工的一体化进程。

1、高效精准：柱转化功能通过智能化的识别算法，能够准确快速地提取CAD图纸中的柱信息，并将其转化为Revit中的三维模型，大大提高了设计效率。

2、灵活易用：提供多种转化方式，如点选转化、框选转化、一键转化等，满足不同场景下的需求，使得操作更加便捷灵活。

3、深度定制：支持高阶转化规则设置，用户可以根据实际需求对转化规则进行个性化定制，满足更深层次的设计需求。

4、智能核查：转化完成后，系统自动进行核查，确保模型的准确性，减少了后续修改与调整的工作量。

1、选择【晨曦BIM通用】，利用【链接CAD】功能，选择柱CAD图纸到软件绘图区域中（如果已经导入了CAD图则此步可省略）；

2、点击【柱转化】功能，弹出柱转化界面；

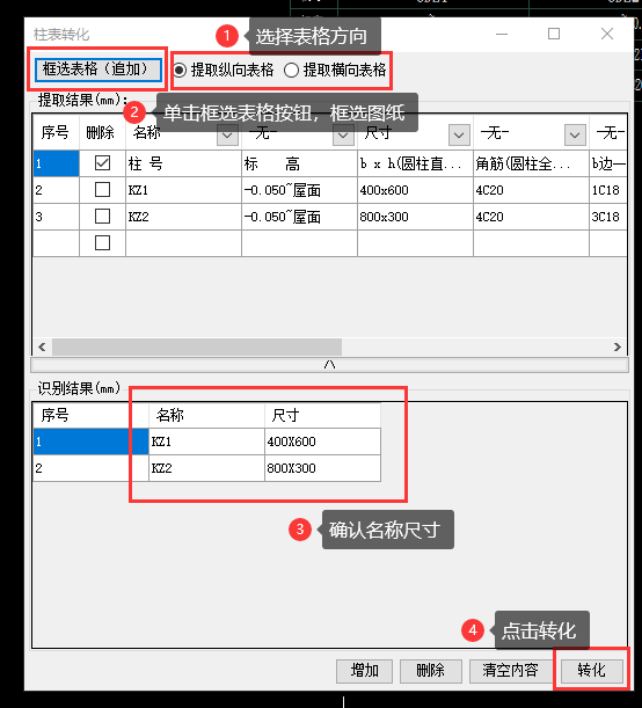

3、点击“识别柱表”，可弹出识别柱表界面，进行柱表的框选转化，如图2-1所示；

4、在柱转化界面点击“提取”功能，在绘图区域中的 CAD 中任意选择一个柱标注，其它同图层的标注将被隐藏，代表已被提取，提取全部标注后单击右键点击取消或者按“ESC”键一次退出提取操作，此时只显示已提取的所有内容；

5、提取完成后，对柱进行转化，一键转化完成后弹出“成功识别*个柱”提示框，柱转化完成，点选转化与框选转化不弹提示。

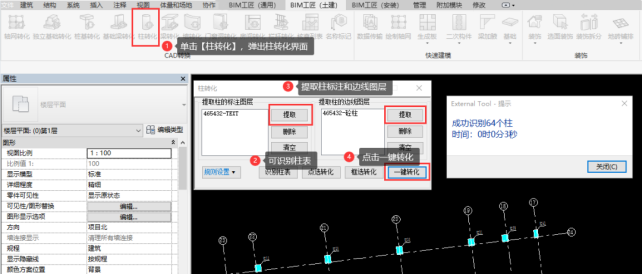

(1) 要点击“一键转化”按钮，软件会自动一键转化所提取的所有柱，并弹出核查列显示在工作界面，如图2-1所示；

(2) 点击“点选转化”按钮，在绘图区域中的 CAD 中，鼠标左键点击柱内部区域任意一点，软件会将选中的柱进行转化，可连续点击进行转化，直至右键退出或ESC退出操作；

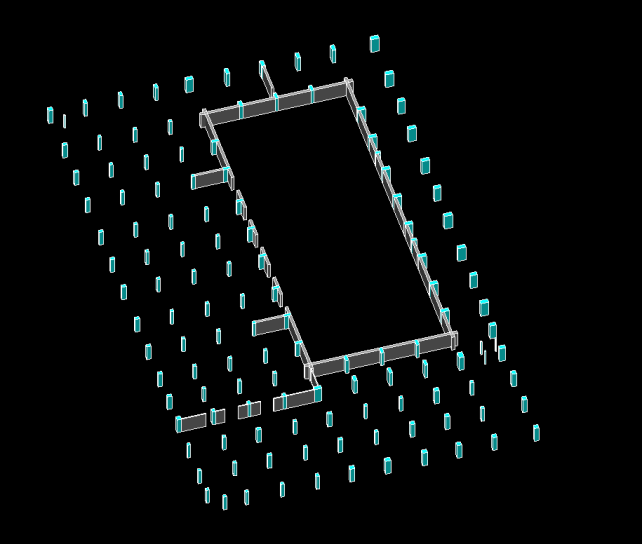

(3) 点击“框选转化”在绘图区域中的 CAD 中，框选转化的柱子，软件会将选中的柱进行转化，可连续进行框选转化，直至右键退出或ESC退出操作，如图2-2所示。

图2-1

图2-2
