晨曦BIM智能工具
晨曦BIM智能工具是晨曦科技结合人工智能技术自主研发的可无缝对接主流建模平台的BIM引擎。帮助用户简化操作步骤、提高建模效率，完成土建、钢筋、安装的快速出量。

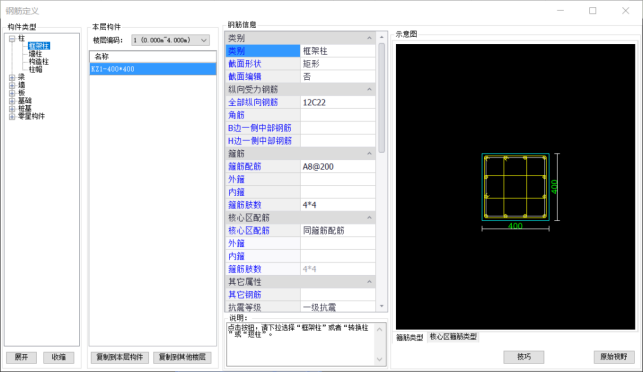

晨曦BIM钢筋-配筋信息输入
钢筋搭接设置
用于输入配筋信息，设置同名称构件的计算设置、节点设置等与钢筋计算相关的内容。
操作步骤
1、 点击【晨曦BIM钢筋】选项卡，【钢筋定义】功能，弹出钢筋定义窗口；
2、在“构件类别”面板下选择要输入配筋信息的构件类型节点；
3、在“本层列表”面板中选择要输入配筋信息的构件名称，在“钢筋信息”面板中单击单元格，输入新数值或下拉选择其他属性值；
4、修改结束，按下enter键完成信息修改。
说明
1、可在该功能中配置钢筋信息的构件类型有：
(1) 基础部分：独立基础、桩承台、承台梁、基础梁（集中标注）、柱墩、后浇带、桩基；
(2)上部主体结构：框架柱、墙柱、框架梁（集中标注）、非框架梁（集中标注）、连梁、暗梁、砼墙、砌体墙（通长筋）、柱帽；
(3) 零星构件：栏板；
(4) 二次构件：圈梁、构造柱、过梁、窗台。

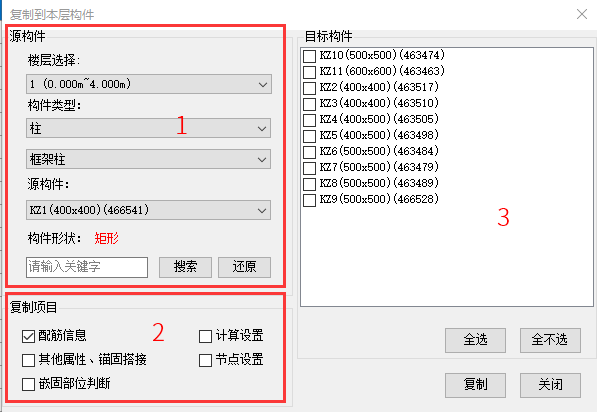

复制到本层构件
使用背景
用于将本楼层中某一个构件配置好的配筋信息以及其它和计算要用的相关信息复制到其他构件中去。
操作步骤
1、点击【复制到本层构件】，选择要复制的源楼层、源构件；
2、勾选要复制的项目，勾选目标构件；
3、点击【复制】，视图中显示进度条，进度条刷新完成，提示“复制成功”，完成复制。

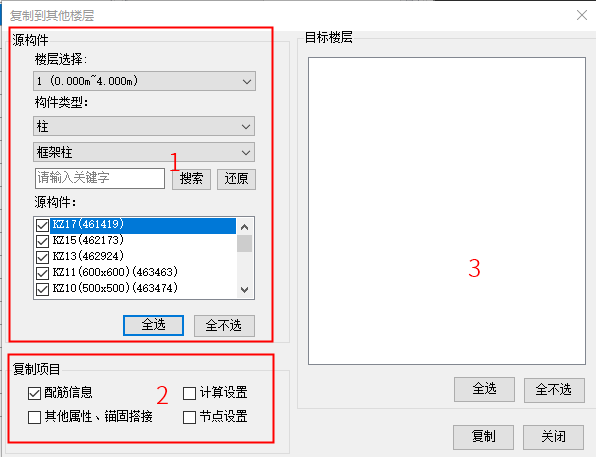

复制到其他楼层
使用背景
用于将本楼层中某一个构件配置好的配筋信息以及其它和计算要用的相关信息复制到其他楼层构件中去。
操作步骤
1、点击【复制到其他楼层】，选择要复制的源楼层、源构件；
2、勾选要复制的项目，勾选目标构件；
3、点击【复制】，视图中显示进度条，进度条刷新完成，提示“复制成功”，完成复制。

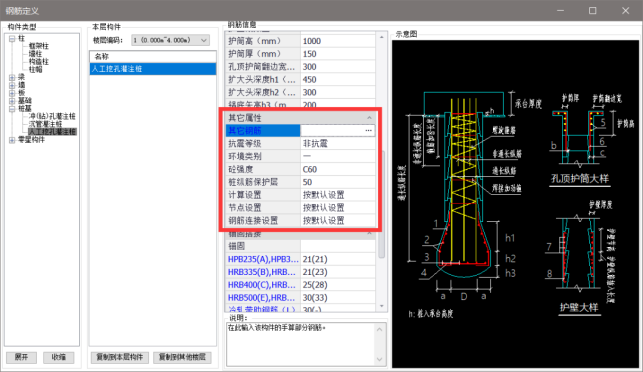

桩基
操作步骤
1、点击【晨曦BIM钢筋】选项卡，【钢筋定义】功能，弹出钢筋定义窗口；
2、“构件类别”面板中选择桩基节点；
3、在“钢筋信息”面板中配筋信息单元格中输入配筋信息。
说明
1、支持冲孔灌注桩和沉管灌注桩、人工挖孔灌注桩三种桩基类型的计算；
2、人工挖孔灌注桩仅支持输入工程量，暂无钢筋实体布置；
3、“钢筋信息”面板下的“构件属性”组别中参数与示意图中标注一一对应；
4、界面下方“说明”内容详细说明支持输入的配筋格式；
5、在“其它属性”可针对不同名称的构件单独修改其保护层、砼强度等级、计算设置、节点设置和根数取整方式等。
