挖箱底的“宝藏”来啦!—电梯井壁

新闻来源: 阅读数量:138 更新日期:2024/2/29


1、电梯井壁

操作过程

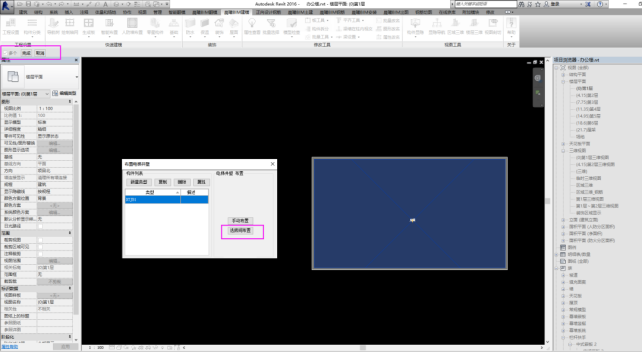

①在选项卡上选择【晨曦BIM建模】—零星构件,选择【电梯井壁】功能;

②新建类型,选择手动布置或选房间布置。

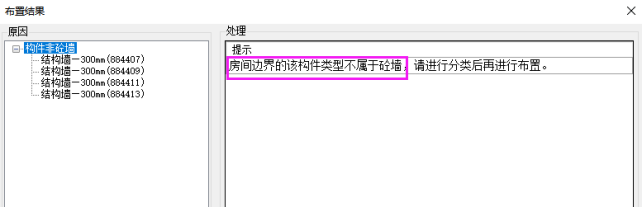

注意:布置之前需提前将构件分类为砼墙,否则无法正常生成。

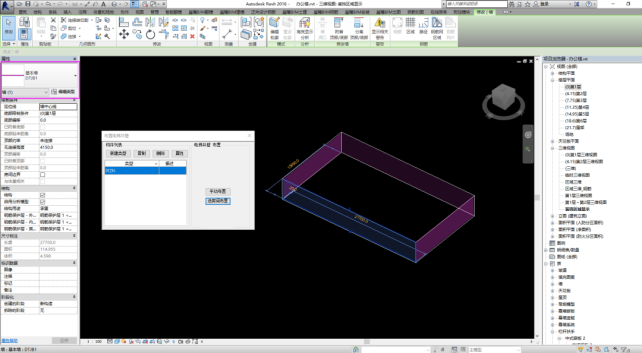

2-1布置结果

此处以布置房间为例:


2-2布置电梯井壁(前)


2-3布置电梯井壁(后)

布置完成后,会有小伙伴提出疑问:怎么选择电梯井壁后,工程量没有,是空白的呢?

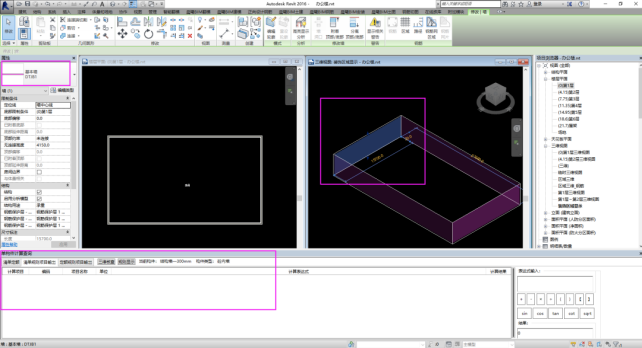

2-4电梯井壁工程量

电梯井壁依附于砼墙生成,若需要查看工程量,则选择砼墙,计算项目会显示项目名称:【电梯井壁面积】。

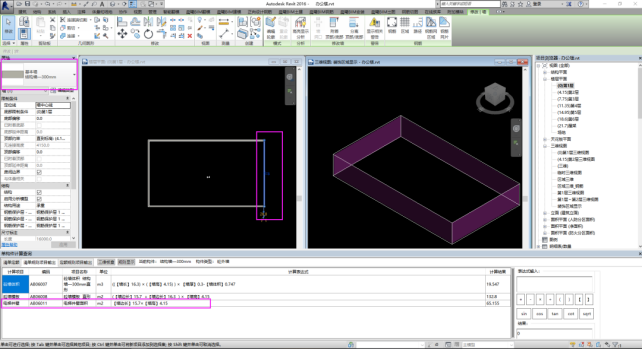

2-5电梯井壁工程量(面积)

通过选择依附的砼墙查看工程量会发现电梯井壁计算的为面积,那支模的模板超高工程量如何计算呢?是否需要布置实体,还是软件能直接计算呢?

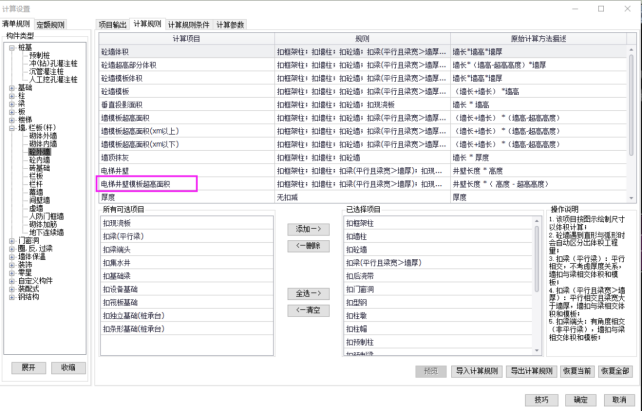

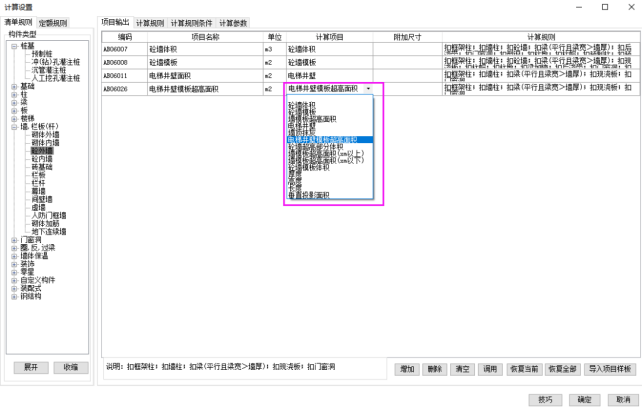

可以先通过晨曦BIM土建模块下方的【计算设置】功能,找到砼墙的计算规则,会发现有一条是电梯井壁模板超高面积计算,需要在项目输出栏新增该条,即工程量输出栏会显示。


2-6计算规则


2-7项目输出

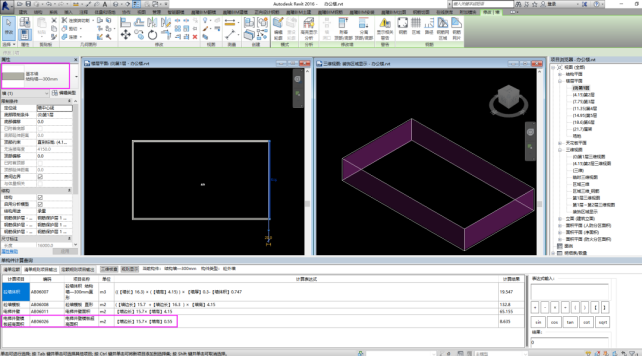

2-8电梯井壁模板超高面积

常见问题

①不小心再次点击批量布置,此时是否会由于重复布置导致工程量变多?

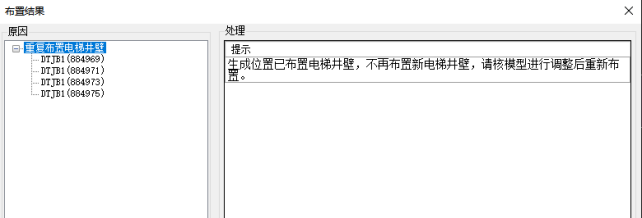

回复:重复布置软件会自动作出判定,且会有布置结果提示框:提示重复布置构件,不会出现工程量变多的情况。


2-9布置结果

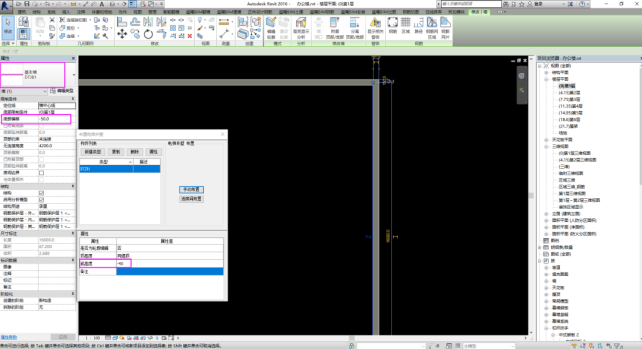

②底高度是否支持人为调整?电梯井壁的底高需要向下偏移50。

回复:在功能界面选择属性设置底高度,生成后的实体底部进行偏移。(+为正值,-为负值)


2-10电梯井壁属性
