晨曦BIM智能工具
晨曦BIM智能工具是晨曦科技结合人工智能技术自主研发的可无缝对接主流建模平台的BIM引擎。帮助用户简化操作步骤、提高建模效率,完成土建、钢筋、安装的快速出量。
工程设置
使用背景
工程设置由工程属性、楼层设置、结构说明、算量设置、钢筋设置和分类规则这六个部分组成,从工程图纸上提取与此界面相关的工程信息并予以输入,点击下一步直至完善工程所需信息,最后点击保存。

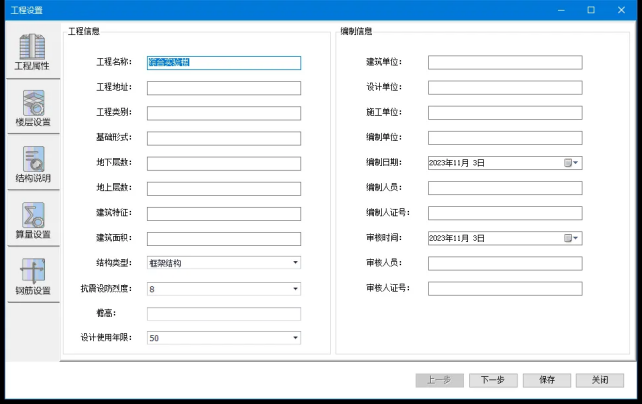

操作步骤 1、在选项卡上选择【晨曦BIM钢筋】,点击【工程设置】功能弹出功能界面; 2、支持设置工程属性、楼层设置、结构说明、算量设置、钢筋设置; 3、工程属性:可对当前工程的基本信息进行编辑和完善,包括工程信息、结构类型、编制信息、抗震设防烈度和设计使用年限等,单击要修改的单元格,输入文字或下拉选择内容,点击右下角【保存】按钮,完成设置,如图8-1所示;
图8-1

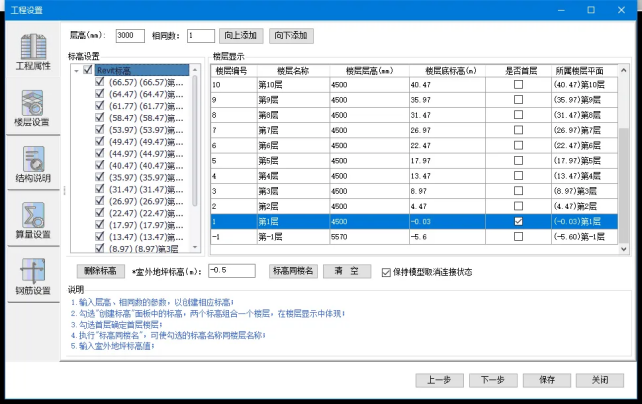

4、楼层设置:是用于设置工程的楼层数、层高,根据图纸要求建立标高,通过两个标高的建立形成一个楼层的概念,按照从下到上的顺序依次添加,如图8-2所示;
图8-2

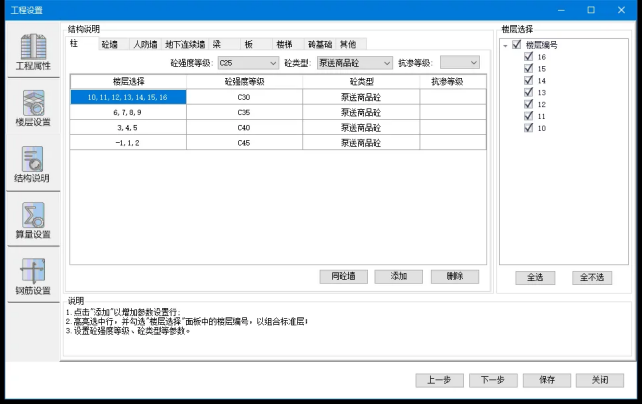

5、结构说明:用于对各构件类型的砼强度等级进行设置,根据图纸设置不同楼层的混凝土强度等级,在楼层选择中勾选需要设置的楼层,点击“添加”以增加参数设置行,在参数设置行中设置砼强度等级、砼类型等,如图8-3所示;
图8-3

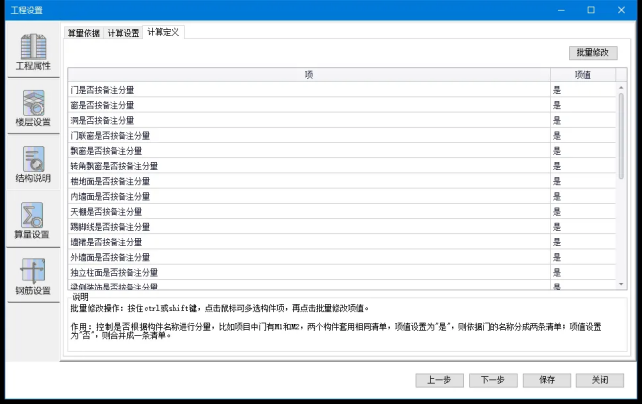

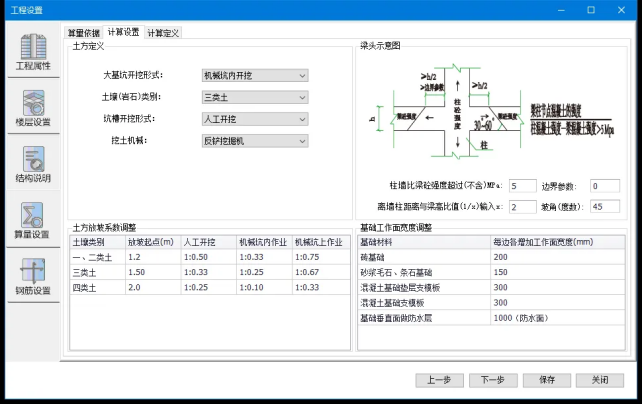

6、算量设置:包括算量依据、计算设置、计算定义三个部分。可切换不同省份的清单定额、计算规则等,如图8-4所示;计算设置可对土方定义、梁头、土方放坡系数、基础工作面宽度等参数进行修改,如图8-5所示;计算定义控制是否根据设置条件进行分量,如图8-6所示;算量设置的内容主要是针对土建出量部分;
图8-4
图8-5
图8-6

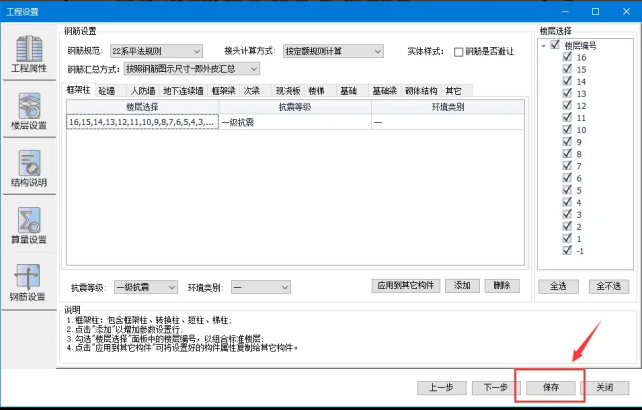

7、钢筋设置:在钢筋设置界面可对钢筋规范、接头计算方式、钢筋汇总方式、抗震等级和环境类别等内容进行设置,如图8-7所示;
图8-7

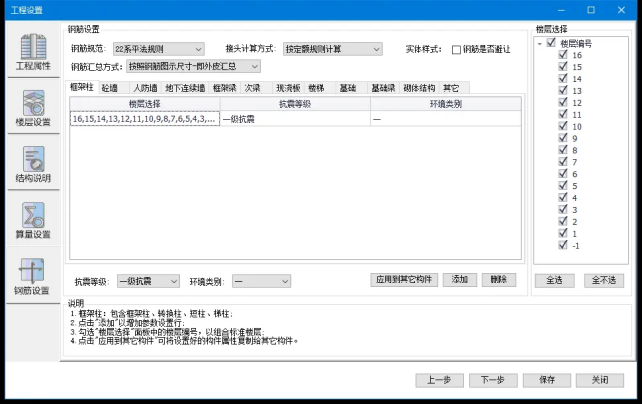

8、所有参数及信息设置好后,点击保存即可,如图8-8。
图8-8
