桩基转化
使用背景
将CAD桩基图层转化为桩基实体。
操作过程

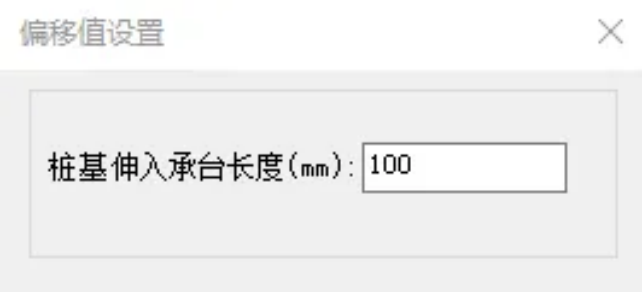

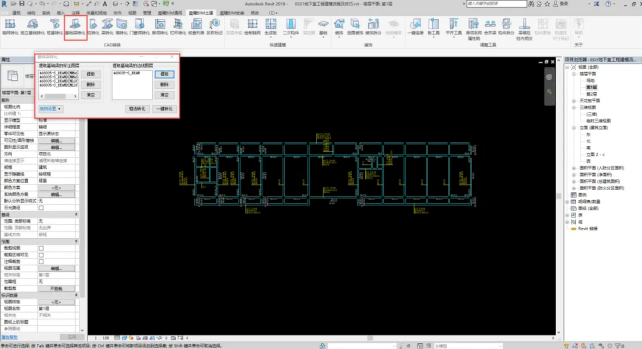

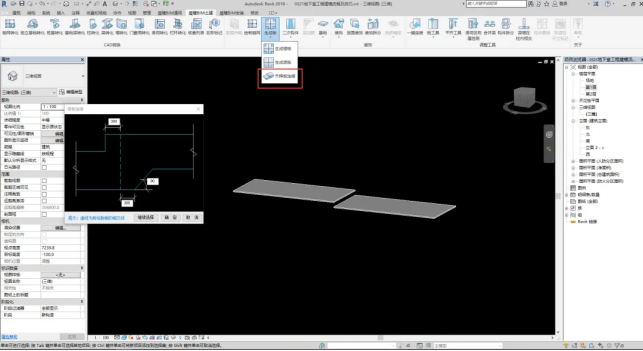

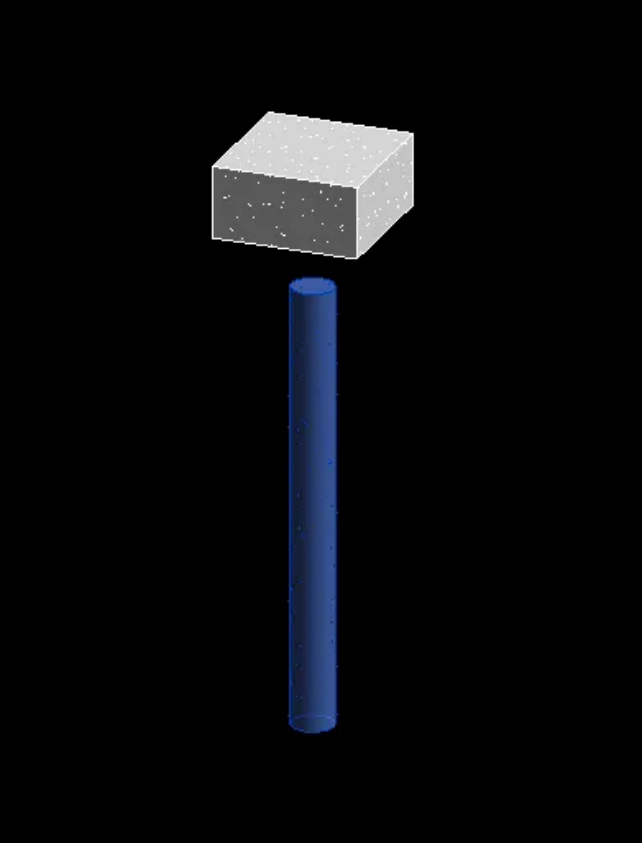

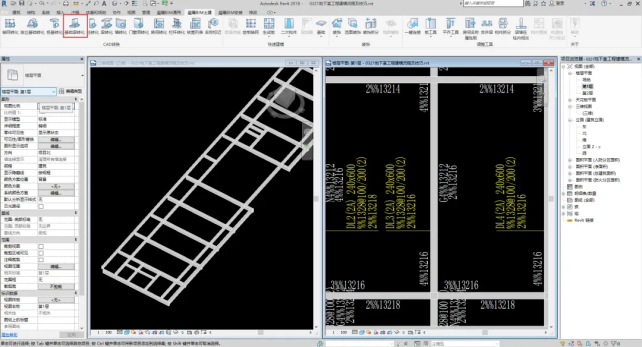

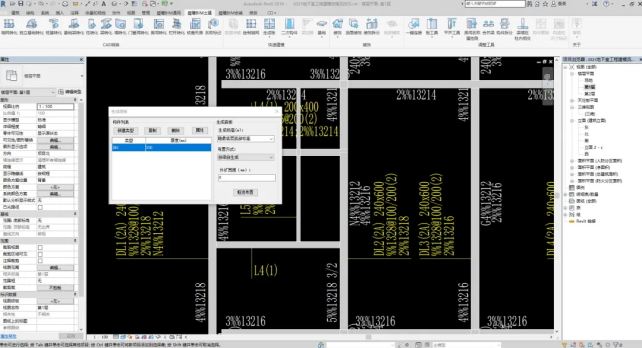

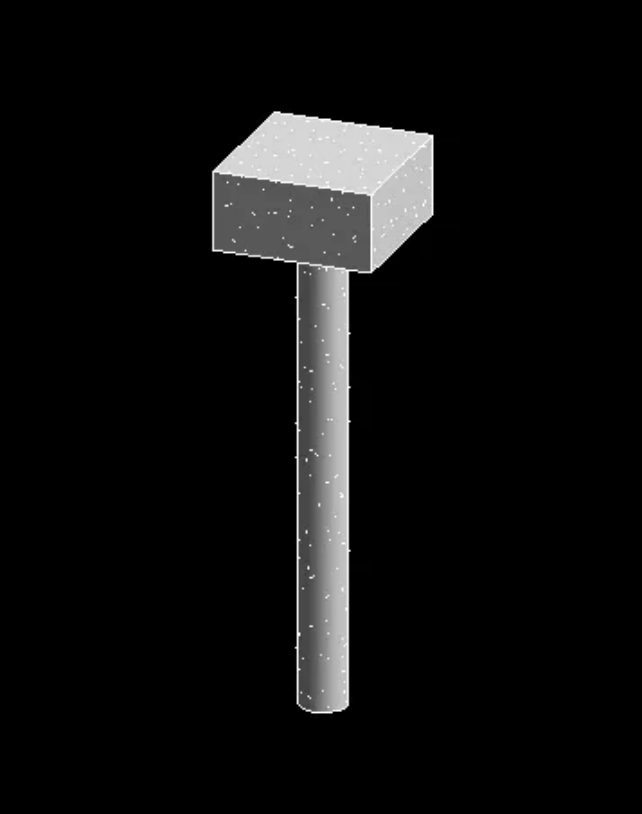

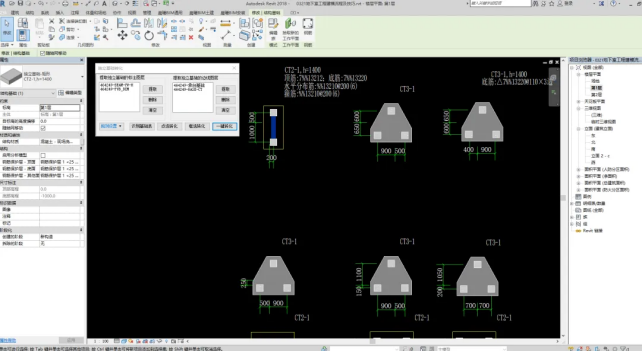

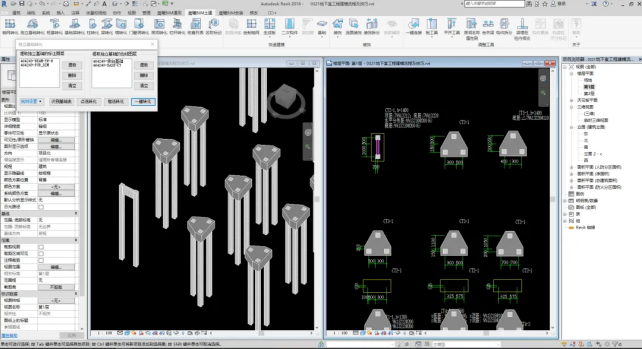

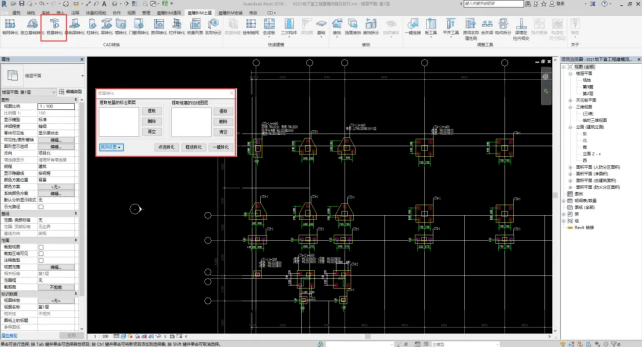

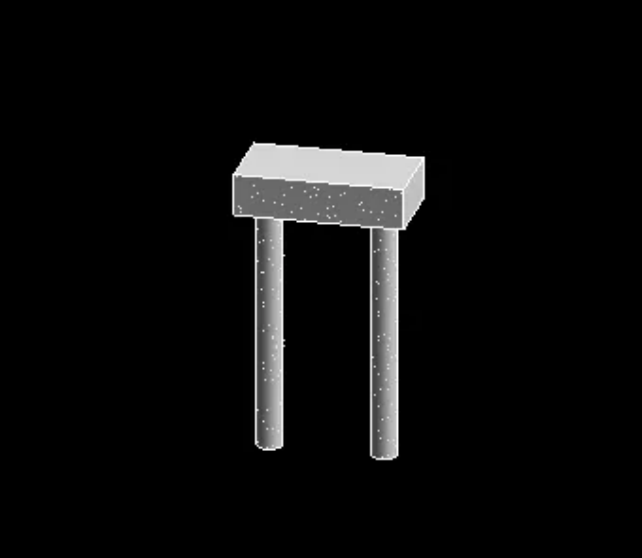

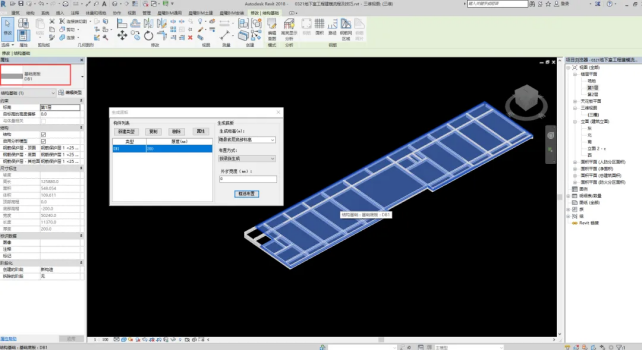

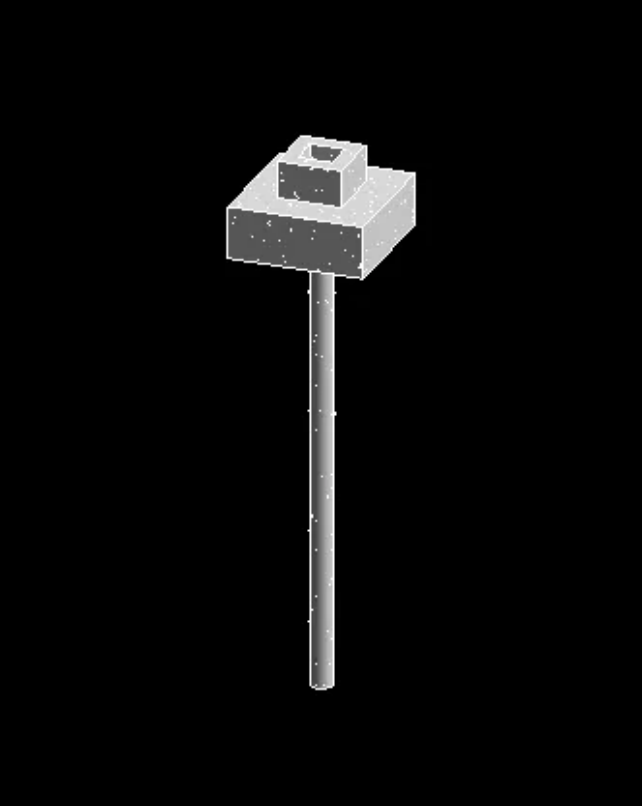

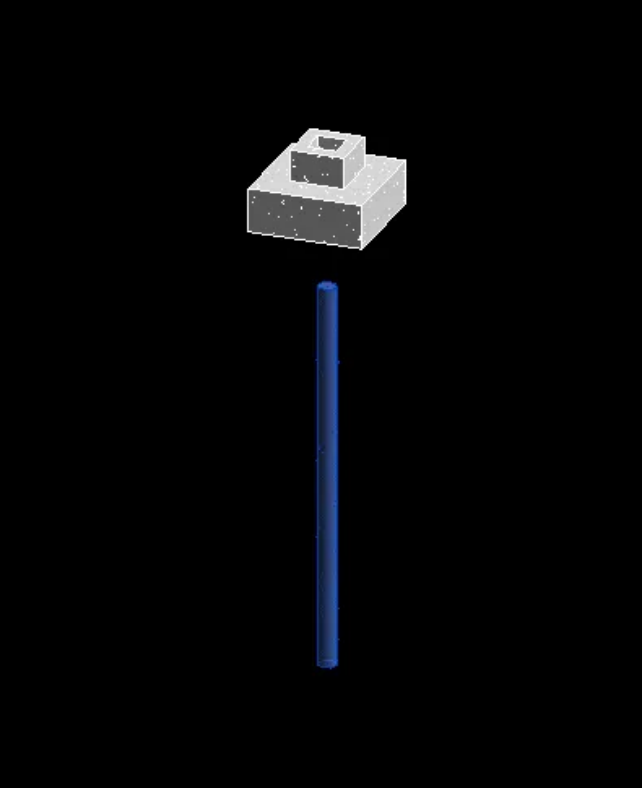

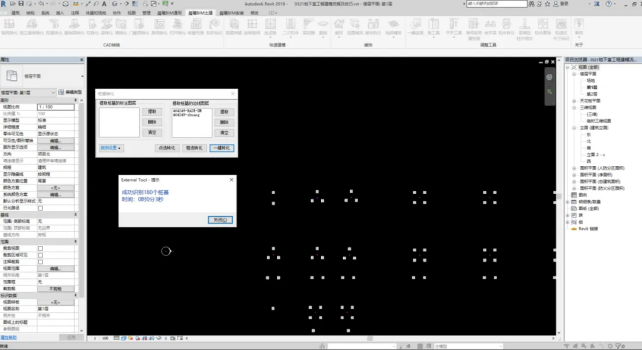

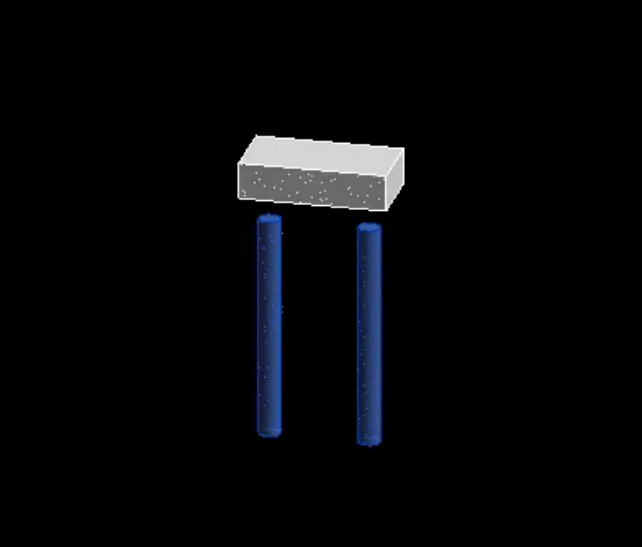

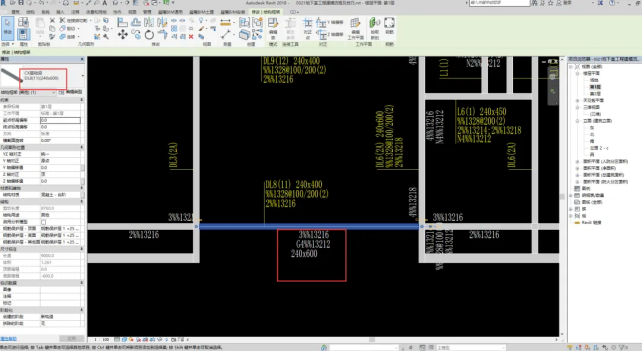

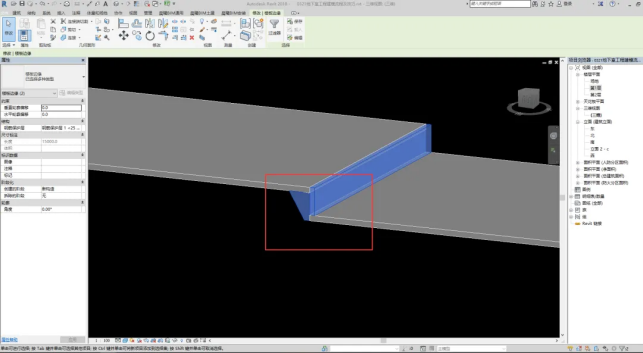

①在选项卡上选择【晨曦BIM翻模】，点击【桩基转化】弹出转化界面； ②点击左下角【设置】，设置相关属性（长度、标高等）； ③桩基标注提取相应的标注、边线图层； ④选择需要的转化方式。 2-1桩基转化（前） 2-2桩基转化（后） 常见问题 ①目前支持桩基转换类型有哪些？ 回复：预制桩、冲（钻）孔灌注桩、沉管灌注桩、人工挖孔灌注桩。 独立基础转化 使用背景 将CAD独立基础图层转化为独立基础实体。 操作过程 ①在选项卡上选择【晨曦BIM翻模】，点击【独立基础转化】弹出转化界面； ②点击左下角【设置】，设置相关属性（厚度、标高等）； ③独立基础标注提取相应的标注、边线图层； ④选择需要的转化方式。 2-3独立基础转化（前） 2-4独立基础转化（后） 常见问题 ①翻模过程中常出现构件翻不出来？ 解决方法：确认规则处周长的范围是否满足图纸，若不满足，手动进行更改； ②翻模出来后的基础厚度、顶标高如何设置？ 解决方法：在翻模之前规则处是否有设置厚度、标高参数信息。 注意：该处单位为(m);该处设置的标高是指多数的标高，若有个别高度不同，翻模后手动调整修改。 手动调整修改方式：以ZJ1（1200*1200）为例： 翻模后的高度为0.000，根据图纸所示应为1.500，在属性界面输入偏移值（﹢1500：向上偏移1500mm；-1500：向下偏移1500mm）。 基础梁转化 使用背景 将CAD基础梁图层转化为桩基实体。 操作过程 ①在选项卡上选择【晨曦BIM翻模】，点击【基础梁转化】弹出转化界面； ②点击左下角【设置】，设置相关属性（名称前缀、标高等）； ③基础梁标注提取相应的标注、边线图层； ④选择需要的转化方式。 2-5基础梁转化（前） 2-6基础梁转化（后） 常见问题 ①一根梁有多跨数，某一跨的原位标注尺寸与集中标注尺寸不一致情况，软件能否自动识别判断？ 回复：软件会根据原位标注信息自动识别判断，如DL8(11) 240*400,集中标注的高度为400，但某跨的高度为600。 2-7基础梁转化（识别原位标注尺寸） 桩顶平承台底 使用背景 根据设置参数，将建筑模型构件桩基的顶标高自动调整到相对应的承台底。 操作过程 ①点击【桩顶平承台底】功能，弹出偏移值设置界面，输入偏移值； 2-8板合并失败提示 ②选择需要平齐的桩，点击左上角【完成】按钮； 2-9桩顶平承台底（前） ③桩基的顶标高自动调整到相对应的承台底。 2-10桩顶平承台底（后） 常见问题 ①桩构件可以与杯口基础平齐吗？ 回复：可以。 2-11桩基平齐杯口基础（前） 2-12桩基平齐杯口基础（后） ②多个桩基可以连接一个承台吗？ 2-13多桩平承台底（前） 2-14多桩平承台底（后） 回复：可以，这种承台称作群桩承台，一般用于大型建筑，如桥梁、高层建筑等。 生成底板 操作过程 ①选择功能，新建类型； ②依据图纸设立厚度、生成标高、外扩宽度等参数信息； ③选择布置方式，框选布置。 2-15生成底板（前） 2-16生成底板（后） 升降板连接 使用背景 在现浇板存在高低差时，根据图纸说明进行设置。 操作过程 ①选择功能，选择需要连接的两块现浇板； ②设置升降板连接尺寸参数； ③确定后生成构件。 2-17升降板连接（前） 2-18升降板连接（后） 常见问题 ①功能在使用过程中，总感觉不好用，有时候布置不成功？ 回复：使用功能之前自行检查：两块板投影线是否有重合的板边，通俗的来说：俯视图看下去有相切；两块板顶面和底面是否是不同高，至少有一个面存在高差。
