墙转化功能

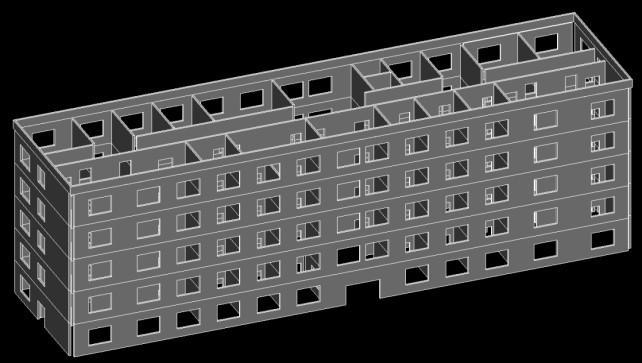

晨曦BIM工匠的墙转化功能，旨在简化模型创建与修改的复杂流程，通过智能化的工具集，帮助设计师快速将设计构思转化为精确的BIM模型。该功能将墙的二维图纸边线自动转化成三维实体模型，极大地提升了建模效率与准确性。
核心功能亮点
二维图纸到三维模型的自动转换
用户只需导入CAD图纸，系统即可自动识别并提取图纸中的关键信息，如标注、边线、尺寸等，快速生成对应的三维构件。这一功能不仅大大缩短了建模周期，还有效避免了手工建模过程中可能出现的误差。
构件属性的批量调整

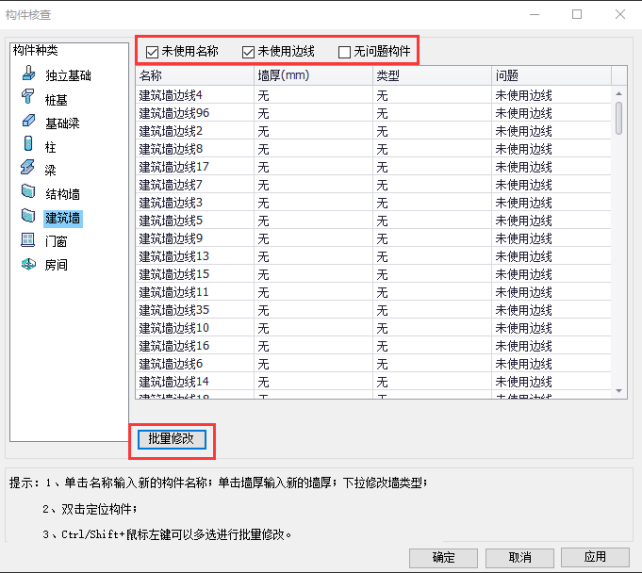

在模型创建过程中，设计师经常需要对多个构件的属性进行统一修改。使用墙转化功能，能在转化完成后，弹出核查列表，用户只需在弹出的核查列表中，定位目标构件，并设置新的属性值，系统便会自动将这些更改应用到所有选定的构件上。这一功能极大地简化了属性修改的繁琐流程，提高了工作效率。
可调整的转化规则

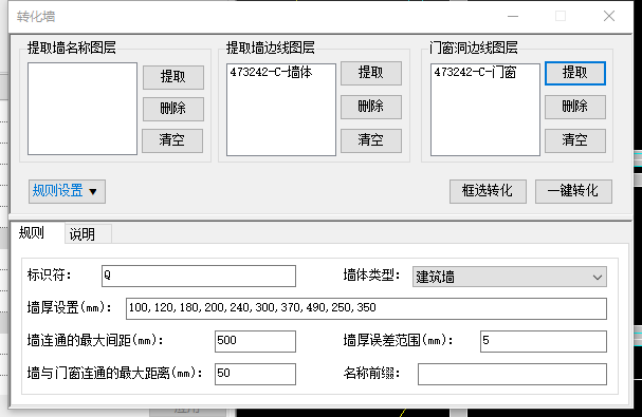

提供调整规则的窗口，对于识别的墙标识符、墙体类型、墙厚设置等等都是可根据需求进行设置的，满足不同图纸的不同要求，适用性强。
操作步骤

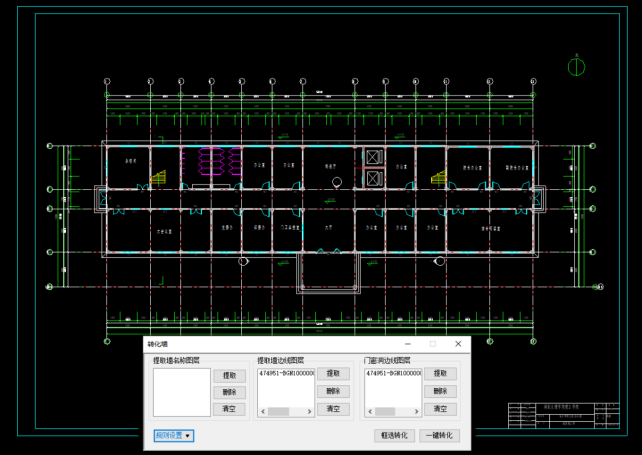

1．选择【晨曦BIM通用】，利用【链接CAD】功能，选择一张墙CAD图纸导入到软件绘图区域中（如果已经导入了CAD图则此步可省略）；

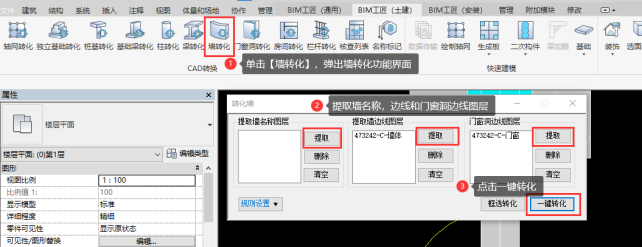

2．点击【墙转化】弹出转化墙界面；
3．在提取墙边线界面，点击“提取”，在绘图区域中的CAD中任意选择一个墙边线图层，其它同图层的边线将被隐藏，代表已被提取，提取全部边线后单击右键点击取消或者按“ESC”键一次退出提取操作，此时只显示已提取的边线图层；
4．提取完成后，点击“一键转化”或框选范围后点击“框选转化”，如图3-1所示；

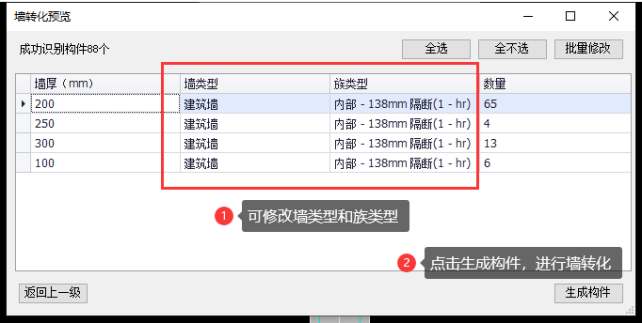

5．按钮点击后弹出墙转化预览界面，在转化预览界面可选择转化的墙类型，和选择指定的族进行转化，点击“生成构件”根据预览界面中信息进行墙转化，如图3-2所示。
图3-1
图3-2
我们诚挚地邀请您试用晨曦BIM工匠，并期待您的宝贵意见和建议。如有任何问题或建议，请随时与我们联系，我们将竭诚为您服务！
