BIM+GIS+CAD三合一，雷霆引擎是怎么做到的？

新闻来源： 阅读数量：16 更新日期：2026/8/17

从坐标对齐到统一渲染，拆解三合一融合的技术路径

在工程建设中，一个完整项目涉及三类核心数据：BIM模型承载建筑构件与属性，GIS数据承载地理环境与周边配套，CAD图纸承载施工尺寸与标注。福建晨曦信息科技集团股份有限公司推出的雷霆轻量化引擎，将这三类数据统一到同一个Web场景中，实现BIM+GIS+CAD三合一。

三合一不是简单地把三类文件放在一个页面里，而是从坐标系统一、数据格式适配、渲染调度到交互联动的全链路融合。本文将拆解雷霆实现三合一的技术路径。

一、第一步：坐标系统一——让三类数据"说同一种语言"

三合一的第一道关口是坐标。BIM模型使用项目局部坐标，以项目基点为原点；GIS数据使用经纬度（WGS84）；CAD图纸使用世界坐标系（UCS）。三者的原点、单位、朝向都不一样，直接放到一起会完全错位。

雷霆的做法是在转码阶段就把坐标统一好：

1.1 提取BIM项目基点的地理坐标

Revit模型中有一个"项目基点"参数，记录了该模型在地球上的经纬度。雷霆插件在导出时自动读取这个参数，获取模型所在位置的经度和纬度，作为后续坐标转换的锚点。

1.2 局部坐标转地理坐标

拿到基点经纬度后，雷霆将BIM中每个构件的局部坐标（相对基点的偏移量）转换为地理坐标。转换时考虑了地球曲率：纬度方向1度约对应111.32公里，经度方向则需乘以当前纬度的余弦值修正。这样，BIM模型中每个构件都获得了精确的经纬度+高程坐标。

1.3 地理坐标转Web墨卡托投影

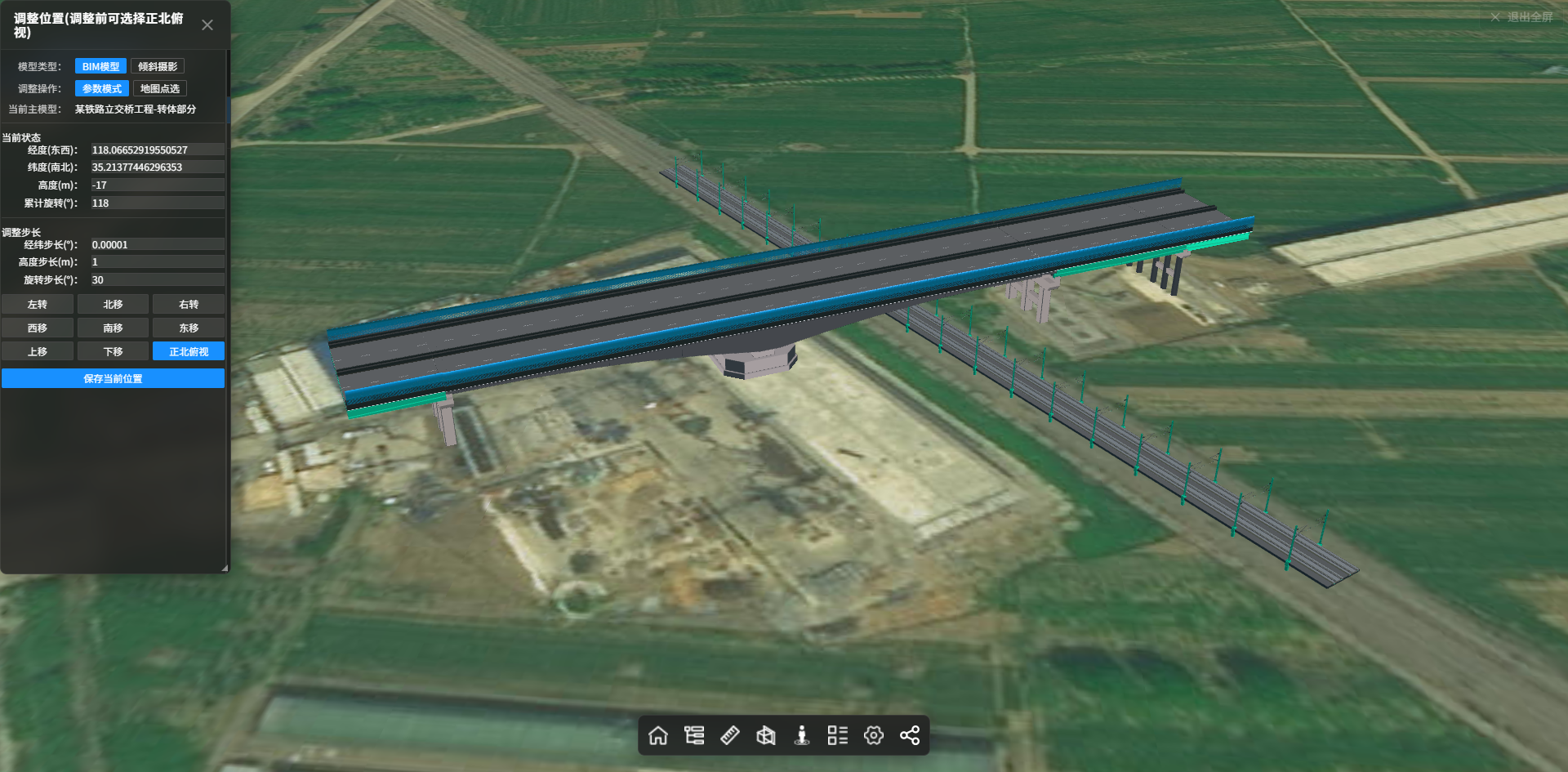

GIS数据通常使用Web墨卡托投影（EPSG:3857），这是CesiumJS等Web GIS引擎的标准坐标系。雷霆将所有构件的地理坐标统一转换为Web墨卡托坐标，BIM模型就和GIS数据处于同一个坐标系下了——放到场景里精准落位，不需要人工调偏移。

CAD图纸的坐标转换同理：读取DWG文件的坐标系信息，通过控制点配准将图纸坐标映射到Web墨卡托，使二维图纸能精确叠加在三维场景对应位置上。

二、第二步：数据格式适配——一个引擎吃进三种数据

坐标统一后，接下来要让引擎能"读懂"三类不同形态的数据。雷霆采用适配器模式，为每种源格式编写独立的提取器，但输出统一的数据结构。

关键在于：转码算法是雷霆自研的核心能力——从Revit几何提取、材质解析、属性保留到3D Tiles分块生成，整条转码链路完全自主可控，不依赖任何第三方转码服务。无论源格式是什么，最终都统一输出为3D Tiles或图层格式，为后续的统一渲染和交互打下基础。

三、第三步：统一渲染——CesiumJS撑起GIS大场景

数据准备好后，渲染层负责把三类数据画在同一个画布上。雷霆选择开源的CesiumJS作为渲染底座，看中的正是它在GIS领域的强大能力。

3.1 为什么选CesiumJS

CesiumJS是国际知名的开源3D地理引擎，由Analytical Graphics公司发起，社区活跃、生态成熟。它的核心优势在于GIS大场景处理能力：

· 3D Tiles标准——CesiumJS发起的开放数据格式，专为大规模三维数据流式加载设计，被业界广泛采纳

· 按需流式加载——不管数据量多大，引擎只加载当前视距范围内需要显示的部分，远处内容自动降级或隐藏，园区级、城市级场景都能流畅承载

· GIS数据原生支持——倾斜摄影、地形、影像瓦片、矢量图层、WMTS服务等GIS数据类型开箱即用

· 开源可控——源代码开放，可自由扩展和定制，不受商业引擎授权约束

3.2 在CesiumJS之上扩展BIM交互能力

CesiumJS原生擅长GIS大场景，但对BIM构件级交互（点击高亮、属性查询、构件隔离、剖面切割）支持有限。雷霆在CesiumJS之上扩展了BIM交互模块：

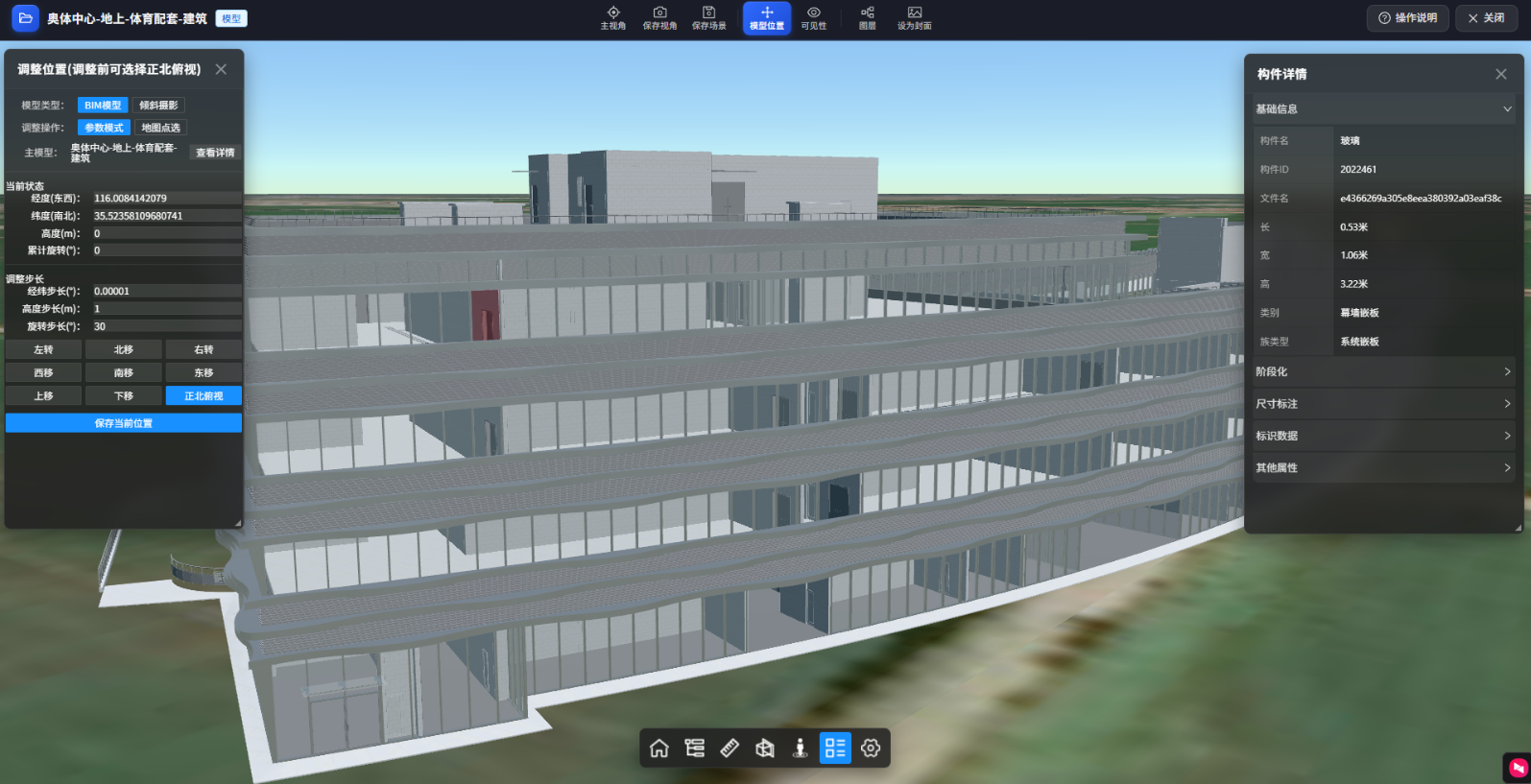

· 构件级拾取——点击任意BIM构件，精准识别其ID并高亮显示，同时调出属性面板

· 楼层隔离——按楼层单独显示/隐藏，聚焦当前关注楼层

· 剖面切割——任意方向切一刀，看建筑内部结构

· 构件隔离——选中一个构件，其余半透明显示

这些能力让用户在三合一场景中不仅能"看全景"，还能"钻细节"——从园区鸟瞰一路放大到单根梁柱的属性信息，宏观与微观无缝切换。

四、第四步：交互联动——三类数据不是各看各的

三合一的精髓，在于三类数据之间的联动。雷霆实现了跨数据类型的交互响应：

这种联动意味着：当你在BIM模型中选中一根梁，GIS视角会标注它在园区中的位置，CAD图纸会高亮对应的施工图——三种数据同步响应，一个操作得到三个维度的反馈。

五、第五步：轻量化兜底——融合场景也跑得动

三合一场景的数据量远超单一类型。雷霆在渲染前对每类数据分别做轻量化处理，确保融合后依然流畅：

· BIM模型：几何简化（远处构件降精度）+ 纹理压缩 + LOD动态调度 + 实例化绘制，约500MB模型通常降至50MB

· GIS数据：倾斜摄影分块生成3D Tiles瓦片树，按视距逐级加载；影像瓦片按金字塔层级裁剪

· CAD图纸：矢量栅格化为图片叠加层，或保留矢量做轻量线框渲染，按需切换

多重轻量化叠加，最终整个三合一场景在普通电脑浏览器里也能流畅打开，加载时间从分钟级进入秒级。

六、三合一在项目中的实际效果

在实际项目中，雷霆BIM引擎可以将多个BIM模型与园区GIS场景（地形+路网+周边配套）统一加载到一个Web场景中，各参建方在同一个轻量场景中协同：看规划时，建筑精准落位在地块上；看施工时，CAD图纸与BIM模型半透明叠加比对；管运维时，搜设备编号直接定位到楼层和房间。三类数据在一个画面里回答"楼在哪、楼长什么样、楼怎么建"三个问题。

七、技术底气：开源底座 + 自研转码，两手都硬

雷霆的技术架构可以概括为两句话：GIS渲染能力站在开源CesiumJS的肩膀上，转码算法完全自研、自主可控。

· 渲染层——采用开源CesiumJS，享受其成熟的GIS大场景能力和活跃社区红利，同时源代码开放、可自由扩展，不受商业授权约束

· 转码层——从Revit几何提取、材质解析、属性保留、坐标转换到3D Tiles分块生成，整条转码链路为雷霆自研，核心算法自主可控，可根据客户需求深度定制

· 全链路——基于国产BIMBase平台开发，拥有完全自主知识产权，在国产化适配方面具备先天条件

这种"开源底座+自研转码"的组合，让雷霆既拥有成熟的GIS渲染能力，又掌握了数据处理的主动权——不会被任何第三方卡脖子。

BIM+GIS+CAD三合一的实现，不是某一个功能点的突破，而是从坐标转换、格式适配、渲染调度到交互联动的系统工程。雷霆轻量化引擎把这五个环节串成一条完整链路，让三类工程数据在同一个Web场景中融合呈现、联动交互。

让BIM、GIS、CAD从各自独立到融合协作——这是雷霆对工程数据三合一的实践。

想看看你的项目在BIM+GIS+CAD三合一场景里是什么样？欢迎联系晨曦科技，获取雷霆引擎演示与试用。
