【晨曦小灶】如何解决Revit导出CAD格式，CAD图层和实例颜色不一致的问题？

新闻来源：阅读数：8225更新日期：2020-01-09

1.如何将Revit模型导出CAD格式？

点击Revit图标-点击导出-点击CAD格式-DWG格式导出即可，如图所示：


2.CAD图层和实例颜色不一样怎么办？

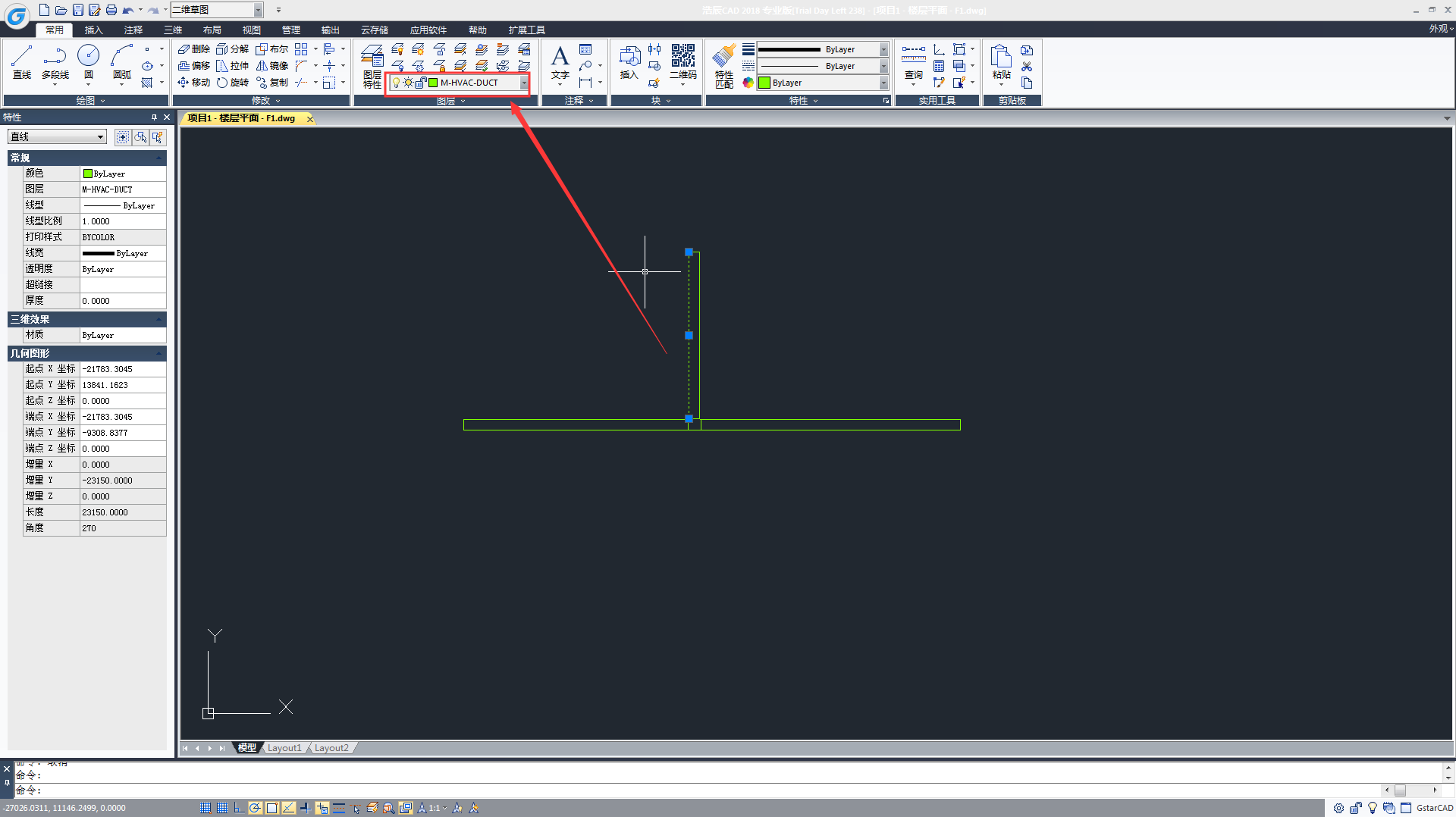

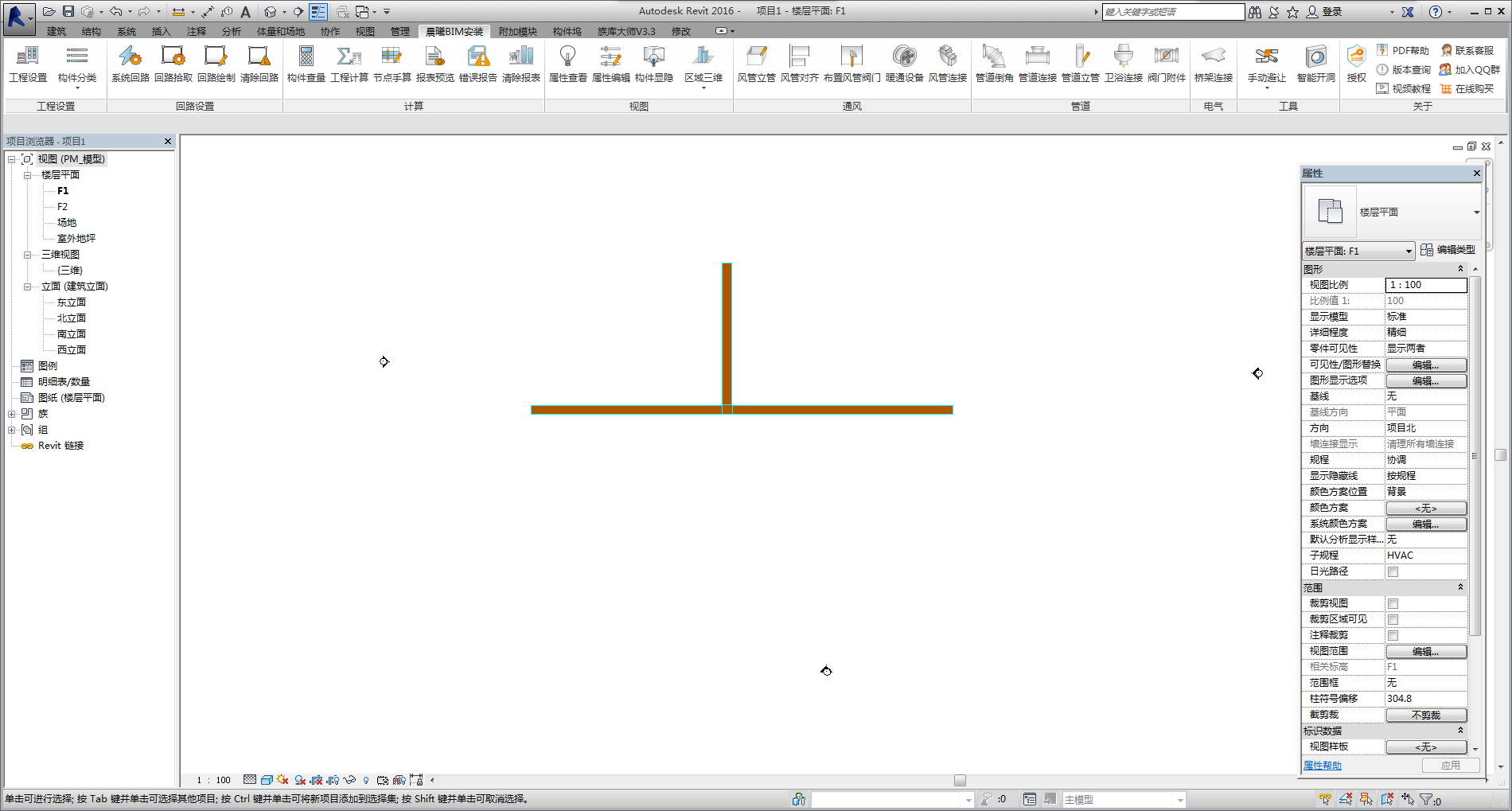

在建好模型后导出CAD，CAD图层颜色和Revit中的实例对象颜色不一致的情况，如图所示：

图片2.png 图片3.png

3.如何修改导出DWG格式和Revit实例颜色一致？

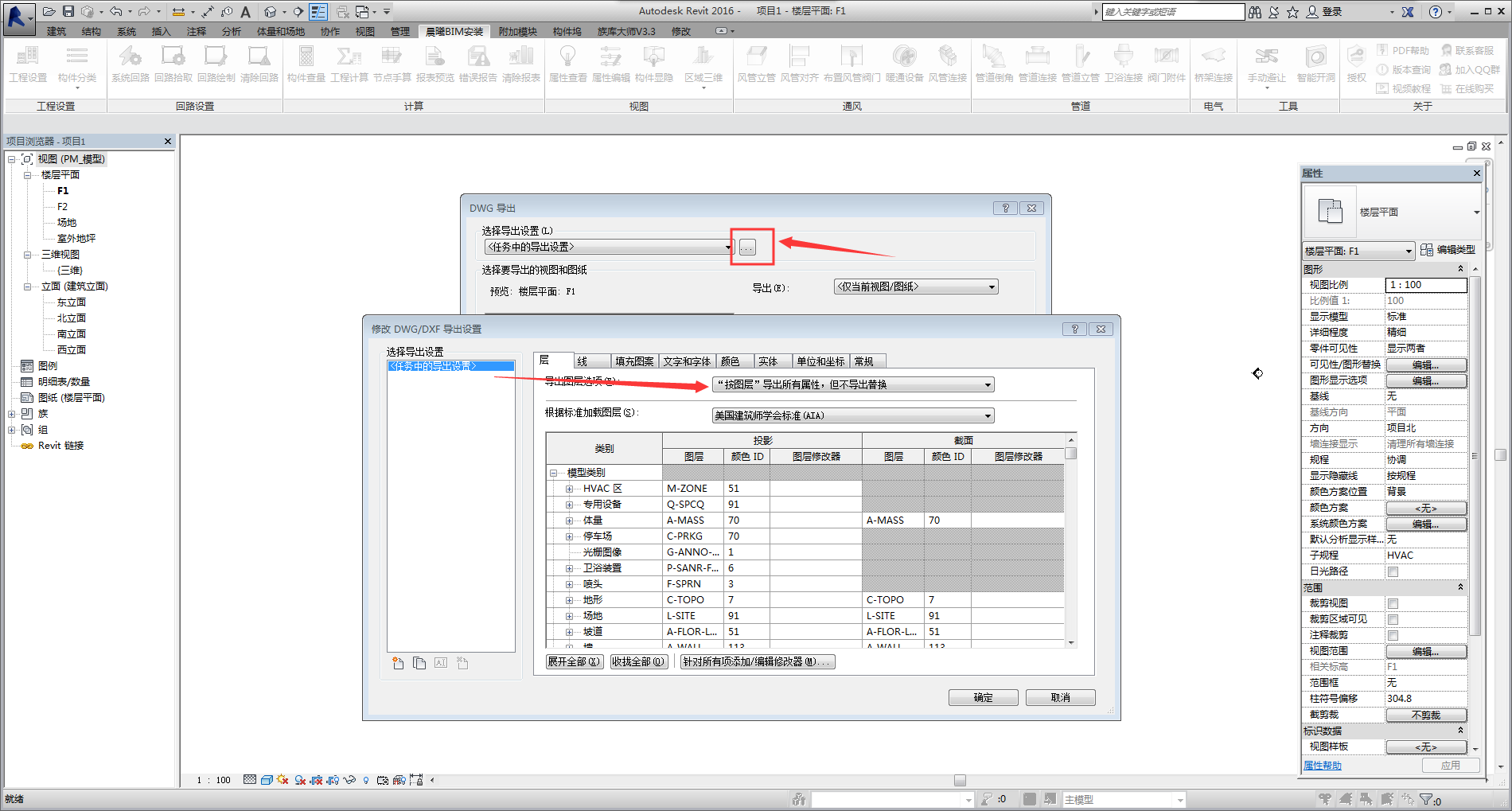

导出DWG格式时，点击【修改导出设置】，并将【导出图层】选项改为-“按图层导出所有属性，但不导出替换”即可。如图所示：



文/韩雄

晨曦科技技术服务
