1、梁构件手动创建
操作过程

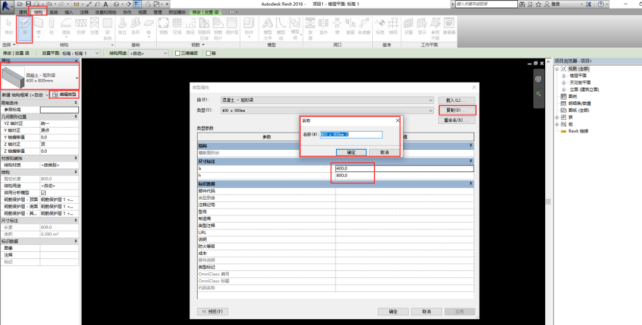

①在选项卡上选择【结构】，点击梁；
②找到需要适用的族类型，以混凝土-矩形梁为例；
③编辑类型，复制构件，命名，输入尺寸信息。
2-1梁构件创建（前）
2-2梁构件创建（后）
按照实际图纸将一层的梁构件尺寸信息输入（反复相同操作），会发现此时的时间已经花费不少，而建模时梁构件尺寸信息不进行输入的话，后续在建模时会出现丢三落四的情况。
2、梁名称转化
将图纸中的梁名称和尺寸数据转化成模型中的梁名称和定义，用于部分客户手动建模时避免手动定义梁名称和尺寸。
操作过程
①在选项卡上选择【晨曦BIM翻模】，点击【梁名称转化】弹出转化界面；
②提取梁的标注图层；
③选择转化。

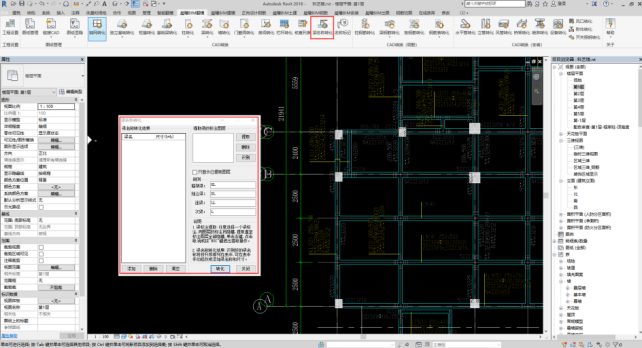

2-3梁名称转化（前）

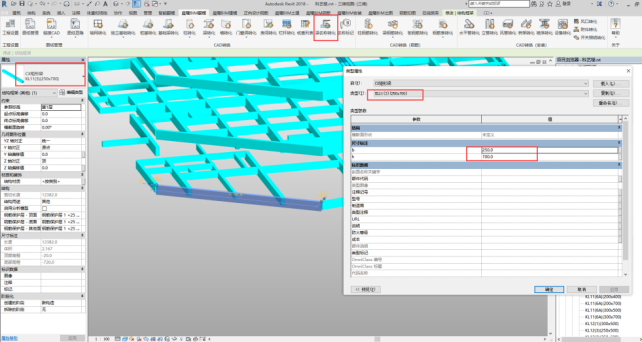

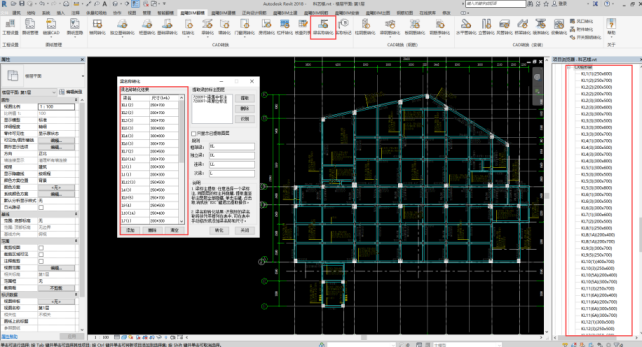

2-4梁名称转化（后）
常见问题
①由于图纸变更，梁名称转化后构件的尺寸如何修改？
回复：找到需要修改的梁，编辑类型修改尺寸。

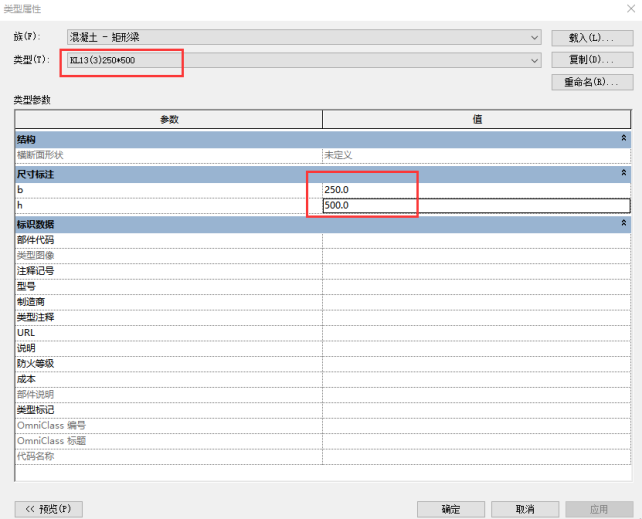

2-5修改尺寸
②梁名称转化功能目前支持哪些构件？
回复：目前支持框架梁（KL）、独立梁（DL）、连梁（LL）、次梁（L）。
③梁名称转化后，为什么没有三维实体模型？
回复：梁名称转化功能是生成族类型，避免手动建模遗漏定义梁名称及尺寸，若想生成三维实体，可查看第三期的【梁转化】功能。
④会不会出现有漏识别的情况，遇到这个情况如何处理？
回复：软件会先通过提取梁名称的图层，点击识别后，会在左边的转化结果处显示提取到的结果，对结果进行核对，列表形式清晰明了。

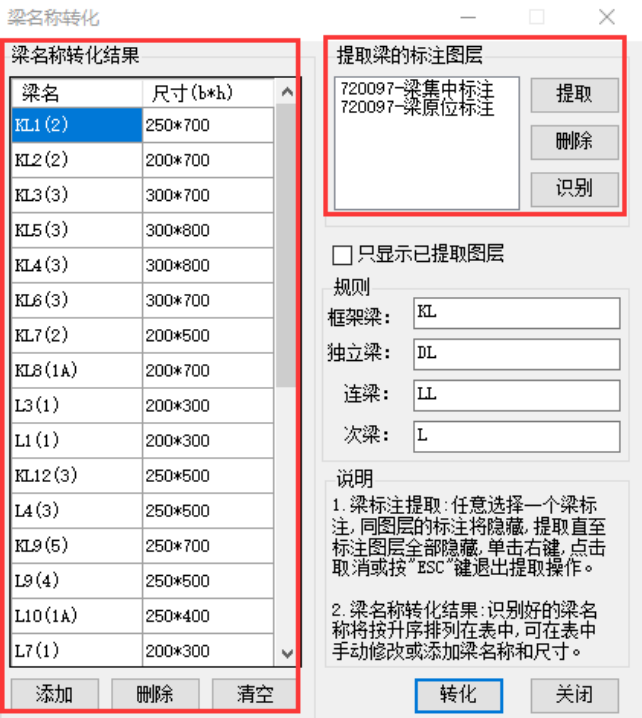

2-6转化结果
