1、房间转化
在使用Revit布置房间时，经常会遇到布置出来的房间没有X这个标识，或是没有名称，或是提示无法生成房间，又没有提示语，就像丈二的和尚—摸不着头脑。这些问题可以通过房间转化功能通通轻松解决啦：提取图纸中的房间名称标注信息，根据墙体和房间分隔线形成闭合边界，自动识别房间名称进行布置。
操作过程

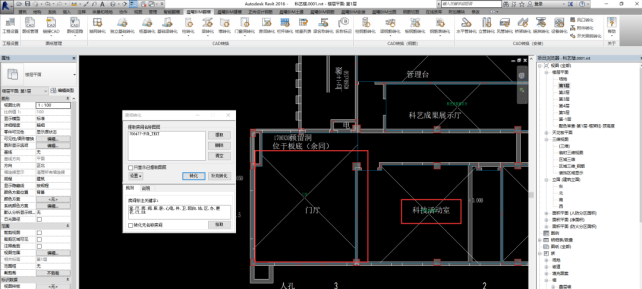

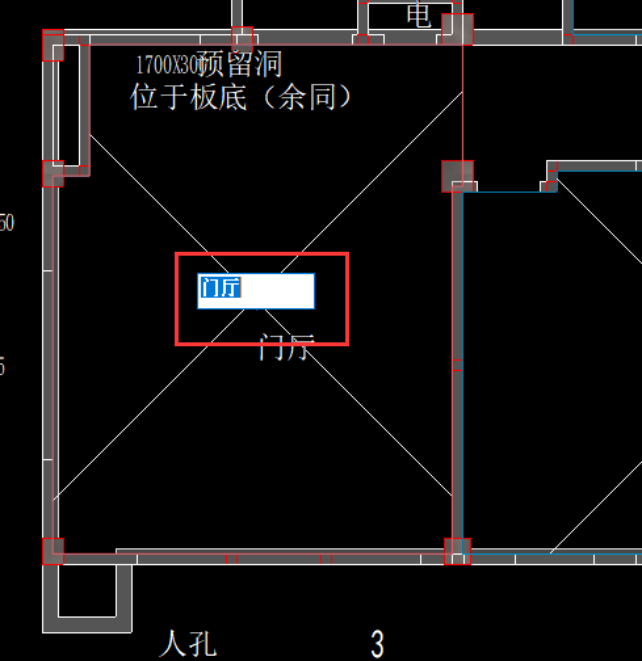

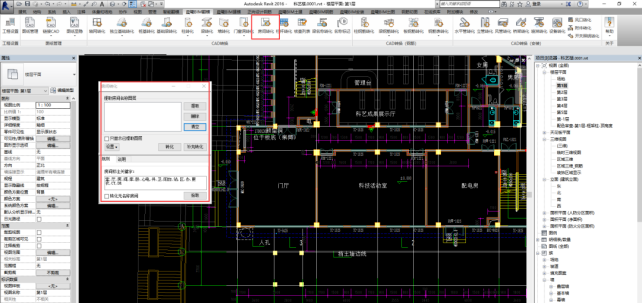

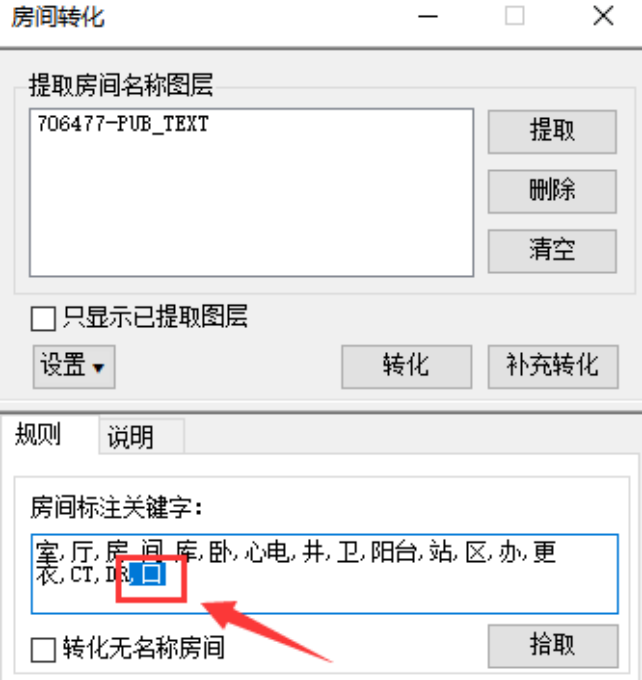

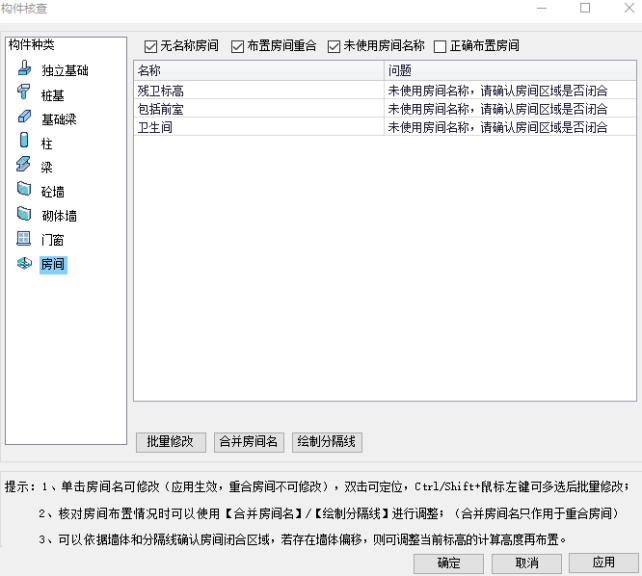

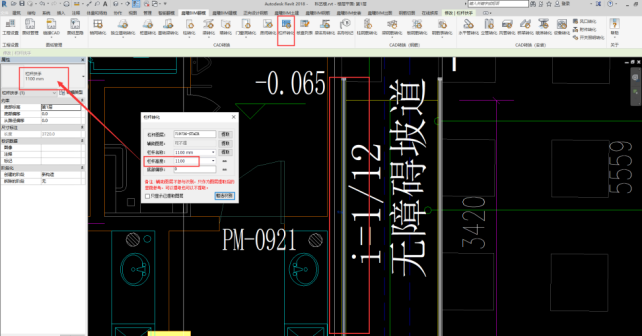

①在选项卡上选择【晨曦BIM翻模】，点击【房间转化】弹出转化界面； ②提取房间名称图层； ③选择转化。 2-1房间转化（前） 2-2房间转化（后） 常见问题 ①房间转化后生成的房间是否需要先提前调整视图范围？ 回复：不需要，转化后软件会自动调整视图范围。 ②有的墙体是与室外相连，没有封闭墙体，软件是否会判断为房间？ 回复：不会的，房间转化的前提为封闭的房间，若未使用房间名称，软件会提示：构件核查列表，根据列表进行反查。 2-3构件核查 ③由于图纸变更，房间名称发生变化，针对这种情况，是否可以修改？ 回复：双击房间名称进行修改。注意：双击时可能会进入到族页面当中，此时我们关闭右上角的x按钮就可以退出来啦，提示是否要保存到....族，没有修改情况下点否关闭当前的界面。 2-4双击房间修改名称 ④转化界面的房间标注关键字是否支持新增？ 回复：支持新增，用符号“,”隔开。 2-5房间提取关键字 2、栏杆转化 手动创建栏杆过程中两种方式：绘制路径；放置在主体上，针对小白而言，有时候拾取的主体拾取错误，绘制路径绘制的角度欠缺等等问题。而栏杆转化用于CAD中二维栏杆转化为三维栏杆实体。 操作过程 ①在选项卡上选择【晨曦BIM翻模】，点击【栏杆转化】弹出转化界面； ②提取相应的标注、边线图层； ③输入相应构件信息：栏杆高度、底部偏移； ④框选识别。 2-6栏杆转化（前） 2-7栏杆转化（后） 注意事项 ①生成的栏杆默认为一种样式，样式想要修改的话，可以通过编辑类型点进去修改哦~ ②栏杆转化支持从Revit2017~Revit2022版本使用该功能。
