1、基坑大开挖
基坑:是在基础设计位置按基底标高和基础平面尺寸所开挖的土坑。为保证地面向下开挖形成的地下空间在地下结构施工期间的安全稳定所需的挡土结构及地下水控制、环境保护等措施称为基坑工程。
使用背景

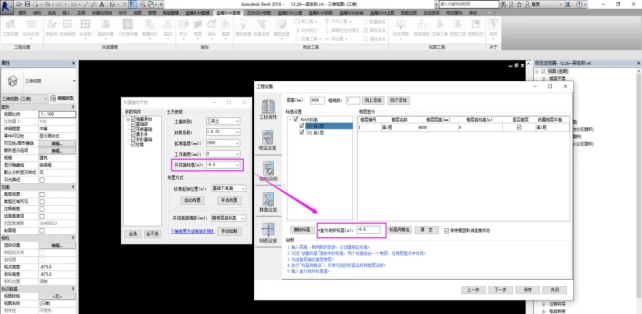

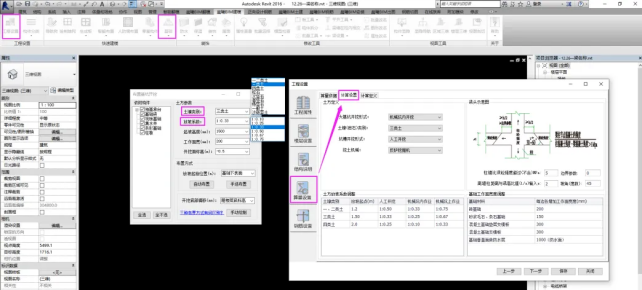

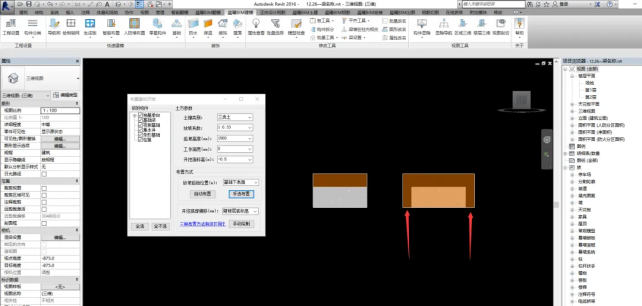

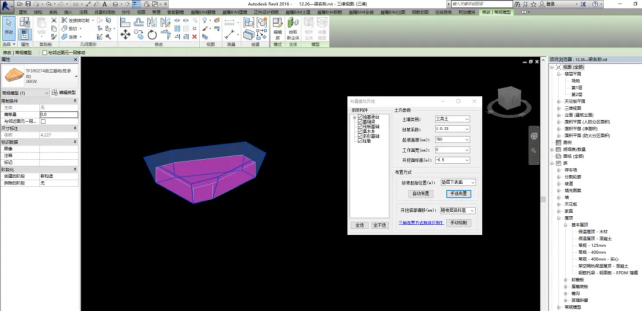

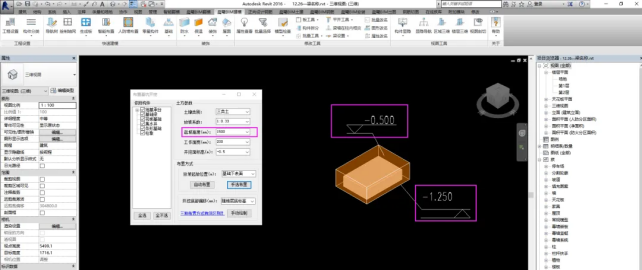

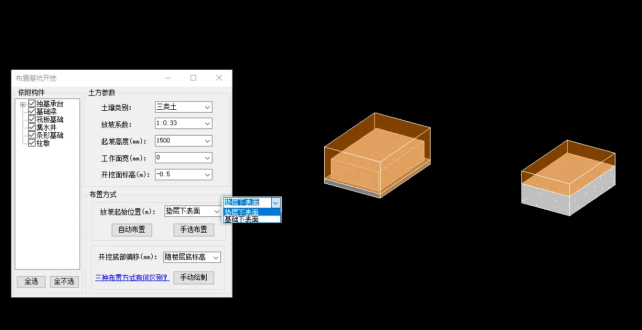

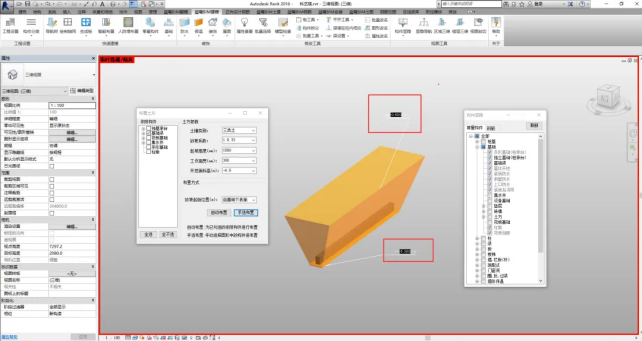

布置基坑大开挖功能是依附基础构件按基底标高和基础平面尺寸布置基坑大开挖。 操作过程(以自动布置为例) ①在选项卡上选择【晨曦BIM建模】—基础构件,选择【布置基坑大开挖】功能; ②选择需要布置的依附构件; ③设置土方参数:土壤类别、放坡系数、起坡高度等; ④选择布置方式后点击自动布置。 土方参数解读: (1)土壤类别:可下拉修改土壤类型,选项为“一二类土”,“三类土”,“四 类土”;根据工程设置→算量设置→计算设置中土方放坡系数表; 2-1计算设置 (2)起坡高度(mm):布置土方是否放坡判断依据,挖土深度大于起坡高度时,土方按放坡系进行放坡,否则不放坡; 2-2放坡(挖土深度>起坡高度) 2-3不放坡(挖土深度>起坡高度) (3)工作面宽(mm):在挖土时按基础和垫层的尺寸向周边放出一-定范围的操作面积,作为工人施工时的操作空间,放出宽度称为基础施工所需增加的工作面; 2-4工作面宽(左右对比) (4)开挖面标高(m):生成坑槽土方的顶面标高,默认取工程设置→楼层设置中室外地坪标高数值,可手动输入数值,数值要大于开挖底标高。 2-5开挖面标高 注意事项 选择[手动绘制]: ①开挖底标高必须设置为具体数值; ②只能在平面视图上操作。 2-6放坡起始位置(垫层下表面、基础下表面) 常见问题 ①目前软件支持什么哪些基础构件布置基坑开挖? 回复:独立承台、基础梁、筏板基础、集水井、条形基础、柱墩。在使用功能之前记得对构件选图分类哦。 ②若为直角三桩独基是否支持布置基坑开挖? 回复:支持的。 2-7直角三桩独基布置

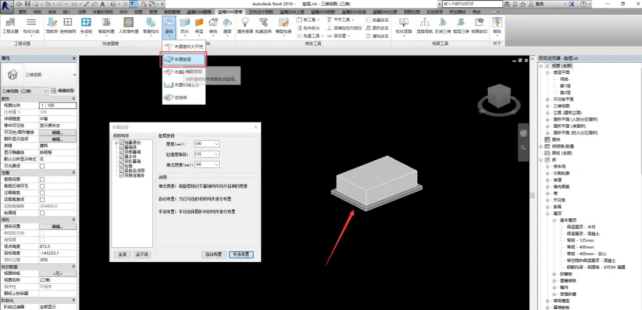

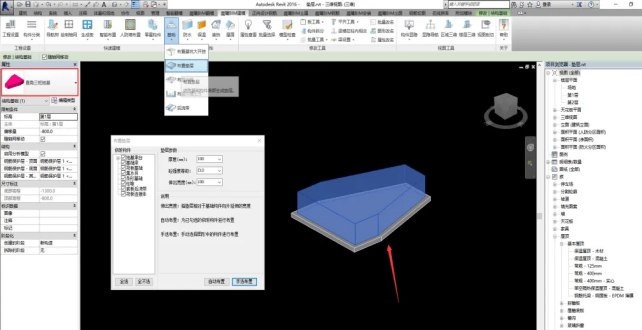

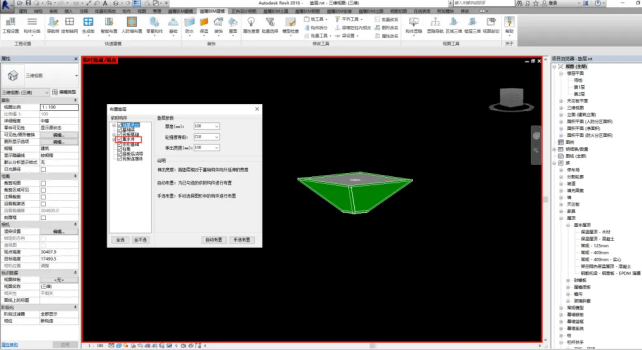

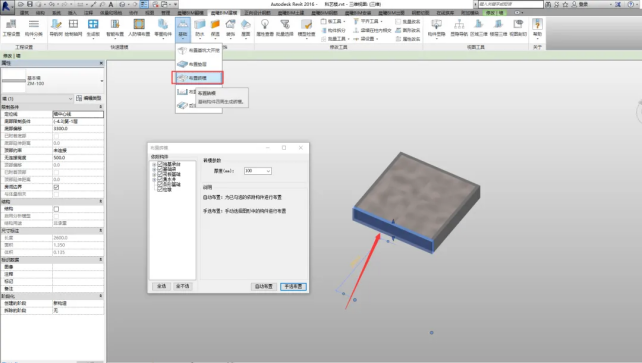

2、垫层 垫层为介于基层与土基之间的结构层,在土基水稳状况不良时,用以改善土基的水稳状况,提高路面结构的水稳性和抗冻胀能力,并可扩散荷载,以减少土基变形。因此,通常在土基湿,温状况不良时设置。垫层材料的强度要求不一定高,但是其水稳定性必须要好。 使用背景 布置垫层功能是在基础构件底部布置-道垫层。 操作过程(以自动布置为例) ①在选项卡上选择【晨曦BIM建模】—基础构件,选择【垫层】功能; ②选择需要布置的依附构件; ③设置垫层参数:厚度、砼强度等级、伸出宽度; ④选择布置方式后布置。 2-8布置垫层(基脚—矩形) 常见问题 ①直角三桩独基是否支持布置垫层? 回复:支持。 2-9布置垫层(直角三桩独基) ②放坡集水井是否支持布置垫层? 回复:支持的。 2-10放坡集水井垫层

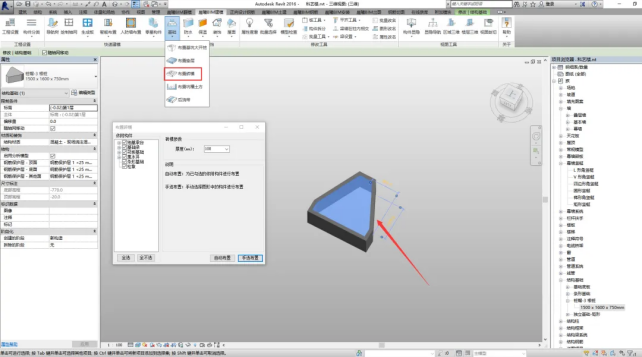

3、砖模 砖模是指砖砌体代替模板,其大量应用于地下结构中,充当外侧模板,如地下连续墙续墙、现浇墙基。砖模用的本质是考虑基础部分结构件的特殊性,用砖模的形式代替木模等模板,其不是构成工程实体的内容。在一些浇完混凝土后模板无法拆除或者拆除难度很大的地方也采用砖来代替一般模板。 使用背景 布置砖模功能是沿基础构件形状外围一圈布置一道砖模。 操作过程 ①在选项卡上选择【晨曦BIM建模】—基础构件,选择【砖模】功能; ②选择需要布置的依附构件; ③设置砖模参数; ④选择布置方式后布置。 2-11布置砖模(基脚—矩形) 常见问题 ①多边形的族是否支持布置砖模,比如桩帽-3根桩这种? 回复:支持。 2-12布置砖模

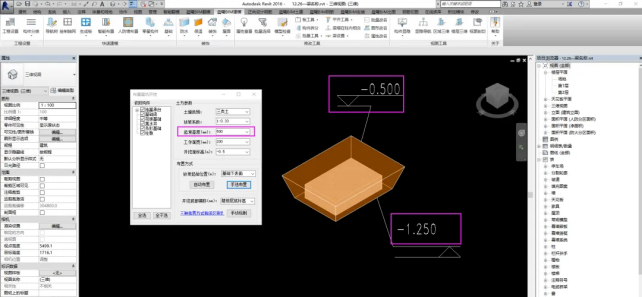

4、坑槽土方 基坑大开挖与坑槽土方的区别 主要是施工方法不同,挖沟槽是指槽底宽度在3米以内的尺寸,槽的长度是挖槽宽度的3倍以上。而挖基坑是指坑底面积小于20平方米,坑底高宽比小于3的开挖规模。槽底宽度大于3米或坑底面积大于20平方米,或±30厘米以上的场地平常用挖土方,上述工程功能是一样的,只是有的适合大面积施工,有的适合小面积施工。其实都适用于挖掘工程。 使用背景 布置坑槽土方功能是依附基础构件按基底标高和基础平面尺寸布置开挖土方。 操作过程(以手动布置为例) ①在选项卡上选择【晨曦BIM建模】—基础构件,选择【坑槽土方】功能; ②选择需要布置的依附构件; ③设置土方参数:土壤类别、放坡系数、起坡高度等; ④选择布置方式布置。 土方参数解读 (1)土壤类别:可下拉修改土壤类型,选项为“一二类土”,“三类土”,“四 类土”;根据工程设置→算量设置→计算设置中土方放坡系数表; 2-13计算设置 (2)起坡高度(mm):布置土方是否放坡判断依据,挖土深度大于起坡高度时,土方按放坡系进行放坡,否则不放坡; 2-14放坡(挖土深度>起坡高度) 常见问题 ①目前软件支持哪些基础构件布置坑槽土方? 回复:与前期讲解的基坑大开挖功能类似,支持独立承台、基础梁、筏板基础、集水井、条形基础、柱墩。在使用功能之前记得对构件选图分类哦。
