1、柱墙平基础顶
使用背景
柱墙平基础顶功能可以自动调整所选构件的标高，使柱与墙的底标高平齐基础顶标高。
操作过程

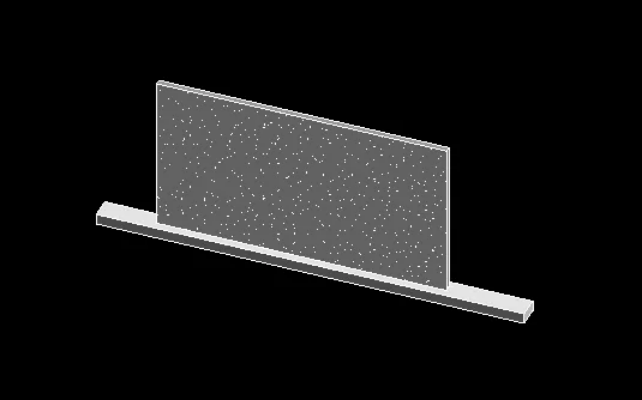

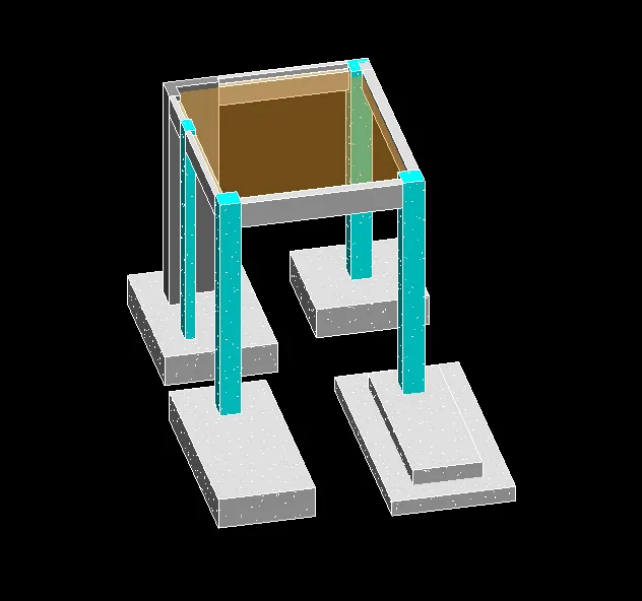

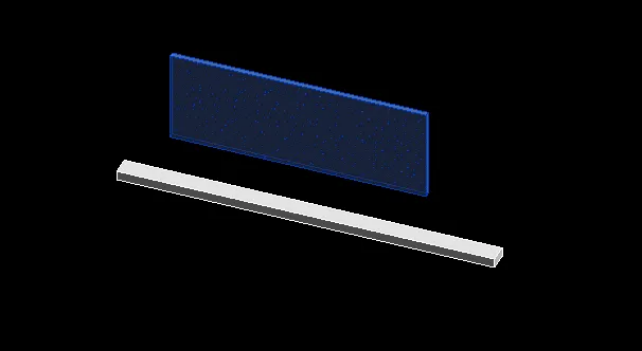

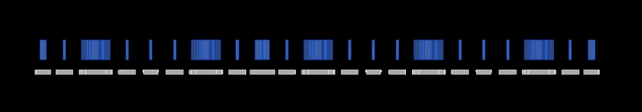

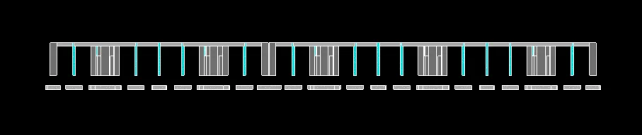

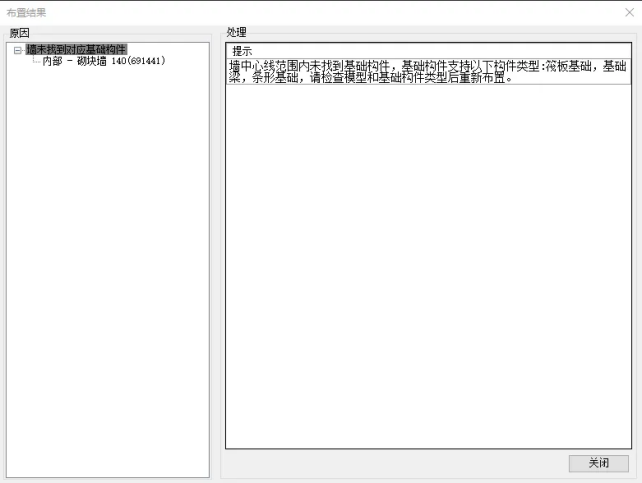

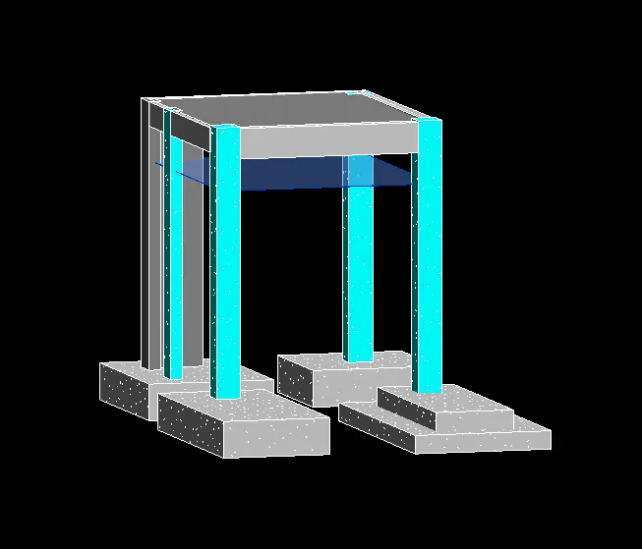

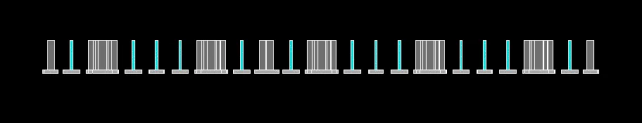

①在选项卡上选择【晨曦BIM建模】-平齐工具，点击【柱墙平基础顶】； ②在视图中选取需要平齐基础顶的柱和墙构件，点击左上角的【完成】； 2-1柱墙平基础顶（前） ③软件自动将选取的柱和墙底平齐到基础顶，完成柱墙平基础顶命令。 2-2柱墙平基础顶（后） 常见问题 ①墙平齐会与独立基础连接吗？ 回复：墙面不会与独立基础连接。在实际工程中，墙面是不会与独立基础直接连接的，基础墙通常与筏板基础连接后组成地下室结构，起着房屋地上部分的基础作用。 2-3墙平齐独立基础布置结果 ②墙面可以平齐基础梁吗？ 回复：可以，与墙连接的基础构件支持筏板基础、基础梁以及条形基础。 2-4砼墙平齐基础梁（前） 2-5砼墙平齐基础梁（后）

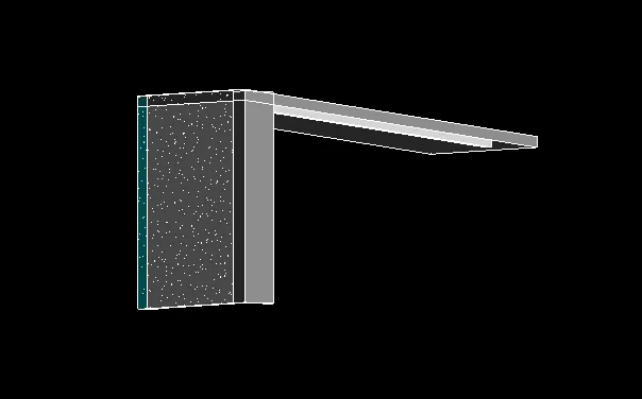

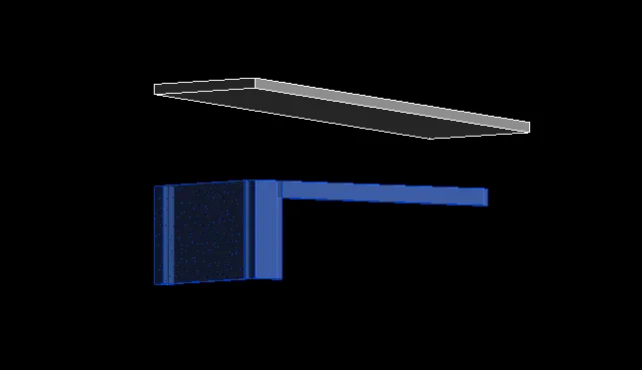

2、柱墙梁平板顶 使用背景 柱墙梁平板顶功能可以自动调整所选构件的标高，使构件的高度均调整到相对应的板顶（此板为顶板）。 操作过程 ①点击【柱墙梁平板顶】； ②在绘图区域上选择需要调整的一个或多个构件，点击左上角的【完成】； 2-6柱墙梁平板顶（前） ③软件自动将选取的柱，墙和梁顶平齐到板顶，完成柱墙梁平板顶命令。 2-7柱墙梁平板顶（后） 常见问题 ①当楼板为斜板时，柱、墙、梁可以自动平齐楼板吗？ 回复：可以。 2-8柱、墙、梁平齐斜板（前） 2-9柱、墙、梁平齐斜板（后）

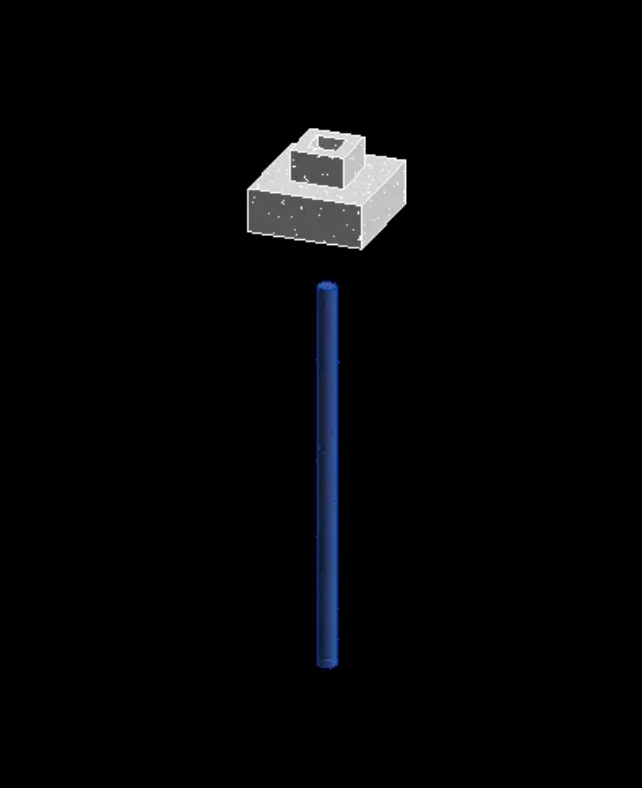

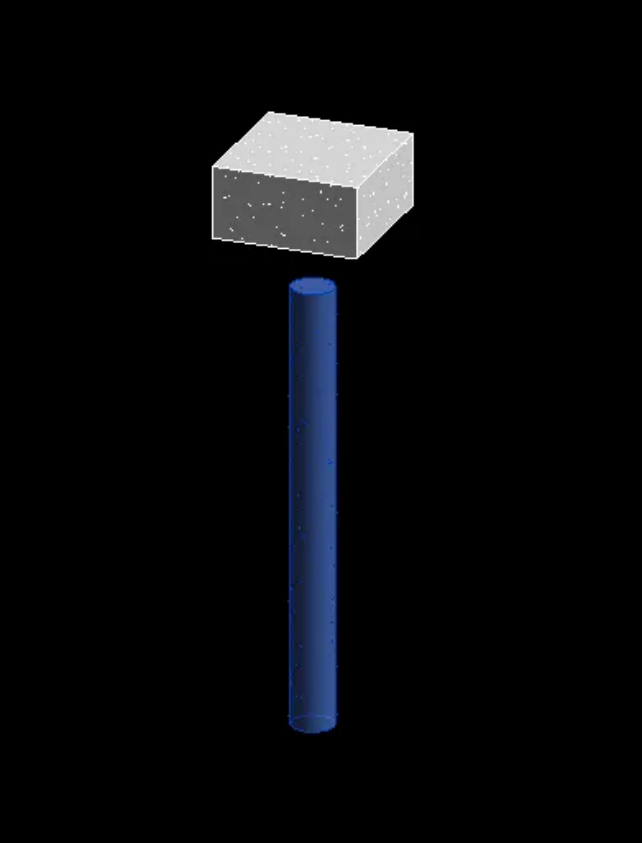

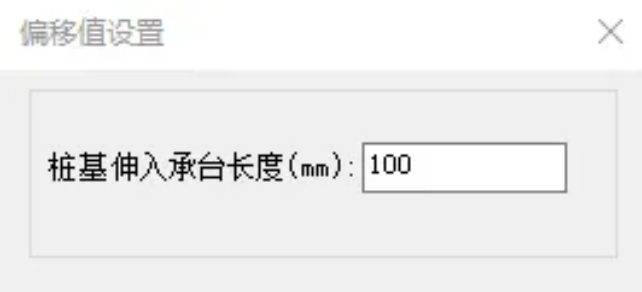

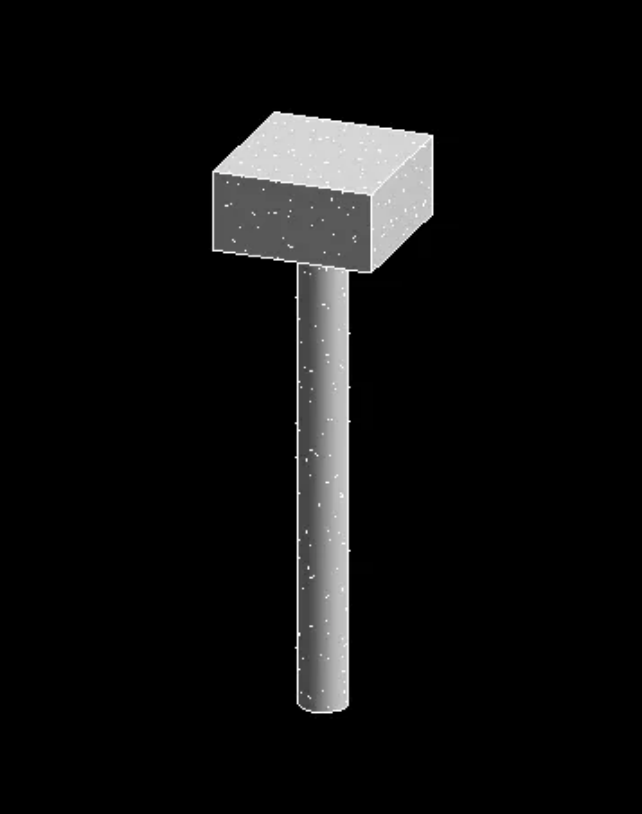

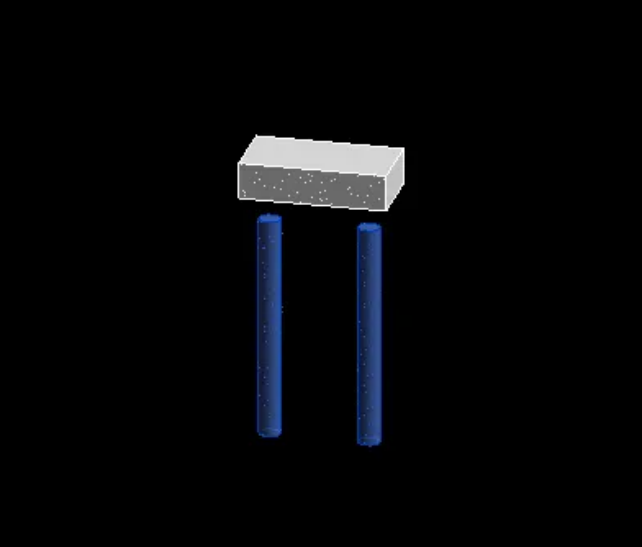

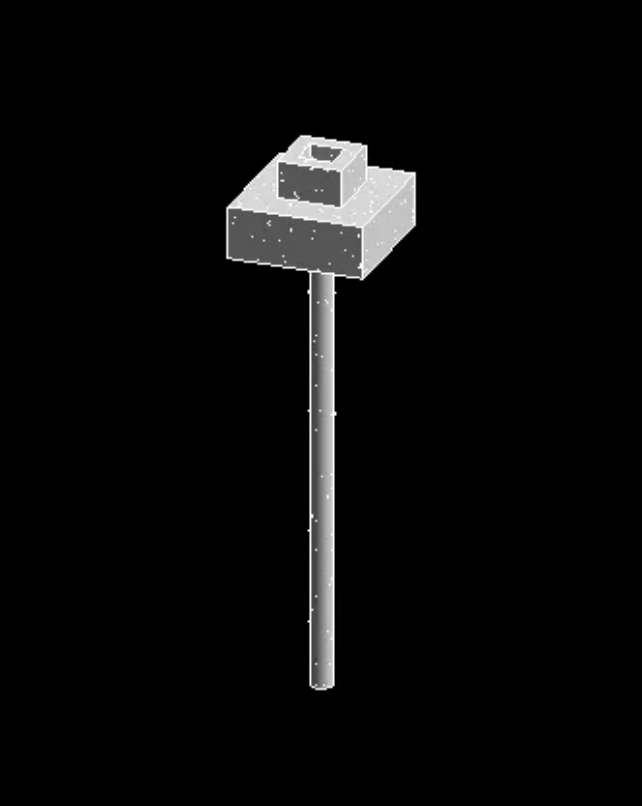

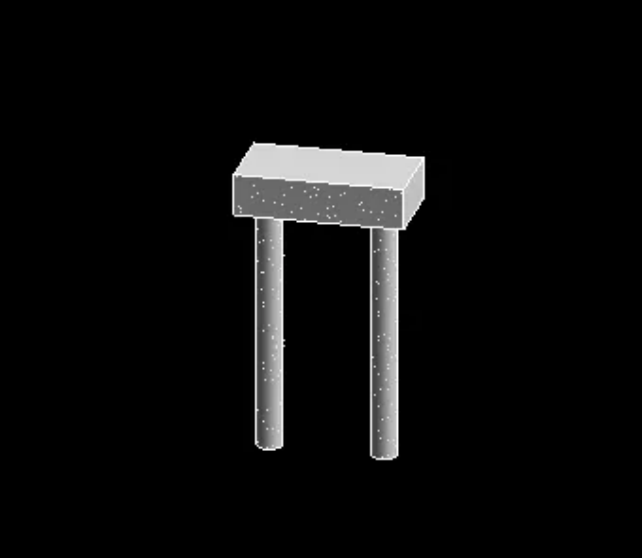

3、天棚平板底 使用背景 天棚平板底功能可使天棚自动调整天棚标高，使天棚顶标高调整到对应楼板底标高。 操作过程 ①点击【天棚平板底】，进入 Revit 框选状态； ②在视图中框选天棚构件，点击左上角【完成】； 2-10天棚平板底（前） ③自动调整所选天棚标高，平齐板底，完成天棚平板底命令。 2-11天棚平板底（后） 常见问题 ①使用天棚平板底没反应？ 回复：可能是因为天棚与楼板距离太远，没有识别到最近的楼板，可调整天棚与楼板偏移量为1000以内即可。 4、桩顶平承台底 使用背景 根据设置参数，将建筑模型构件桩基的顶标高自动调整到相对应的承台底。 操作过程 ①点击【桩顶平承台底】功能，弹出偏移值设置界面，输入偏移值； 2-12板合并失败提示 ②选择需要平齐的桩，点击左上角【完成】按钮； 2-13桩顶平承台底（前） ③桩基的顶标高自动调整到相对应的承台底。 2-14桩顶平承台底（后） 常见问题 ①桩构件可以与杯口基础平齐吗？ 回复：可以。 2-15桩基平齐杯口基础（前） 2-16桩基平齐杯口基础（后） ②多个桩基可以连接一个承台吗？ 2-17多桩平承台底（前） 2-18多桩平承台底（后） 回复：可以，这种承台称作群桩承台，一般用于大型建筑，如桥梁、高层建筑等。
