①在选项卡上选择【晨曦BIM建模】，点击智能布置，选择【布置过梁】功能；

②根据图纸相关信息，添加洞宽、过梁高、挑长规则信息；

③选择【楼层布置】即可实现一键布置。

备注：生成的过梁族类型为：结构框架，结构框架具有钢筋属性，在前期布置过梁功能界面时可以输入钢筋信息，后期就可以不用输入了。

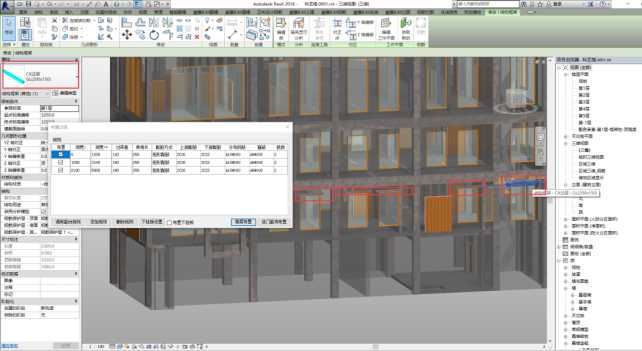

2-2智能布置过梁(后)

常见问题

①针对下述a、b图纸说明的下挂板软件是否能布置？

a.当洞口上方有承重梁通过时，且该梁底标高与门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板。

b.当洞顶距梁底净高小于150mm时，改用下挂板代替过梁。

回复：软件会自动判断是否需要过梁还是下挂板，通过层高-梁高-洞口高度得到中间的距离来进行判断：

第一种：梁下至洞口距离足够—依据洞口宽度对应的过梁高度、长度智能布置过梁。

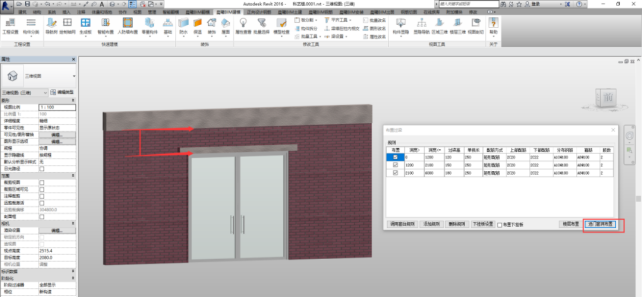

2-3智能布置过梁（梁下至洞口距离足够）

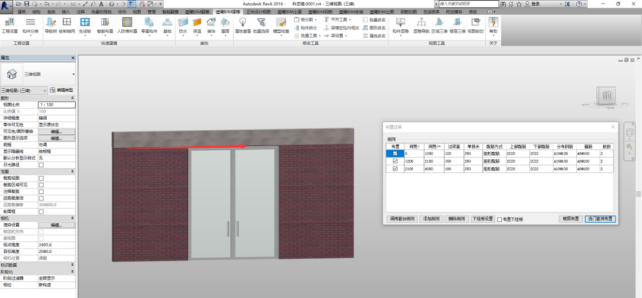

2-4梁下即为洞口

第三种：梁下至洞口距离不够（布置不下过梁）—布置梁下挂板，勾选【布置下挂板】功能，生成后的下挂板会自动判断距离生成对应的高度。

下挂板布置条件有2种供选择，且数值与倍数均可人为根据实际不同项目需求调整。

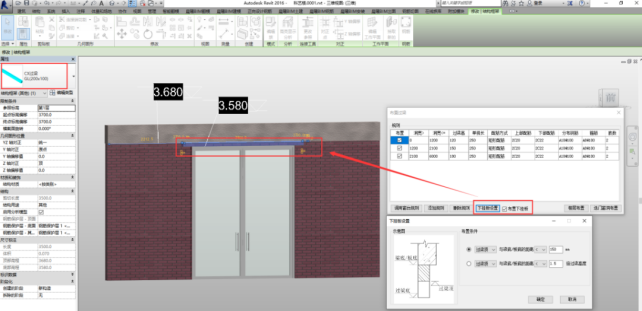

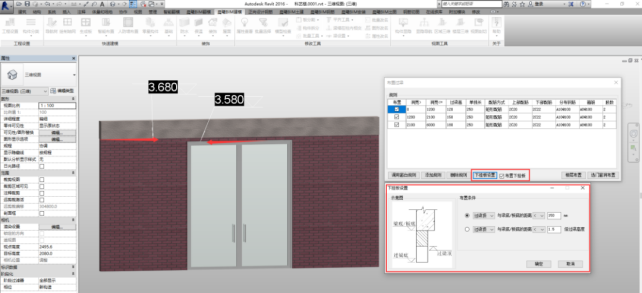

2-5智能布置下挂板前（梁下至洞口距离不够）

2-6智能布置下挂板后（梁下至洞口距离不够）

②【调用窗台规则】能适用于什么情况下使用？

回复：当窗台和过梁的布置规则一致时，比如洞宽在什么范围内采用的窗台/过梁高为多少，可以相互调用规则。

①在选项卡上选择【晨曦BIM建模】，点击智能布置，选择【布置窗台】功能；

②根据图纸相关信息，添加洞宽、截宽、截高、挑长等信息；

③选择【楼层布置】即可实现一键布置。

备注：生成的窗台族类型为：结构框架，结构框架具有钢筋属性，在前期布置窗台功能界面时可以输入钢筋信息，后期就可以不用输入了。

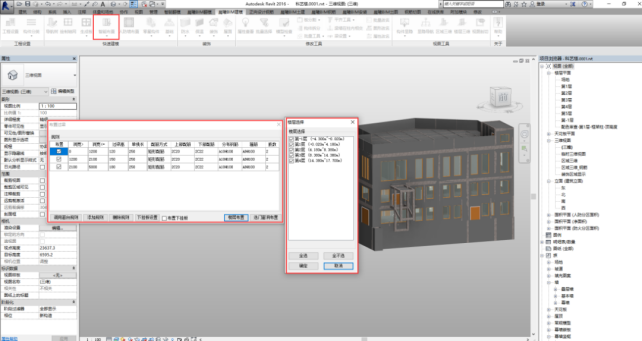

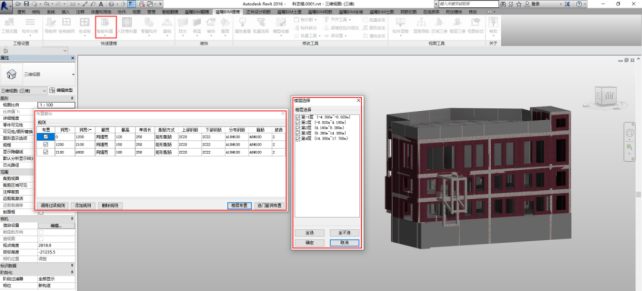

2-7智能布置窗台（前）

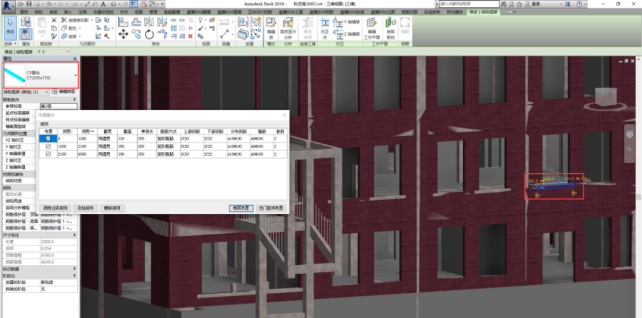

2-8智能布置窗台（后）

常见问题

①按照楼层布置完成后，不小心再次点击楼层布置，此时是否会由于重复布置导致工程量变多？

回复：重复布置软件会自动作出判定，且会有布置结果提示框：提示重复布置构件，不会出现工程量变多的情况。

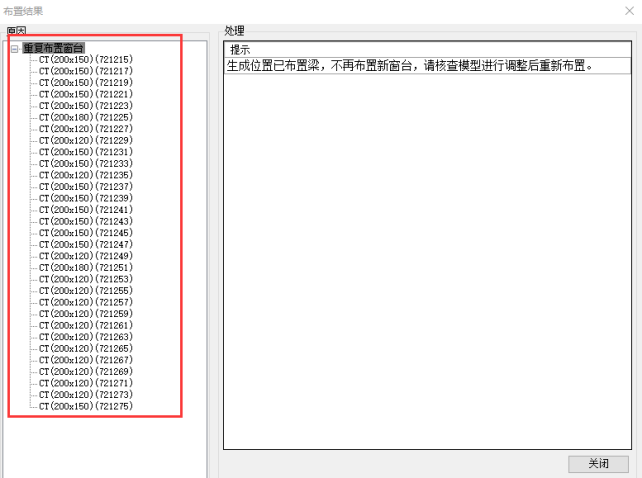

2-9布置结果
