1、反梁

所谓反梁，也有的地方叫翻梁，通常，梁设在板的下面，用来承受板和由板的上部物体传来的荷载，在板的上表面看不到下边的梁。但是，有时候为了空间的高度满足使用的要求，在不破坏上边使用面积的前提下，在无门洞开启的墙体下,常让承受板和由板的上部物体传来载的梁向上翻起，即板在下梁在上。

应该注意：反梁是不能从配筋上判断的，因为有的反梁是不用配筋，如卫生间部位的梁大多数设计的时候不用配筋，因为这是从其功能上来决定的，卫生间部位的反梁主要是防水的作用，我们施工中所见到的反梁有很多都是不受力或是基本不受力的，起防水或是装饰作用的较多。

比如在卫生间、阳台、厨房等用水房间，需要起到防水作用时，软件如何操作呢？

操作过程

①在选项卡上选择【晨曦BIM建模】，点击智能布置，选择【布置反梁】功能；

②根据图纸相关信息，添加反梁的名称、梁宽、梁高、底部高度信息；

③根据需求选择布置方式生成；

④选择【批量布置】即可实现一键布置。

注意：批量布置功能需要提前先布置房间（ 详看“BIM翻模能实现房间栏杆转化吗？痴人说梦？”），选砌体墙布置无需选择房间。

备注：生成的反梁梁族类型为：结构框架

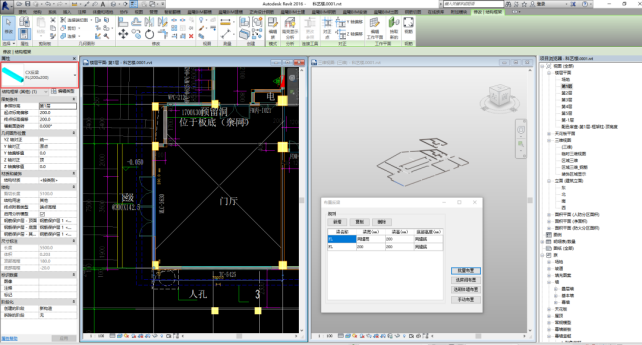

2-2批量布置（后）

①批量布置完成后，不小心再次点击批量布置，此时是否会由于重复布置导致工程量变多？

回复：重复布置软件会自动作出判定，且会有布置结果提示框：提示重复布置构件，不会出现工程量变多的情况。

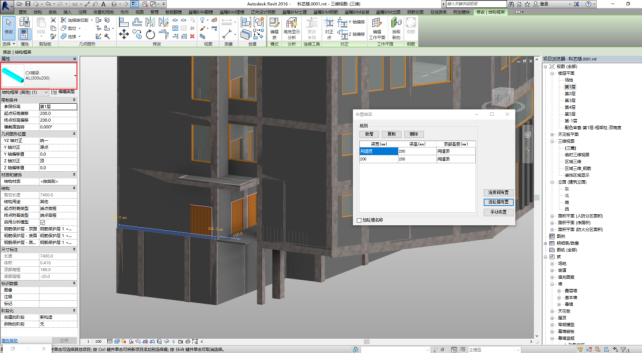

2-3布置结果

②用软件布置的反梁，遇到门洞时，底部是否会布置反梁？

回复：软件会根据实际情况智能判断该种情况，如下图所示，门垛处虽然仅有较短距离软件也是会生成。

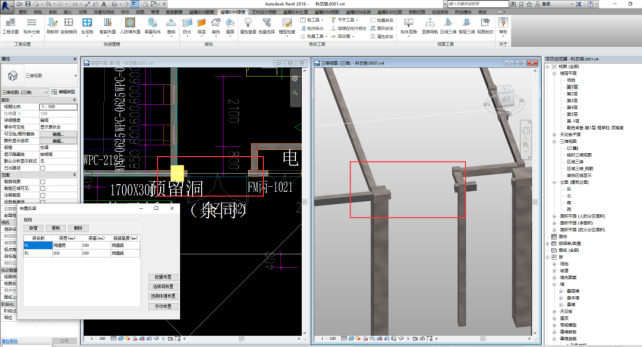

2-4反梁生成（遇门洞）

建筑结构力学中的梁的概念可以通俗的理解为：承担竖向荷载的受弯构件。单梁，框架梁、连梁等梁类构件都有这样的功能。但有些以梁类命名的构件不完全具备这样的功能，其中之一就是暗梁。

从属性中认识暗梁：

①暗梁位置较为隐蔽，完全隐藏在板类构件或混凝土墙类构件中；

②暗梁的钢筋设置方式与单梁和框架梁类构件较为相似；

③暗梁总是配合板或者墙类构件共同工作；

④板中的暗梁可以提高板的抗弯能力，因而仍然具备梁的通用受力特征；

⑤混凝土墙中的暗梁作用比较复杂，已不属于简单的受弯构件，它-方面强化墙体与顶板的节点构造，另一方面为横向受力的墙体提供边缘约束。强化墙体与顶板的刚性连接。

操作过程

①在选项卡上选择【晨曦BIM建模】，点击智能布置，选择【布置暗梁】功能；

②根据图纸相关信息，添加暗梁的名称、梁宽、梁高、顶部高度信息；

③根据需求选择布置方式生成，以【选砼墙布置】生成为例；

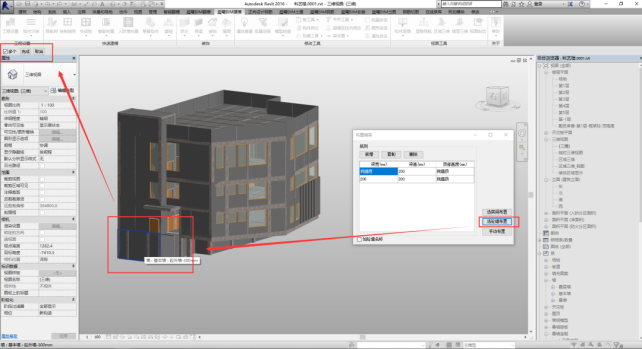

2-5暗梁生成（前）

2-6暗梁生成（后）

常见问题

①批量布置完成后，不小心再次点击批量布置，此时是否会由于重复布置导致工程量变多？

回复：重复布置软件会自动作出判定，且会有布置结果提示框：提示重复布置构件，不会出现工程量变多的情况。

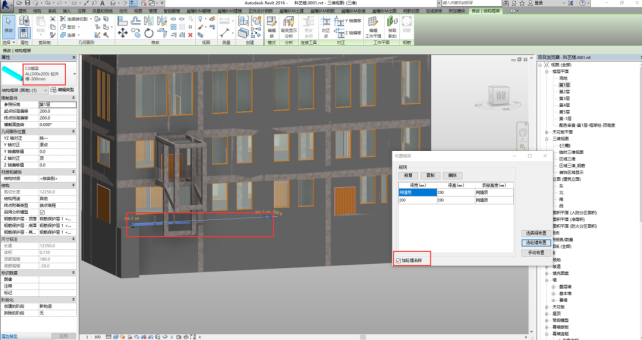

2-7暗梁生成（加砼墙名称）

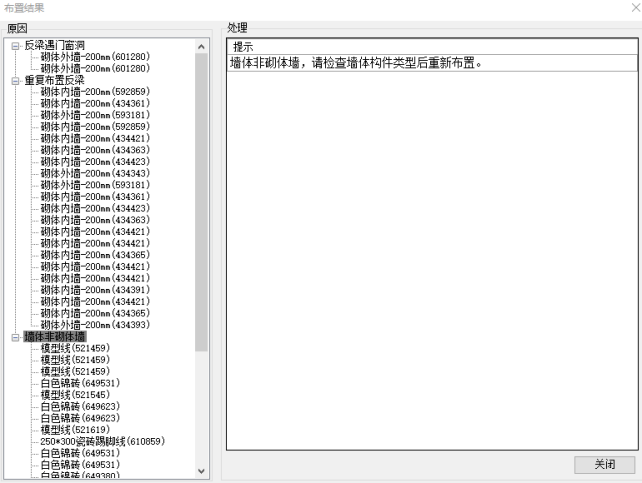

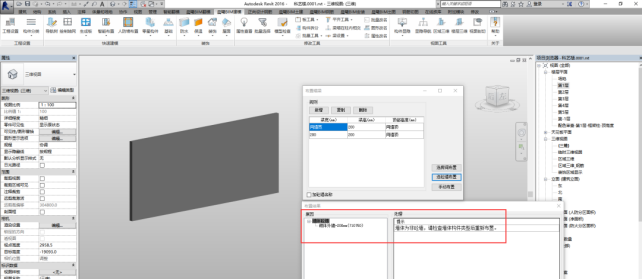

2-8暗梁布置结果提示

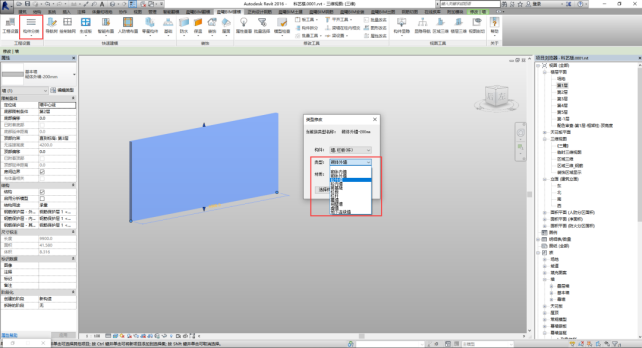

2-9选图分类
