什么！层层剥削的不平等现象竟出现在了算量界...（计算设置）

  新闻来源：   阅读数：577   更新日期：2024/2/23



关于构件相交位置的扣减关系，各地区的清单定额规则里都有相关的说明。以福建省为例，福建省的《房屋建筑与装饰工程工程量计算规范 GB50854-2013》中就对各构件的计算规则进行了详细的说明。下图便是规范中关于现浇混凝土柱计算规则，由此我们可以得到柱与基础相交时，基础体积无需进行扣减，柱则需从基础上表面进行计算，扣减与基础相交部分体积。

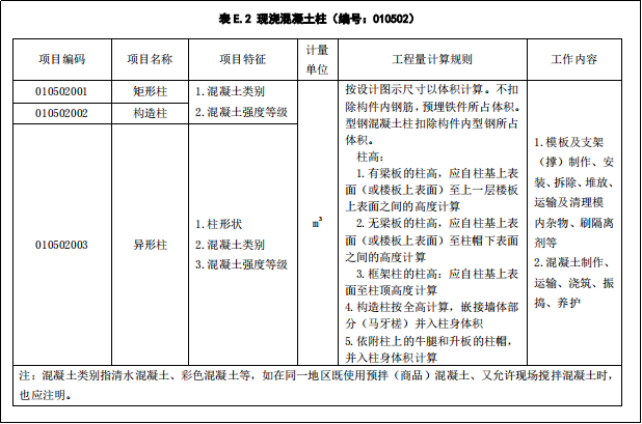

1-1 现浇混凝土柱计算规则


1、计算规则（扣减关系)功能使用技巧

既然有了规范依据，我们要怎么在软件里进行相关扣减关系的设定呢？

我们可以根据工程的实际情况，在软件【计算设置】下的【计算设置】界面对构件【计算项目】的计算扣减项目进行添加或删除。规则调整前，默认底色为白色。

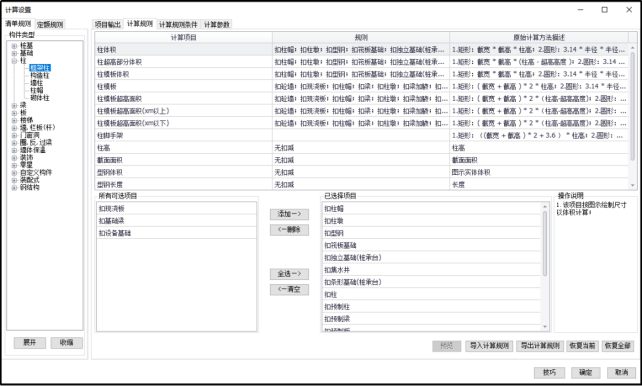

2-1 默认规则，底色为白色

规则调整后，有变动的规则列底色变为紫色，修改的已选择项目或可选项目变为红色，方便大家进行检查和确认。

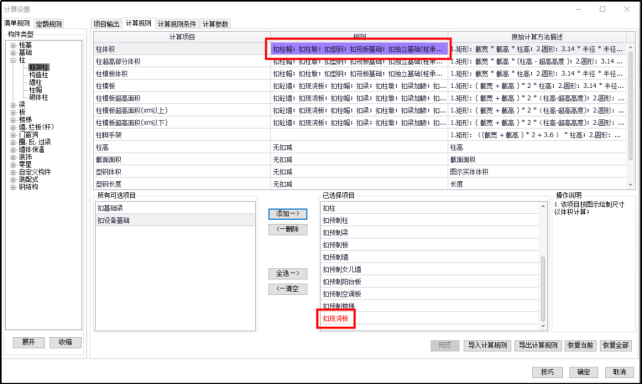

2-2 修改规则后，底色和修改项颜色改变


2、计算规则使用常见问题解析

①计算砌体墙体积时，计算式未扣减框架梁体积。

原因一：砌体墙与框架梁相切，未产生扣减关系，计算式无需扣减框架梁体积。如下图所示，当砌体墙伸入框架梁中，软件计算砌体墙体积时，会扣减相交部分的框架梁体积。

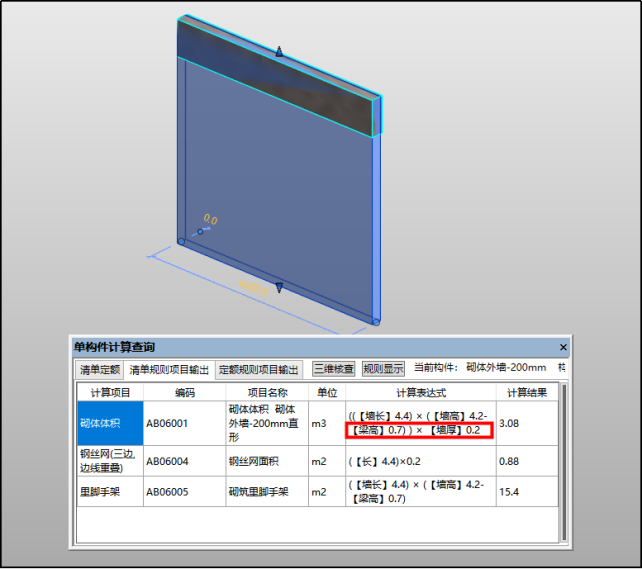

2-3 砌体墙伸入梁中，计算时扣减梁

而当砌体墙未伸入框架梁中、墙顶与框架梁底相切的情况下，软件计算砌体墙体积时，会扣减相交部分的框架梁体积。这两种情况下计算的砌体墙体积结果相同，均为3.08m³。


2-4 砌体墙未伸入梁中，计算时不扣减梁

原因二：砌体墙的【计算规则】设置不当，扣减关系中未选择框架梁作为砌体墙的扣减项目。

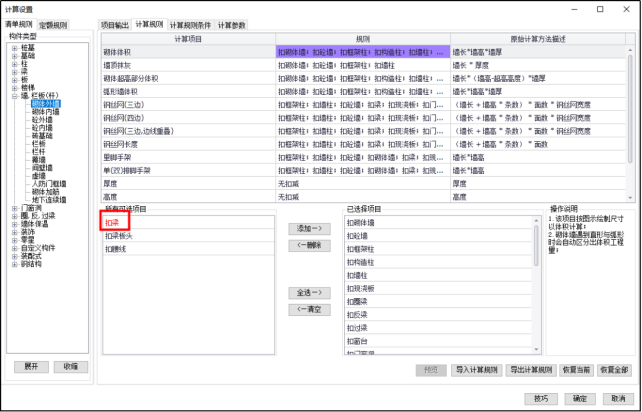

2-5 砌体墙【计算规则】设置不当

②砌体墙体积【计算规则】设置无误，但实物量报表里无砌体墙体积相关计算结果。

原因一：未对砌体墙构件进行【构件分类】，导致该构件无法匹配对应的计算规则进行体积出量，【构件分类】完成后，即可正常出量。

原因二：砌体墙项目输出中未设置该输出项，可手动修改进行增加，增加后则可查看相关工程量。

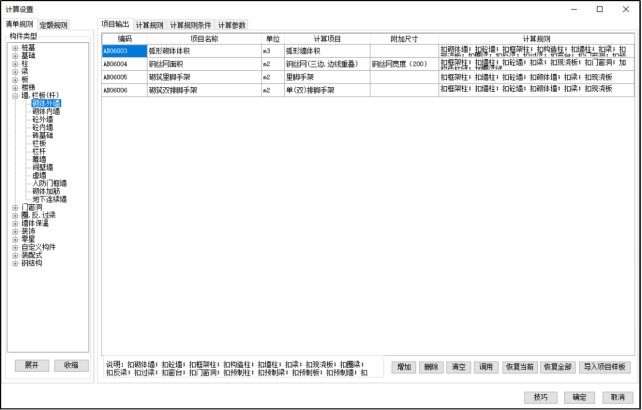

2-6 砌体墙项目输出中无体积输出项

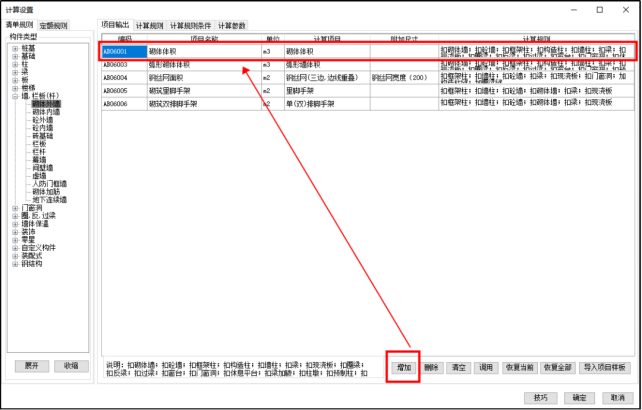

2-7 手动增加砌体墙体积输出项
