1、墙砖厚模数
在实际项目中，建筑设计说明和建筑平面图可能会存在砌体墙砖厚度与平面图上的墙体绘制厚度不一致的情况，这种情况下修改图纸或者模型，工作量又大又繁琐。这时候大家可以使用【墙砖厚模数】功能来设置计算砖厚值，从而省去调整图形绘制厚度而浪费的时间。
大家可以在这个功能模块中对模型墙体的结构层厚度进行修改，软件计算时会提取结构层厚度值进行计算，从而直接修正工程量结果。

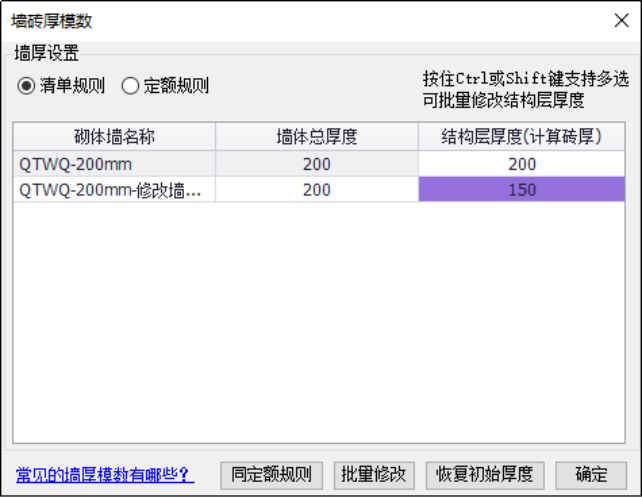

下图中的两类砌体墙结构层厚度均为200mm，将其中一类墙体的结构层厚度修改为150mm。

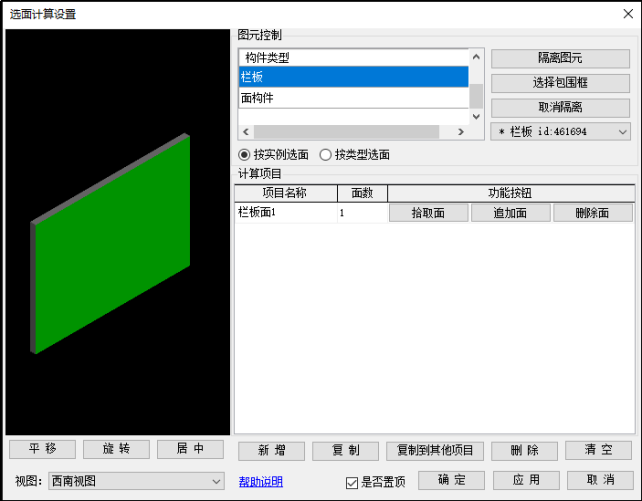

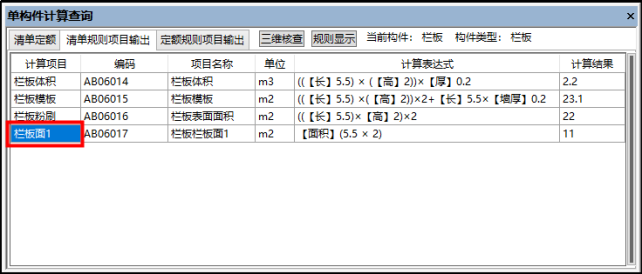

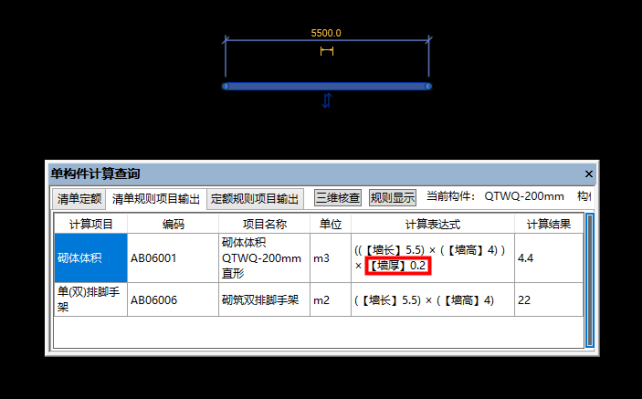

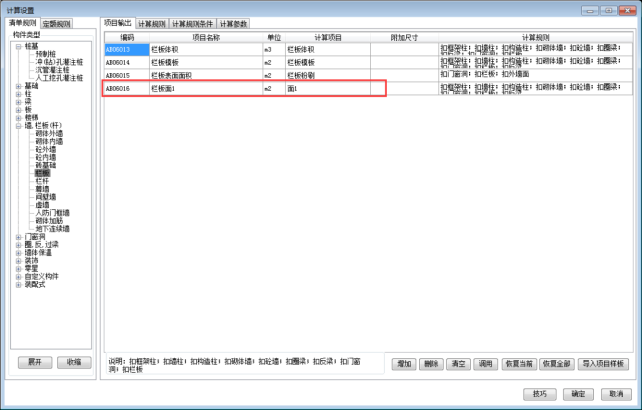

2-1 墙砖厚模数设置 通过单构件查量功能可得：未修改墙体的厚度按原始厚度200mm进行计算出量，已修改墙体的厚度按修改后的150mm进行计算出量： 2-2 未修改墙砖厚模数墙体出量 2-3 已修改墙砖厚模数墙体出量 2、选面设置 对于需要输出部分面积工程量的复杂异形构件，我们可以使用选面设置的方式进行计算。 需要注意的是，该功能支持腰线、挑檐天沟、压顶、栏板、面构件等构件类型的面计算，使用功能前需将构件正确分类。 2-4 选面计算设置 进行选面设置的构件类型，在【计算设置】功能面板中可以看到新增的计算项目，如图所示： 2-5 计算设置查看新增面计算项 进行选面设置的构件类型，可使用【单构件查量】功能面板查看新增计算项目对应的工程量。 2-6 计算设置
